NanoPi R2S Plus: характеристики и возможности

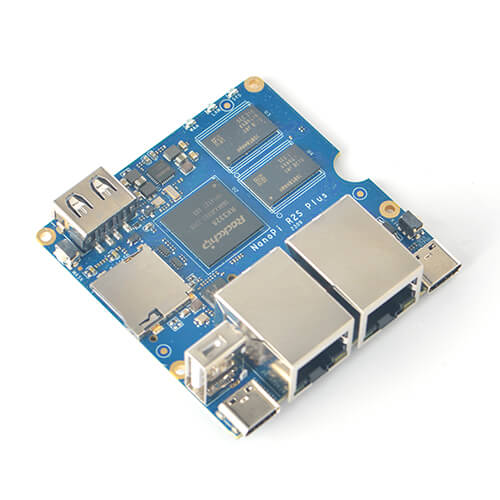

NanoPi R2S Plus — обновлённый сетевой одноплатный компьютер от FriendlyELEC на базе Rockchip RK3328. Плата сохраняет основную концепцию оригинальной NanoPi R2S с двумя гигабитными Ethernet-портами, но получает встроенные 32 ГБ eMMC, второй порт USB 2.0, USB-C для питания и опциональный модуль Wi-Fi через M.2 SDIO.

В основе NanoPi R2S Plus находится четырёхъядерный ARM Cortex-A53 и 1 ГБ DDR4. Один сетевой порт Gigabit Ethernet подключён непосредственно к SoC, а второй реализован через USB 3.0 Ethernet-контроллер. Плата рассчитана прежде всего на маршрутизаторы, сетевые шлюзы, firewall, VPN и другие сетевые приложения.

По сравнению с оригинальной NanoPi R2S Plus получила больше встроенного хранилища, второй USB Host, опциональный Wi-Fi и более современный USB-C. При этом отдельного 24-контактного GPIO-разъёма, как у оригинальной R2S, у Plus-версии нет.

Основные характеристики NanoPi R2S Plus

SoC: Rockchip RK3328
Процессор: 4 × ARM Cortex-A53, до 1,4 ГГц
Оперативная память: 1 ГБ DDR4
Встроенное хранилище: 32 ГБ eMMC 5.1
Слот памяти: 1 × microSD, до 128 ГБ
Ethernet: 2 × Gigabit Ethernet, один напрямую от SoC, второй через USB 3.0
Wi-Fi: опционально, через M.2 SDIO-модуль
USB: 2 × USB 2.0 Host Type-A
Debug: USB-C → USB-UART, 1 500 000 бод; дополнительный 3-контактный UART 3,3 В TTL
Питание: USB-C, 5 В/2 А
Кнопки: User/GPIO и Maskrom
Индикаторы: WAN, LAN, SYSTEM
Размер платы: 58 × 58 × 1,6 мм
Рабочая температура: 0…70 °C
Операционные системы: FriendlyWrt, Debian, Ubuntu, FriendlyCore, OpenMediaVault, Buildroot и другие поддерживаемые образы

Технические характеристики

Процессор и SoC

NanoPi R2S Plus построена на Rockchip RK3328 — 64-битном SoC с четырьмя ядрами ARM Cortex-A53. Максимальная заявленная частота составляет 1,4 ГГц. В документации FriendlyELEC также указана динамическая регулировка частоты с использованием PMU RK805.

По вычислительной архитектуре R2S Plus близка к оригинальной NanoPi R2S. Основные различия между платами связаны не с SoC, а с хранилищем, количеством USB-портов, питанием, возможностью установки Wi-Fi и системой отладки.

Оперативная память

На плате установлено 1 ГБ DDR4. Память распаяна на плате и не предназначена для самостоятельного расширения.

Сетевые интерфейсы

NanoPi R2S Plus имеет два порта Gigabit Ethernet. Первый подключён непосредственно к сетевому контроллеру RK3328, а второй реализован через USB 3.0 Ethernet-контроллер RTL8153B. В официальных тестах FriendlyELEC для обоих портов указана передача около 941 Мбит/с в обоих направлениях.

Для беспроводной сети предусмотрен M.2 SDIO, на который устанавливается дополнительный Wi-Fi-модуль. FriendlyELEC указывает совместимость, в частности, с модулями RTL8822CE и RTL8822CS. Поддерживаются режимы точки доступа и беспроводного повторителя.

USB

Для внешней периферии предусмотрены два USB 2.0 Host Type-A. Их можно использовать для USB-накопителей, 4G-модемов, USB-камер, Wi-Fi-адаптеров и другой периферии.

Отдельный USB-C используется для питания и подключения платы к компьютеру в режиме Maskrom. Ещё один USB-C предназначен для встроенного USB-UART преобразователя и используется как Debug Console.

Хранилище

Главное отличие NanoPi R2S Plus от оригинальной R2S — наличие 32 ГБ eMMC 5.1, установленной на плате. Она может использоваться для хранения операционной системы и приложений и обычно удобнее для постоянной работы маршрутизатора, чем исключительно загрузка с карты памяти.

Дополнительно предусмотрен слот microSD, поддерживающий карты объёмом до 128 ГБ согласно спецификации FriendlyELEC.

Систему также можно установить на внешний M.2 или USB-накопитель, однако RK3328 не умеет напрямую загружаться с этих устройств: загрузочная часть должна находиться на eMMC или TF-карте.

GPIO и периферия

В отличие от оригинальной NanoPi R2S, у R2S Plus нет отдельного 24-контактного GPIO-разъёма. Поэтому использовать плату в качестве универсального GPIO-контроллера так же удобно, как оригинальную R2S, не получится.

На самой плате есть GPIO-кнопка User, однако это не заменяет полноценный разъём расширения. Также предусмотрена отдельная кнопка перехода в режим Maskrom.

Debug UART

NanoPi R2S Plus имеет две возможности подключения отладочной консоли. На плате установлен встроенный USB-UART преобразователь, выведенный на отдельный USB-C разъём. Скорость последовательного соединения составляет 1 500 000 бод.

Кроме того, присутствует обычный 3-контактный разъём Debug UART с уровнем сигнала 3,3 В TTL.

Параметр	Значение
Интерфейс	UART0 / Debug Console
Уровень сигнала	3,3 В TTL
Скорость	1 500 000 бод
Формат	8N1
Контроль потока	Нет

Для последовательного порта используются параметры 8 бит данных, без проверки чётности, 1 стоповый бит и без аппаратного управления потоком.

Питание

Питание NanoPi R2S Plus осуществляется через USB Type-C. Производитель указывает источник питания 5 В/2 А и отдельно отмечает, что USB-C не предназначен для USB Power Delivery.

В режиме Maskrom этот же USB-C используется для подключения платы к компьютеру и обновления или восстановления содержимого eMMC.

Охлаждение

FriendlyELEC указывает рабочий диапазон температуры 0…70 °C. Для платы не заявлена сложная штатная система охлаждения; при обычной сетевой нагрузке дополнительное охлаждение обычно не является обязательным.

При длительной высокой нагрузке, особенно при интенсивном сетевом трафике и использовании дополнительных USB-устройств, небольшой радиатор может помочь поддерживать более стабильную температуру.

Размеры и конструкция

Размеры самой печатной платы составляют 58 × 58 × 1,6 мм. Это немного больше оригинальной NanoPi R2S с размерами 55,6 × 52 мм.

FriendlyELEC также предлагает корпус для R2S Plus. Указанный для готового комплекта с корпусом размер составляет 62,5 × 63,5 × 30 мм, поэтому этот параметр не следует смешивать с размерами самой PCB.

Интерфейсы и разъёмы

Ethernet ×2 — два гигабитных сетевых порта;
USB 2.0 Host Type-A ×2 — внешняя периферия;
microSD — загрузка и дополнительное хранилище;
M.2 SDIO — опциональный Wi-Fi-модуль;
USB-C Power — питание 5 В и обновление в режиме Maskrom;
USB-C Debug — встроенный USB-UART преобразователь;
3-pin Debug UART — 3,3 В TTL;
GPIO Button — пользовательская кнопка;
Maskrom Button — переход в низкоуровневый режим загрузки;
WAN/LAN/SYSTEM LED — индикация состояния портов и системы.

[ИЗОБРАЖЕНИЕ: здесь можно вставить схему расположения разъёмов платы]

Операционные системы

Список программного обеспечения для NanoPi R2S Plus со временем обновляется. В текущей документации FriendlyELEC доступны официальные образы на базе современных Linux-дистрибутивов, FriendlyWrt и специализированных систем.

FriendlyWrt 25.12 — маршрутизатор и сетевой шлюз на базе OpenWrt;
FriendlyWrt 25.12 Docker — версия с Docker;
Debian 13 Core — минимальная серверная система без графического окружения;
Ubuntu 24.04 Core — 64-битная минимальная Ubuntu;
FriendlyCore 20.04 — Ubuntu Core с Qt5;
OpenMediaVault — NAS-система на базе Debian;
Buildroot — минимальная встраиваемая Linux-система;
Alpine Linux и другие сторонние или community-образы.

На момент проверки официальная страница продукта перечисляет также Alpine Linux 3.23, OpenMediaVault 8.0.6 и другие актуальные сборки. Набор образов постоянно обновляется, поэтому перед установкой стоит сверяться с текущей страницей загрузки FriendlyELEC.

Возможности и особенности

32 ГБ eMMC позволяют использовать плату без обязательной загрузки системы с microSD;
два гигабитных Ethernet-порта подходят для маршрутизатора, firewall и сетевого шлюза;
второй Ethernet реализован через USB 3.0 и всё равно обеспечивает близкую к гигабитной скорость;
два USB 2.0 Host позволяют одновременно подключить несколько внешних устройств;
опциональный SDIO Wi-Fi расширяет плату беспроводным интерфейсом без использования USB-адаптера;
USB-C Debug значительно упрощает подключение последовательной консоли;
режим Maskrom позволяет восстанавливать или перепрошивать eMMC через компьютер.

Для чего подходит NanoPi R2S Plus

Домашний или офисный маршрутизатор — FriendlyWrt позволяет использовать плату как готовый программный роутер;
Firewall и сетевой шлюз — два Ethernet-интерфейса позволяют разделить внешнюю и внутреннюю сети;
VPN-сервер — для типичных домашних и небольших офисных сценариев;
NAS и сетевое хранилище — с OpenMediaVault и внешним USB-накопителем;
IoT-шлюз — благодаря Ethernet, дополнительному Wi-Fi и USB-портам;
Беспроводной сетевой повторитель — при установке совместимого M.2 SDIO Wi-Fi-модуля.

Преимущества

встроенные 32 ГБ eMMC;
два гигабитных Ethernet-порта;
два USB 2.0 Host;
опциональный Wi-Fi через M.2 SDIO;
USB-C Debug UART с поддержкой 1 500 000 бод;
отдельный 3-pin Debug UART 3,3 В TTL;
поддержка FriendlyWrt и современных Linux-систем;
компактная печатная плата 58 × 58 мм.

Ограничения

У NanoPi R2S Plus только 1 ГБ оперативной памяти, поэтому плата ориентирована прежде всего на сетевые сервисы и относительно лёгкие Linux-задачи.

Два внешних USB-порта работают по стандарту USB 2.0. USB 3.0 используется внутри платы для второго Ethernet-контроллера, но отдельного USB 3.0 Host-разъёма для пользователя нет.

В отличие от оригинальной NanoPi R2S, отдельного 24-контактного GPIO-разъёма здесь нет. Поэтому R2S Plus менее удобна для проектов, где требуется большое количество внешних GPIO.

Wi-Fi не входит в базовую комплектацию: требуется отдельный M.2 SDIO-модуль. FriendlyELEC отдельно указывает совместимые модули, поэтому перед покупкой следует проверить совместимость конкретного адаптера.

Ещё одна особенность — отсутствие прямой загрузки с M.2 или USB-накопителя. Система может находиться на таком носителе, но загрузчик должен быть размещён на eMMC или TF-карте.

NanoPi R2S Plus и похожие платы

Ближайшими вариантами для сравнения являются оригинальная NanoPi R2S и NanoPi R2C Plus. Все три платы построены на RK3328, но отличаются набором интерфейсов, хранилищем и форм-фактором.

Характеристика	NanoPi R2S Plus	NanoPi R2S	NanoPi R2C Plus
SoC	RK3328	RK3328	RK3328
CPU	4× Cortex-A53 до 1,4 ГГц	4× Cortex-A53	4× Cortex-A53
RAM	1 ГБ DDR4	1 ГБ DDR4	1 ГБ DDR4
eMMC	32 ГБ	Нет	8 ГБ
Ethernet	2× Gigabit	2× Gigabit	2× Gigabit
USB Host	2× USB 2.0	1× USB 2.0	1× USB 2.0
Wi-Fi	Опционально, M.2 SDIO	Нет	Нет
GPIO	Нет отдельного разъёма	24 контакта	8-pin
Питание	USB-C 5 В/2 А	USB-C 5 В/2 А	USB-C 5 В/2 А
Размер PCB	58 × 58 мм	55,6 × 52 мм	57,5 × 54,3 мм

R2S Plus делает упор на встроенное хранилище, два USB и возможность добавить Wi-Fi. Оригинальная R2S интереснее для проектов с внешней электроникой благодаря 24-контактному GPIO, а R2C Plus ориентирована на более компактное исполнение.

Заключение

NanoPi R2S Plus — компактный сетевой одноплатный компьютер на Rockchip RK3328 с 1 ГБ DDR4, 32 ГБ eMMC, двумя гигабитными Ethernet-портами и двумя USB 2.0.

Плата хорошо подходит для маршрутизаторов, firewall, VPN, сетевых шлюзов, NAS и IoT-приложений. Наличие опционального M.2 SDIO Wi-Fi расширяет возможности устройства, а USB-C Debug упрощает низкоуровневую отладку и обслуживание.

Главными отличиями от оригинальной NanoPi R2S являются встроенный 32 ГБ eMMC, второй USB-порт, USB-C питание и опциональный Wi-Fi. Взамен исчез отдельный 24-контактный GPIO-разъём, поэтому выбор между моделями зависит прежде всего от требуемого набора интерфейсов.
