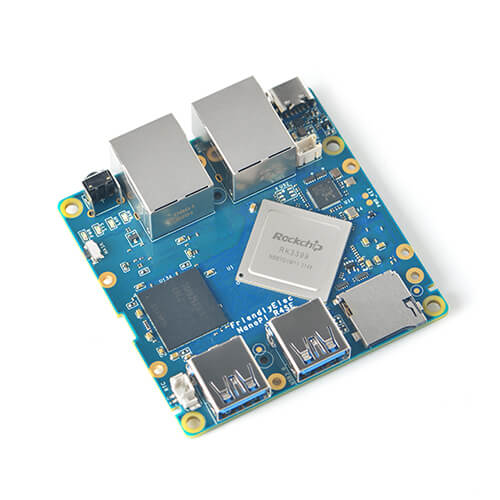

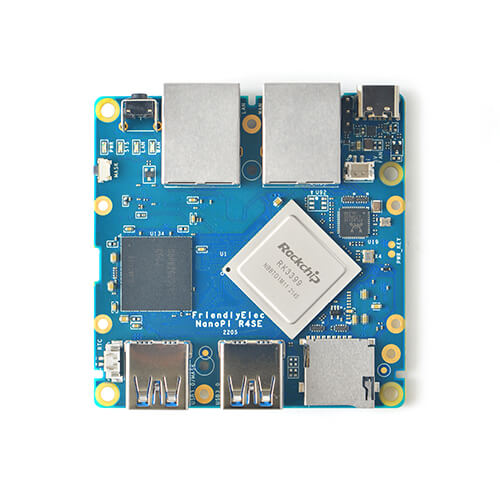

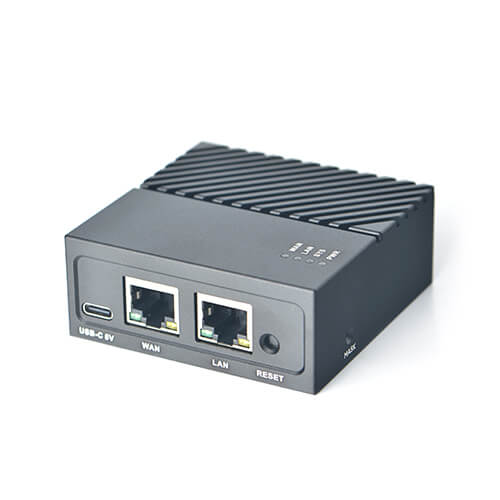

NanoPi R4SE — сетевой одноплатный компьютер от FriendlyELEC на SoC Rockchip RK3399, улучшенная версия популярной платы NanoPi R4S. Как и оригинальная R4S, плата оснащена двумя гигабитными Ethernet-портами, но получает встроенный накопитель eMMC и фиксированную конфигурацию памяти вместо нескольких вариантов у базовой модели.
В основе платы — гетерогенный SoC RK3399 с двумя производительными ядрами Cortex-A72 и четырьмя энергоэффективными ядрами Cortex-A53, а также графика Mali-T864. Это заметно мощнее плат на RK3328 (NanoPi R2S/R2C) и делает R4SE подходящей платформой не только для маршрутизации, но и для более требовательных сетевых сервисов.
Плата поддерживает FriendlyWrt, FriendlyCore, Debian, Ubuntu, Buildroot и Android.
Основные характеристики NanoPi R4SE
- Процессор: Rockchip RK3399, 2 × Cortex-A72 (до 2,0 ГГц) + 4 × Cortex-A53 (до 1,5 ГГц)
- Архитектура: ARM big.LITTLE, 64-бит
- Графика: Mali-T864 (OpenGL ES 1.1/2.0/3.0/3.1, OpenCL, DirectX 11, AFBC)
- Оперативная память: 4 ГБ LPDDR4 (единственная конфигурация)
- Встроенное хранилище: 32 ГБ eMMC
- Слот для карт памяти: microSD ×1
- Сетевые интерфейсы: 1 × Gigabit Ethernet (встроенный) + 1 × Gigabit Ethernet (через PCIe)
- Wi-Fi: отсутствует
- Bluetooth: отсутствует
- USB: 2 × USB 3.0 Type-A
- GPIO: отдельного разъёма общего назначения нет, только отладочный порт Debug UART
- Питание: USB-C, 5В/3А
- Размеры платы: 66 × 66 мм, 8-слойный PCB
- Операционная система: FriendlyWrt, FriendlyCore, Debian, Ubuntu, Buildroot, Android
В отличие от оригинальной NanoPi R4S, которая продаётся с разным объёмом памяти (1 ГБ DDR3 или 4 ГБ LPDDR4) и без встроенного eMMC, NanoPi R4SE выпускается FriendlyELEC в единственной конфигурации — 4 ГБ LPDDR4 и 32 ГБ eMMC.
Технические характеристики
Процессор и SoC
NanoPi R4SE построена на том же SoC, что и оригинальная NanoPi R4S — Rockchip RK3399 с гетерогенной архитектурой big.LITTLE: два производительных ядра Cortex-A72 (до 2,0 ГГц) и четыре энергоэффективных ядра Cortex-A53 (до 1,5 ГГц). Такое сочетание позволяет системе выполнять тяжёлые задачи на быстрых ядрах, а фоновые процессы — на экономичных, снижая общее энергопотребление.
Графический процессор
За графику отвечает Mali-T864 с поддержкой OpenGL ES 1.1/2.0/3.0/3.1, OpenCL, DirectX 11 и технологии сжатия кадрового буфера AFBC. Видеовыхода HDMI на плате нет — как и оригинальная R4S, R4SE ориентирована на работу без подключённого монитора.
Оперативная память
Плата оснащается 4 ГБ памяти LPDDR4, распаянной на плате без возможности расширения. В отличие от оригинальной R4S, где доступны варианты на 1 ГБ DDR3 или 4 ГБ LPDDR4, для R4SE производитель предлагает только старшую конфигурацию.
Сетевые интерфейсы
NanoPi R4SE оснащена двумя портами Gigabit Ethernet: один встроен в SoC, второй подключён через линию PCIe — та же схема, что и у оригинальной R4S. Встроенных Wi-Fi и Bluetooth на плате нет.
USB и другие интерфейсы
На плате доступны два порта USB 3.0 Type-A. Питание подаётся через USB-C; в отличие от оригинальной R4S, где питание можно подать также через штырьковый разъём (Pin header), у R4SE в открытой спецификации указан только вариант через USB-C.
Отдельно на плате есть отладочный порт Debug UART (3-контактный разъём 2,54 мм, уровень 3В, скорость 1 500 000 бод).
Хранилище
Главное отличие от оригинальной NanoPi R4S — встроенный накопитель 32 ГБ eMMC, которого у базовой платы нет вообще (там доступен только слот microSD). Дополнительно на R4SE также есть слот microSD.
GPIO и периферия
В отличие от оригинальной NanoPi R4S, где есть 2×5-контактный разъём (SPI, I²C) и отдельный 4-контактный разъём USB 2.0, открытая спецификация NanoPi R4SE не описывает подобных разъёмов расширения — на плате остаётся только отладочный порт Debug UART. Для проектов, где важно подключение внешней электроники через GPIO, оригинальная R4S подходит лучше.
На плате есть светодиод питания и три индикаторных светодиода, управляемых через GPIO (SYS, LAN, WAN), пользовательская кнопка, кнопка MASK для обновления eMMC, разъём для подключения батареи RTC (2-контактный, 1,27/1,25 мм) и разъём для вентилятора на 5В.
Debug UART Pin Spec
3-контактный разъём консольного UART (уровень 3В, скорость 1 500 000 бод) для отладки загрузки и работы с консолью без сетевого доступа.
| Pin | Назначение |
|---|---|
| 1 | GND |
| 2 | UART2DBG_TX — выход |
| 3 | UART2DBG_RX — вход |
Питание
Питание подаётся через разъём USB-C напряжением 5В и рекомендуемым током 3А.
Охлаждение
На плате предусмотрен отдельный 5В-разъём для подключения вентилятора — как и у оригинальной R4S, что говорит о том, что производитель допускает необходимость активного охлаждения под продолжительной нагрузкой. Заявленный диапазон рабочих температур — 0…80 °C.
Размеры и конструкция
Плата выполнена в формате 66 × 66 мм на 8-слойном текстолите — том же размере, что и оригинальная NanoPi R4S. Точные данные о весе платы производитель не публикует.
Интерфейсы и разъёмы
- Ethernet ×2 — два гигабитных порта;
- USB 3.0 Type-A ×2 — для внешних накопителей и периферии;
- microSD — слот для карт памяти;
- USB-C (питание) — вход питания 5В/3А;
- Debug UART — отладочный последовательный порт;
- Разъём для вентилятора (5В) — для активного охлаждения;
- Разъём RTC-батареи — для сохранения времени при отключении от сети.
Операционные системы
- FriendlyWrt — сборка на основе OpenWrt для использования платы в роли готового маршрутизатора;
- FriendlyCore, Ubuntu, Debian — для серверных задач и разработки;
- Android — для мультимедийных сценариев;
- Buildroot — минималистичное встраиваемое окружение.
Возможности и особенности
- два гигабитных Ethernet-порта позволяют использовать плату как маршрутизатор или сетевой шлюз;
- встроенный eMMC ускоряет загрузку по сравнению с загрузкой исключительно с microSD;
- разъём для вентилятора позволяет организовать активное охлаждение при длительной сетевой нагрузке;
- производительные ядра Cortex-A72 дают запас мощности для более требовательных сетевых сервисов, чем у плат на RK3328.
Для чего подходит NanoPi R4SE
- Домашний или офисный маршрутизатор — на FriendlyWrt, с загрузкой со встроенного eMMC;
- Сетевой шлюз и firewall — благодаря двум гигабитным портам и производительному SoC;
- VPN-сервер и Docker-хост — 4 ГБ RAM достаточно для нескольких сервисов одновременно;
- Готовое сетевое устройство «из коробки» — благодаря встроенному eMMC не требуется отдельная карта памяти.
Если для проекта важен GPIO-разъём для подключения внешней электроники, лучше подойдёт оригинальная NanoPi R4S; если приоритет — более новый и производительный SoC с поддержкой 2,5 Гбит/с, стоит рассматривать NanoPi R5S или R6S.
Преимущества
- встроенный накопитель eMMC на 32 ГБ;
- производительный SoC RK3399 с ядрами Cortex-A72;
- два гигабитных Ethernet-порта;
- разъём для вентилятора для активного охлаждения;
- два порта USB 3.0.
Ограничения
При выборе NanoPi R4SE стоит учитывать несколько ограничений.
Во-первых, плата продаётся в единственной конфигурации памяти и накопителя — 4 ГБ RAM и 32 ГБ eMMC, без возможности выбора.
Во-вторых, на плате нет отдельного GPIO-разъёма общего назначения, доступного на оригинальной NanoPi R4S — только отладочный порт Debug UART.
В-третьих, оба Ethernet-порта ограничены скоростью 1 Гбит/с — портов 2,5 Гбит/с, как у более новых плат линейки NanoPi R5/R6, здесь нет.
Также отсутствуют встроенные Wi-Fi и Bluetooth, а видеовыхода HDMI на плате нет вовсе.
NanoPi R4SE и похожие одноплатные компьютеры
Ближе всего к NanoPi R4SE стоят оригинальная NanoPi R4S (та же платформа RK3399, но с GPIO и без встроенного eMMC) и более новая NanoPi R5S (другой SoC, слот M.2, порты 2,5 Гбит/с).
| Характеристика | NanoPi R4SE | NanoPi R4S | NanoPi R5S |
|---|---|---|---|
| SoC | RK3399 | RK3399 | RK3568B2 |
| CPU | 2×A72 + 4×A53 | 2×A72 + 4×A53 | 4×A55 |
| RAM | 4 ГБ LPDDR4 | 1 ГБ DDR3 / 4 ГБ LPDDR4 | 2/4 ГБ LPDDR4X |
| eMMC | 32 ГБ | Нет | 8/16 ГБ |
| Ethernet | 2×Gigabit | 2×Gigabit | 1 GbE + 2×2,5G |
| M.2 (NVMe) | Нет | Нет | Есть |
| GPIO | Нет | Есть (SPI, I²C, USB 2.0) | 12-pin FPC |
| USB | 2×USB 3.0 | 2×USB 3.0 | 2×USB 3.2 Gen1 |
| Размер | 66×66 мм | 66×66 мм | 62×90 мм |
NanoPi R4SE — это, по сути, R4S с готовым встроенным хранилищем вместо GPIO-разъёма: удобно для использования «из коробки», но менее гибко для проектов с внешней электроникой. NanoPi R5S при этом предлагает более скоростные сетевые порты и слот M.2, оставаясь при этом менее производительной по CPU за счёт отсутствия ядер Cortex-A72.
Заключение
NanoPi R4SE — сетевой одноплатный компьютер на SoC Rockchip RK3399 с двумя гигабитными Ethernet-портами и встроенным накопителем eMMC на 32 ГБ, представляющий собой готовую к использованию версию платы NanoPi R4S.
Плата хорошо подходит для домашних и офисных маршрутизаторов, сетевых шлюзов и VPN-серверов, где важна готовность к работе без дополнительной карты памяти, но уступает оригинальной R4S в возможностях подключения внешней электроники — отдельного GPIO-разъёма на ней нет.
Главное преимущество NanoPi R4SE — сочетание производительного SoC RK3399, встроенного eMMC и двух гигабитных портов, что делает плату удобным готовым решением для сетевых задач без необходимости в дополнительной карте памяти или расширенном GPIO.
