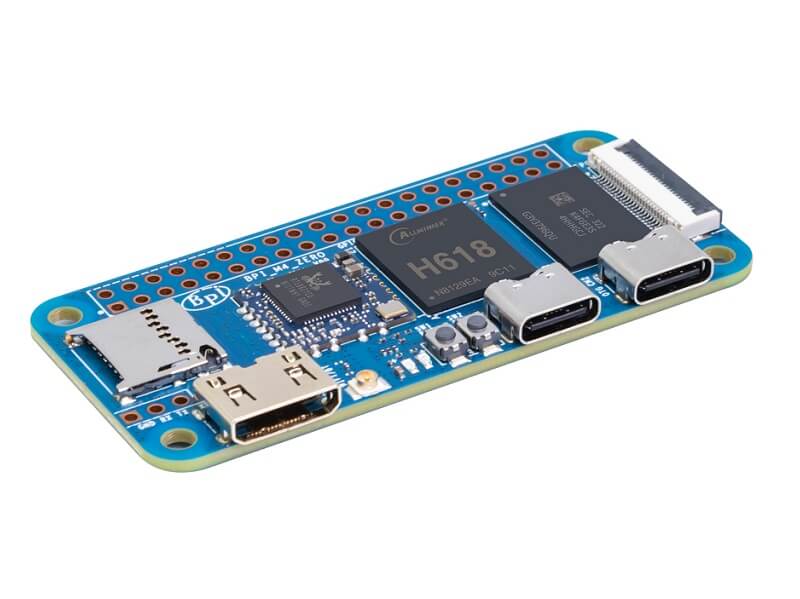

Banana Pi BPI-M4 Zero — компактный одноплатный компьютер производства Shenzhen SinoVoIP на базе SoC Allwinner H618, выполненный в форм-факторе, совместимом по размерам с Raspberry Pi Zero W. Плата имеет 40-контактный разъём GPIO, встроенные Wi-Fi и Bluetooth, eMMC, два порта USB Type-C и миниатюрный HDMI-разъём.
BPI-M4 Zero рассчитана на проекты, где важны небольшие размеры и при этом требуется полноценный 64-битный ARM-процессор, беспроводная связь и стандартный 40-pin интерфейс расширения. Производитель указывает совместимость с большинством корпусов и аксессуаров для Raspberry Pi Zero W.
Плата использует четыре ядра ARM Cortex-A53, 2 ГБ LPDDR4 и встроенную флеш-память eMMC. Для дополнительного хранения доступен microSD, а проводная сеть 100 Мбит/с и дополнительный USB-интерфейс вынесены на 24-контактный FPC-разъём.
Основные характеристики Banana Pi BPI-M4 Zero
- SoC: Allwinner H618
- Процессор: 4 × ARM Cortex-A53, 64-бит, до 1,5 ГГц
- Графика: ARM Mali-G31
- Оперативная память: 2 ГБ LPDDR4
- eMMC: 8 ГБ в официальной product page; в актуальной документации встречается ревизия с 32 ГБ
- microSD: слот с поддержкой SDIO 3.0
- Wi-Fi: 2,4/5 ГГц; конкретные возможности зависят от установленного беспроводного модуля
- Bluetooth: 4.2 для базовой версии по product page; более новый модуль K019 поддерживает Bluetooth 5.0
- Ethernet: 100 Мбит/с через 24-pin FPC
- USB: 1 × USB 2.0 Type-C Host + 1 × USB 2.0 Type-C OTG
- Видео: 1 × mini-HDMI 2.0a до 4K@60 Гц, HDR10
- GPIO: 40-контактный разъём, 28 GPIO
- Дополнительный интерфейс: 24-pin FPC, 9 GPIO и линии USB, Ethernet, IR, UART, I²C, PWM и I²S
- Питание: USB Type-C, 5 В/3 А
- Размеры: 65 × 30 мм
- Операционные системы: Android 12, Ubuntu, Debian, Armbian и другие Linux-образы
Технические характеристики
Процессор и SoC
Banana Pi BPI-M4 Zero построена на Allwinner H618 — 64-битном четырёхъядерном SoC с архитектурой ARM Cortex-A53. Максимальная частота процессора составляет 1,5 ГГц.
H618 рассчитан на компактные мультимедийные устройства и одноплатные компьютеры. Для BPI-M4 Zero он обеспечивает достаточную производительность для Linux, сетевых сервисов, мультимедийных приложений, домашних автоматизированных систем и различных встраиваемых проектов.
Графический процессор
Графическая подсистема реализована на ARM Mali-G31. Она используется для аппаратного вывода графики и мультимедийных задач, включая вывод изображения через mini-HDMI.
Оперативная память
На плате установлено 2 ГБ LPDDR4. Память распаяна непосредственно на плате и не предназначена для самостоятельного расширения.
Хранилище
Официальная product page Banana Pi указывает 8 ГБ eMMC. При этом актуальная документация BPI-M4 Zero, обновлённая в 2026 году, описывает более новую конфигурацию с 32 ГБ eMMC. Поэтому объём встроенного накопителя следует проверять по конкретной ревизии платы перед покупкой.
Дополнительно имеется слот microSD с поддержкой SDIO 3.0. Карта может использоваться для установки операционной системы, дополнительного хранения данных или восстановления системы.
Беспроводная связь
BPI-M4 Zero оборудована беспроводным модулем с поддержкой Wi-Fi 2,4 и 5 ГГц. При этом конкретная версия беспроводного модуля зависит от ревизии платы.
В официальной product page для базовой версии указаны Wi-Fi 2,4/5 ГГц и Bluetooth 4.2. В актуальной документации Banana Pi дополнительно упоминаются модули K016 и K019: K016 не поддерживает 5 ГГц, а K019 поддерживает Wi-Fi 5 и Bluetooth 5.0. Поэтому характеристики беспроводной связи необходимо проверять для конкретного модуля.
Ethernet
Проводной Ethernet реализован не через полноразмерный RJ45 на самой плате, а через 24-контактный FPC-разъём. Через этот интерфейс доступен Ethernet со скоростью до 100 Мбит/с.
Это существенное отличие от BPI-M4 Berry, которая имеет отдельный Gigabit Ethernet. Для компактной Zero-версии производитель разместил сетевой интерфейс на шлейфовом разъёме, что позволило сохранить размеры 65 × 30 мм.
USB
На плате предусмотрены два разъёма USB Type-C. Один работает как USB 2.0 Host для периферии, второй используется как USB 2.0 OTG и также связан с питанием платы.
В отличие от BPI-M4 Berry, полноразмерных USB Type-A здесь нет. Для подключения стандартных USB-устройств потребуется соответствующий переходник или компактный хаб.
Видео
Для подключения монитора или телевизора используется mini-HDMI 2.0a. Производитель заявляет вывод изображения до 4K@60 Гц, поддержку HDR10, CEC, DDC и SCDC.
Через HDMI также передаётся цифровой звук, поэтому отдельный полноразмерный аудиовыход для стандартного мультимедийного сценария не требуется.
GPIO и периферия
Несмотря на компактный размер, BPI-M4 Zero оснащена стандартным 40-контактным разъёмом, совместимым по форм-фактору с Raspberry Pi Zero W. Из 40 контактов 28 являются GPIO, остальные используются для питания и земли.
40-pin поддерживает несколько альтернативных функций, включая UART, SPI, TWI/I²C, PWM и PCM/I²S. Расположение контактов совпадает по формату с Raspberry Pi Zero W, но электрические функции выводов необходимо сверять именно с документацией Banana Pi.
Распиновка 40-контактного разъёма BPI-M4 Zero:
| Контакт | Сигнал | Альтернативная функция |
|---|---|---|
| 1 | 3.3V | Питание 3,3 В |
| 2 | 5V | Питание 5 В |
| 3 | TWI0_SDA / PI6 | GPIO |
| 4 | 5V | Питание 5 В |
| 5 | TWI0_SCL / PI5 | GPIO |
| 6 | GND | Земля |
| 7 | PWM2 / PI12 | PWM |
| 8 | UART4_TX / PI13 | UART4 TX |
| 9 | GND | Земля |
| 10 | UART4_RX / PI14 | UART4 RX |
| 11 | PH2 | UART5_TX |
| 12 | H_IIS0_BCLK / PI1 | DMIC_D0 |
| 13 | PH3 | UART5_RX |
| 14 | GND | Земля |
| 15 | PH11 | GPIO |
| 16 | UART4_RTS / PI15 | UART4 RTS |
| 17 | 3.3V | Питание 3,3 В |
| 18 | UART4_CTS / PI16 | UART4 CTS |
| 19 | PH7 | SPI MOSI |
| 20 | GND | Земля |
| 21 | PH8 | SPI MISO |
| 22 | 3.3V | Питание 3,3 В |
| 23 | PH6 | SPI CLK |
| 24 | PH5 | SPI CS0 |
| 25 | GND | Земля |
| 26 | PH9 | SPI CS1 |
| 27 | TWI1_SDA / PI8 | I²C |
| 28 | TWI1_SCL / PI7 | I²C |
| 29 | PI10 | GPIO |
| 30 | GND | Земля |
| 31 | PI9 | GPIO |
| 32 | SPDIF_OUT | Цифровой звук |
| 33 | IR_RX | Инфракрасный приёмник |
| 34 | GND | Земля |
| 35 | H_IIS0_LRCLK / PI2 | DMIC_D1 |
| 36 | 3.3V | Питание 3,3 В |
| 37 | H_IIS0_MCLK / PI0 | DMIC_CLK |
| 38 | H_IIS0_DIN0 / PI4 | DMIC_D3 |
| 39 | GND | Земля |
| 40 | H_IIS0_DOUT0 / PI3 | DMIC_D2 |
У некоторых контактов присутствует несколько альтернативных функций. Например, линии 19, 21, 23, 24 и 26 могут использоваться как SPI. Это означает, что конкретная конфигурация периферии зависит от выбранного режима GPIO.
24-контактный FPC
Дополнительный 24-контактный FPC-разъём с шагом 0,5 мм объединяет сразу несколько функций: 100-мегабитный Ethernet, USB 2.0, аналоговый звук, TV-out, IR и дополнительные GPIO.
| Контакт | Сигнал | Назначение |
|---|---|---|
| 1 | AP_RESET | Сброс |
| 2 | GND | Земля |
| 3 | EPHY_RXN | Ethernet RX− |
| 4 | EPHY_RXP | Ethernet RX+ |
| 5 | EPHY_TXN | Ethernet TX− |
| 6 | EPHY_TXP | Ethernet TX+ |
| 7 | GND | Земля |
| 8 | PG14_1V8 | GPIO, логика 1,8 В |
| 9 | PG13_1V8 | GPIO, логика 1,8 В |
| 10 | PG12_1V8 | GPIO, логика 1,8 В |
| 11 | PG11_1V8 | GPIO, логика 1,8 В |
| 12 | GND | Земля |
| 13 | HP_R | Правый аудиоканал |
| 14 | HP_L | Левый аудиоканал |
| 15 | GND | Земля |
| 16 | TV_OUT | Композитный видеовыход |
| 17 | GND | Земля |
| 18 | USB1_DP | USB 2.0 D+ |
| 19 | USB1_DM | USB 2.0 D− |
| 20 | 5V | Питание 5 В |
| 21 | 5V | Питание 5 В |
| 22 | USB2_DP | USB 2.0 D+ |
| 23 | USB2_DM | USB 2.0 D− |
| 24 | GND | Земля |
Четыре линии GPIO на контактах 8–11 имеют уровень 1,8 В. Подключать к ним обычную 3,3-вольтовую GPIO-периферию напрямую без проверки совместимости уровней не следует.
Debug UART
Для низкоуровневой диагностики предусмотрен отдельный 3-контактный Debug UART. Он предоставляет доступ к UART-консоли загрузчика и операционной системы.
| Контакт | Сигнал |
|---|---|
| 1 | GND |
| 2 | UART0_RX |
| 3 | UART0_TX |
Для подключения используется TTL-совместимый последовательный интерфейс. Перед подключением внешнего USB-UART адаптера необходимо убедиться в правильном уровне сигналов.
Питание
Питание платы осуществляется через USB Type-C. Официальная спецификация указывает параметры 5 В/3 А.
Разъём USB-C не следует путать с USB-C портом для периферии: один разъём работает как Host, другой как OTG и используется в том числе для питания. При подключении нескольких внешних устройств рекомендуется использовать источник питания с достаточным запасом по току.
Охлаждение
Allwinner H618 относится к достаточно энергоэффективным SoC, поэтому отдельная активная система охлаждения для типовых задач не является обязательной. При длительной высокой нагрузке установка небольшого радиатора может снизить температуру и помочь избежать троттлинга.
Размеры и конструкция
Габариты платы составляют 65 × 30 мм. Это тот же общий форм-фактор, что используется Raspberry Pi Zero W, благодаря чему производитель заявляет совместимость с большинством корпусов и аксессуаров для Zero W.
При этом механическая совместимость аксессуаров не означает электрическую совместимость всех контактов. Перед подключением HAT или другой периферии необходимо сверяться с pinout BPI-M4 Zero.
Интерфейсы и разъёмы
- USB Type-C Host — подключение периферии;
- USB Type-C OTG — подключение к компьютеру и OTG-устройства;
- mini-HDMI 2.0a — вывод изображения до 4K@60;
- 40-pin GPIO — 28 GPIO и линии питания;
- 24-pin FPC — USB, 100Mbps Ethernet, IR, аудио, TV-out и дополнительные GPIO;
- microSD — загрузка и дополнительное хранилище;
- eMMC — встроенное хранилище;
- Debug UART — последовательная консоль;
- Reset / FEL — аппаратные кнопки управления загрузкой.
Операционные системы
Для Banana Pi BPI-M4 Zero доступны Android и Linux-образы. Официальная Wiki содержит готовые образы Android 12, Ubuntu 22.04 и Debian 12.
- Android 12 — мультимедийные и пользовательские сценарии;
- Ubuntu 22.04 — Linux для разработки и серверных задач;
- Debian 12 — серверные и встраиваемые приложения;
- Armbian — сторонние Linux-образы и сборки.
На Wiki также опубликованы исходные коды Android и Linux BSP. Для конкретной ревизии платы важно использовать соответствующий образ: в документации отдельно приведены старые образы для версии v00.
Возможности и особенности
- компактный форм-фактор 65 × 30 мм;
- совместимость с большинством корпусов и аксессуаров Raspberry Pi Zero W;
- полноразмерный 40-pin с 28 GPIO;
- дополнительный 24-pin FPC с USB, Ethernet, IR, аудио и GPIO;
- встроенные Wi-Fi 2,4/5 ГГц и Bluetooth;
- mini-HDMI 2.0a с выводом до 4K@60;
- встроенное eMMC-хранилище;
- два USB Type-C, включая Host и OTG;
- поддержка Android и Linux.
Для чего подходит Banana Pi BPI-M4 Zero
Компактный размер и форм-фактор Raspberry Pi Zero делают BPI-M4 Zero подходящей для встраиваемых устройств, компактных серверов, сетевых контроллеров и других проектов, где пространство ограничено.
40-контактный GPIO позволяет подключать датчики, дисплеи и другую периферию по UART, SPI, I²C, PWM и I²S. Это делает плату интересной для аппаратных проектов, несмотря на небольшой размер.
Встроенные Wi-Fi и Bluetooth удобны для IoT-устройств, систем домашней автоматизации и беспроводных контроллеров. Наличие mini-HDMI позволяет использовать BPI-M4 Zero и как компактный мультимедийный компьютер.
Дополнительный 100-мегабитный Ethernet через FPC может пригодиться для сетевых шлюзов, устройств мониторинга и других встраиваемых сетевых систем.
Преимущества
- компактный формат Raspberry Pi Zero;
- 40-контактный GPIO с 28 GPIO;
- встроенные Wi-Fi и Bluetooth;
- 2 ГБ LPDDR4;
- встроенное eMMC-хранилище;
- mini-HDMI 2.0a до 4K@60;
- дополнительный 24-pin FPC с Ethernet и USB;
- два USB Type-C;
- поддержка Android и Linux.
Ограничения
Проводной Ethernet ограничен 100 Мбит/с. Кроме того, Ethernet находится на 24-pin FPC, а не на стандартном RJ45, поэтому для его использования требуется соответствующая плата или кабель.
На плате нет полноразмерных USB Type-A: оба пользовательских USB-интерфейса выполнены в формате Type-C. Для стандартной USB-периферии могут потребоваться переходники.
Встроенное eMMC зависит от ревизии: официальная product page указывает 8 ГБ, тогда как более новая документация Banana Pi уже описывает вариант на 32 ГБ. При покупке необходимо проверять маркировку конкретной платы.
Беспроводная часть также зависит от установленного модуля. Поэтому характеристики Bluetooth и поддерживаемых диапазонов Wi-Fi лучше проверять именно для выбранной ревизии.
Ещё одно ограничение компактного корпуса — ограниченное количество физических разъёмов. Несмотря на наличие 40-pin, часть периферии, включая Ethernet и дополнительные USB-линии, вынесена на 24-pin FPC.
Banana Pi BPI-M4 Zero и BPI-M4 Berry
Обе платы построены на Allwinner H618 и используют 2 ГБ LPDDR4, но ориентированы на разные форм-факторы. BPI-M4 Zero максимально компактна, а BPI-M4 Berry предоставляет полноразмерные разъёмы и Gigabit Ethernet.
| Характеристика | BPI-M4 Zero | BPI-M4 Berry |
|---|---|---|
| SoC | Allwinner H618 | Allwinner H618 |
| CPU | 4× Cortex-A53 до 1,5 ГГц | 4× Cortex-A53 до 1,5 ГГц |
| RAM | 2 ГБ LPDDR4 | 2 ГБ LPDDR4 |
| eMMC | 8/32 ГБ в зависимости от ревизии | 8 ГБ |
| Ethernet | 100 Мбит/с через FPC | 1× Gigabit |
| Wi-Fi | 2,4/5 ГГц, модульная конфигурация | 2,4/5 ГГц |
| Bluetooth | Зависит от модуля | 4.2 |
| USB | 2× USB Type-C | 4× USB 2.0 Type-A + USB-C OTG |
| Видео | mini-HDMI 2.0a | HDMI 2.0a |
| GPIO | 40-pin, 28 GPIO | 40-pin, 28 GPIO |
| Размер | 65 × 30 мм | 85 × 56 мм |
BPI-M4 Zero имеет смысл выбирать для компактных устройств и проектов, где важен форм-фактор Raspberry Pi Zero. BPI-M4 Berry больше подходит для настольных систем, где важны Gigabit Ethernet, полноразмерные USB-порты и более удобное подключение периферии.
Заключение
Banana Pi BPI-M4 Zero — компактный одноплатный компьютер на Allwinner H618 с 2 ГБ LPDDR4, встроенным eMMC, Wi-Fi, Bluetooth, 40-контактным GPIO и mini-HDMI.
Главная особенность модели — сочетание форм-фактора Raspberry Pi Zero с более производительным 64-битным SoC, большим 40-pin интерфейсом и полноценными беспроводными возможностями. Дополнительный 24-pin FPC позволяет подключить 100-мегабитный Ethernet, USB и другую периферию.
При этом плата рассчитана именно на компактные проекты. Ethernet ограничен 100 Мбит/с, стандартные USB Type-A отсутствуют, а часть интерфейсов вынесена на FPC. Объём eMMC и характеристики Bluetooth также зависят от ревизии и установленного модуля.
Для компактных IoT-систем, домашних автоматизаций, сетевых устройств и проектов, где требуется Raspberry Pi Zero-подобный форм-фактор, BPI-M4 Zero предоставляет широкий набор интерфейсов при небольших размерах.
