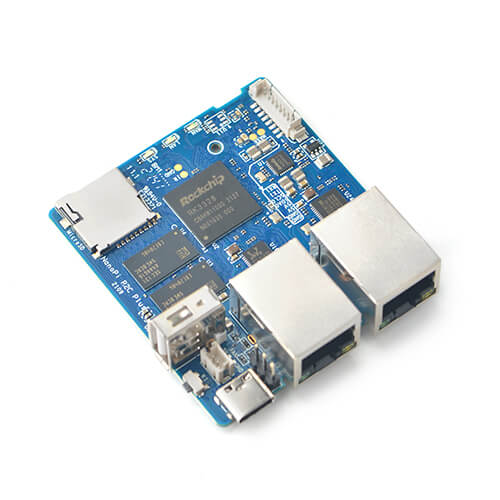

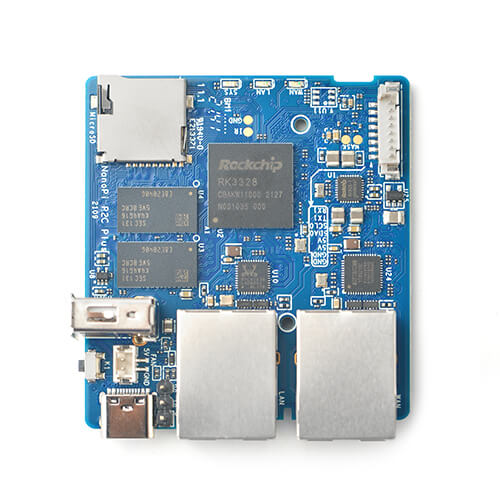

NanoPi R2C Plus — компактный сетевой одноплатный компьютер от FriendlyELEC на базе SoC Rockchip RK3328. Плата оснащена двумя гигабитными Ethernet-портами, 1 ГБ DDR4, встроенной памятью 8 ГБ eMMC 5.1, одним USB 2.0 Host и компактным 8-контактным разъёмом GPIO.
По сравнению с оригинальной NanoPi R2C модель Plus получает встроенное eMMC, сохраняя ту же аппаратную платформу RK3328 и сетевую конфигурацию из двух Gigabit Ethernet. Второй Ethernet реализован через внутренний USB 3.0-контроллер.
NanoPi R2C Plus ориентирована прежде всего на сетевые и IoT-приложения: маршрутизаторы, firewall, VPN-шлюзы, компактные NAS и встраиваемые устройства. FriendlyELEC также предоставляет для платы актуальные сборки FriendlyWrt, Debian, Ubuntu, OpenMediaVault и другие Linux-системы.
Основные характеристики NanoPi R2C Plus
- SoC: Rockchip RK3328
- Процессор: 4 × ARM Cortex-A53
- Оперативная память: 1 ГБ DDR4
- Встроенное хранилище: 8 ГБ eMMC 5.1
- Слот памяти: 1 × microSD
- Ethernet: 2 × Gigabit Ethernet; один порт встроен в SoC, второй реализован через USB 3.0
- USB: 1 × USB 2.0 Host Type-A
- GPIO: 8-контактный разъём с шагом 1,25 мм
- GPIO-интерфейсы: I²C и UART
- Debug UART: 3,3 В TTL, 3 контакта, шаг 2,54 мм, 1 500 000 бод
- Питание: 5 В/2 А; в официальной Hardware Spec указан MicroUSB
- Размеры: 57,5 × 54,3 мм
- Рабочая температура: 0…80 °C
- Индикаторы: 3 LED
- Кнопка: 1 программируемая кнопка
- Операционные системы: FriendlyWrt, Debian, Ubuntu, FriendlyCore, OpenMediaVault, Buildroot и другие образы
Технические характеристики
Процессор и SoC
NanoPi R2C Plus построена на Rockchip RK3328 с четырьмя ядрами ARM Cortex-A53. Это та же вычислительная платформа, которая используется в NanoPi R2S и NanoPi R2C.
Основное назначение платы не связано с тяжёлыми вычислениями: RK3328 хорошо подходит для маршрутизации, сетевых сервисов, лёгких серверных приложений, NAS и других встраиваемых задач.
Оперативная память
На плате установлено 1 ГБ DDR4. Память распаяна на PCB и не предназначена для расширения.
Сетевые интерфейсы
NanoPi R2C Plus имеет два независимых порта Gigabit Ethernet. Первый является встроенным Ethernet-контроллером RK3328, второй реализован через USB 3.0 Ethernet-контроллер.
FriendlyELEC приводит результаты измерений около 941 Мбит/с на передачу и приём для обоих интерфейсов при тестировании через iperf. Это означает, что несмотря на архитектуру второго порта через USB 3.0, он способен работать практически на полной гигабитной скорости.
Встроенных Wi-Fi и Bluetooth у NanoPi R2C Plus нет.
USB
Для внешней периферии предусмотрен один USB 2.0 Host Type-A. Его можно использовать для USB-накопителей, модемов, адаптеров и другой периферии.
Внутренний USB 3.0 используется для второго Ethernet-порта и не является отдельным пользовательским USB 3.0-разъёмом.
Хранилище
Главное отличие R2C Plus от оригинальной NanoPi R2C — встроенный 8 ГБ eMMC 5.1. Это позволяет установить операционную систему непосредственно во встроенную флеш-память и не использовать microSD в качестве постоянного системного носителя.
Дополнительно установлен слот microSD. FriendlyELEC предоставляет отдельные образы для загрузки с SD-карты и для переноса системы на eMMC.
Для установки системы на eMMC официальная документация предусматривает несколько вариантов: через специальный eFlasher с microSD или через USB с использованием Rockchip-инструментов.
GPIO и периферия
Вместо большого разъёма расширения NanoPi R2C Plus использует компактный 8-контактный GPIO-разъём с шагом 1,25 мм. Через него доступны питание, I²C и UART.
Полная распиновка разъёма:
| Контакт | Сигнал | Назначение | Linux GPIO |
|---|---|---|---|
| 1 | GND | Земля | — |
| 2 | GND | Земля | — |
| 3 | VDD_5V | Питание 5 В | — |
| 4 | VDD_5V | Питание 5 В | — |
| 5 | I2C0_SDA | I²C SDA | — |
| 6 | I2C0_SCL | I²C SCL | — |
| 7 | UART1_TX / GPIO3_A4 | UART TX / GPIO | 100 |
| 8 | UART1_RX / GPIO3_A6 | UART RX / GPIO | 102 |
Из 8 контактов только два являются обычными GPIO с альтернативной функцией UART. Два отдельных вывода предназначены для I²C, а четыре контакта — для питания и земли.
Debug UART
Для последовательной консоли предусмотрен отдельный 3-контактный Debug UART с логическим уровнем 3,3 В TTL. Используется разъём с шагом 2,54 мм.
| Параметр | Значение |
|---|---|
| Интерфейс | Debug UART |
| Уровень | 3,3 В TTL |
| Разъём | 3 контакта, шаг 2,54 мм |
| Скорость | 1 500 000 бод |
| Data bits | 8 |
| Parity | None |
| Stop bits | 1 |
| Flow control | None |
UART-консоль особенно полезна при отладке загрузчика, диагностике проблем с eMMC и анализе запуска Linux.
Питание
В официальной аппаратной спецификации NanoPi R2C Plus указано питание 5 В/2 А через MicroUSB. При этом в более позднем разделе Getting Started FriendlyELEC рекомендует источник 5 В/2 А или выше с интерфейсом USB Type-C. Таким образом, документация производителя содержит расхождение по типу разъёма питания.
Для технической статьи безопаснее ориентироваться на конкретную ревизию платы и фотографию разъёма перед покупкой. Само требование по питанию остаётся 5 В/2 А.
Охлаждение
FriendlyELEC указывает рабочий диапазон температур 0…80 °C. Для типичной сетевой нагрузки сложная система охлаждения не требуется, но дополнительный небольшой радиатор может быть полезен при длительной высокой нагрузке.
Светодиоды и кнопка
На плате установлены три LED для индикации состояния сетевых портов и системы. Также имеется одна программируемая кнопка.

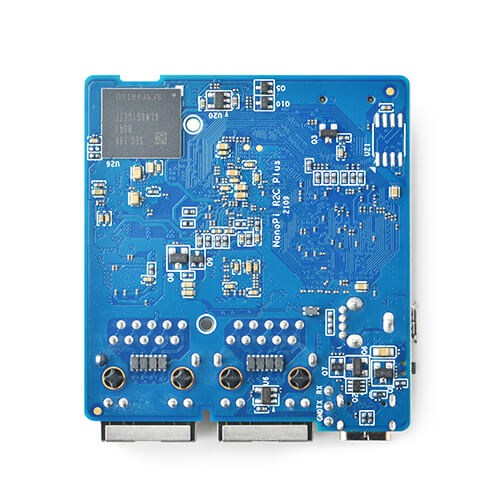

Размеры и конструкция

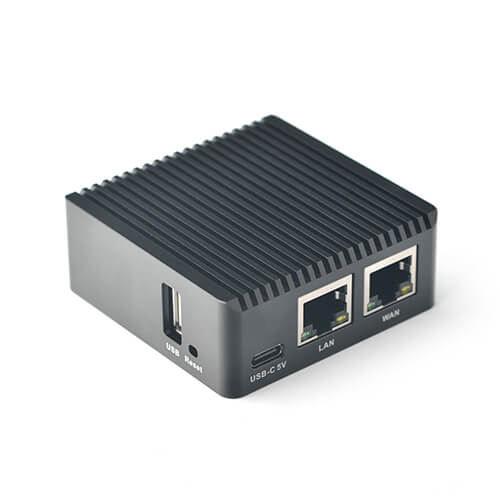

Размеры NanoPi R2C Plus составляют 57,5 × 54,3 мм. Это немного больше оригинальной R2C, но плата остаётся достаточно компактной для установки в сетевые корпуса и встраиваемые устройства.
Точные данные о массе платы в официальной аппаратной спецификации не указаны.
Интерфейсы и разъёмы
- Ethernet ×2 — два Gigabit Ethernet;
- USB 2.0 Host Type-A — один внешний USB-порт;
- microSD — загрузка и дополнительное хранилище;
- eMMC 5.1 — встроенное хранилище 8 ГБ;
- 8-pin GPIO — I²C и UART;
- Debug UART — 3,3 В TTL;
- Programmable Key — пользовательская кнопка;
- 3 × LED — индикация состояния.
[ИЗОБРАЖЕНИЕ: здесь можно вставить схему расположения разъёмов NanoPi R2C Plus]
Операционные системы
FriendlyELEC продолжает обновлять набор официальных образов для NanoPi R2C Plus. В актуальном каталоге присутствуют современные системы для сетевых, серверных и NAS-сценариев.
- FriendlyWrt 25.12 — дистрибутив на базе OpenWrt для маршрутизаторов и сетевых шлюзов;
- FriendlyWrt 25.12 Docker — версия с поддержкой Docker;
- Debian 13 Core — минимальная Debian без графической оболочки;
- Ubuntu 24.04 Core — минимальная 64-битная Ubuntu;
- FriendlyCore — система FriendlyELEC на базе Ubuntu Core;
- OpenMediaVault — NAS-система на базе Debian;
- Buildroot — минимальная встраиваемая Linux-система;
- Armbian и другие сторонние образы.
Кроме готовых образов, FriendlyELEC предоставляет исходные проекты FriendlyWrt и инструменты для самостоятельной сборки. Набор доступных версий регулярно меняется, поэтому перед установкой следует использовать актуальный каталог загрузок производителя.
Возможности и особенности
- два гигабитных Ethernet-порта позволяют использовать плату как маршрутизатор, firewall или сетевой шлюз;
- второй Ethernet работает практически на полной гигабитной скорости, несмотря на использование USB 3.0-моста;
- встроенные 8 ГБ eMMC позволяют использовать плату без постоянной загрузки системы с microSD;
- один USB 2.0 Host подходит для внешней периферии и USB-накопителей;
- 8-pin GPIO предоставляет I²C и UART в компактном исполнении;
- отдельный 3,3-вольтовый Debug UART упрощает низкоуровневую диагностику;
- FriendlyWrt поддерживает Docker CE и подходит для сетевых и NAS-сценариев.
Для чего подходит NanoPi R2C Plus
- Домашний или офисный маршрутизатор — два Ethernet позволяют разделить WAN и LAN;
- Firewall — компактная платформа с двумя физическими сетевыми интерфейсами;
- VPN-шлюз — для домашних и небольших офисных сетей;
- NAS — при использовании OpenMediaVault и внешнего USB-накопителя;
- IoT-шлюз — благодаря двум Ethernet, USB и I²C/UART;
- Встраиваемые сетевые устройства — компактные размеры позволяют разместить плату в небольшом корпусе.
Преимущества
- два Gigabit Ethernet;
- 8 ГБ встроенной eMMC;
- компактные размеры 57,5 × 54,3 мм;
- 3,3-вольтовый Debug UART с высокой скоростью 1 500 000 бод;
- 8-pin GPIO с I²C и UART;
- поддержка FriendlyWrt, Debian, Ubuntu и OpenMediaVault;
- возможность использования Docker CE.
Ограничения
Главное ограничение NanoPi R2C Plus — всего 1 ГБ оперативной памяти. Для маршрутизации, firewall и лёгких сетевых сервисов этого достаточно, но запас по памяти для большого количества контейнеров и тяжёлых приложений ограничен.
На плате имеется только один внешний USB 2.0 Host. Второй Ethernet использует внутренний USB 3.0-интерфейс, поэтому отдельного пользовательского USB 3.0-разъёма нет.
Встроенного Wi-Fi и Bluetooth нет. Если требуется беспроводная связь, понадобится внешний USB-адаптер.
8-контактный GPIO очень ограничен по сравнению с обычной NanoPi R2S: доступны только питание, I²C и UART. Для большого количества внешней периферии эта плата подходит хуже.
Наконец, документация FriendlyELEC содержит противоречие относительно типа разъёма питания: в Hardware Spec указан MicroUSB, а в актуальном Getting Started — USB Type-C. Перед покупкой конкретной платы лучше сверить фотографию и ревизию устройства.
NanoPi R2C Plus и похожие платы
Для сравнения наиболее близки оригинальная NanoPi R2C и NanoPi R2S Plus. Все три платы используют RK3328 и два Gigabit Ethernet, но отличаются встроенным хранилищем, GPIO и количеством USB-портов.
| Характеристика | NanoPi R2C Plus | NanoPi R2C | NanoPi R2S Plus |
|---|---|---|---|
| SoC | RK3328 | RK3328 | RK3328 |
| RAM | 1 ГБ DDR4 | 1 ГБ DDR4 | 1 ГБ DDR4 |
| eMMC | 8 ГБ | Нет | 32 ГБ |
| Ethernet | 2× Gigabit | 2× Gigabit | 2× Gigabit |
| USB Host | 1× USB 2.0 | 1× USB 2.0 | 2× USB 2.0 |
| GPIO | 8-pin, 1,25 мм | 10-pin | Нет отдельного GPIO |
| Wi-Fi | Нет | Нет | Опционально |
| Размер PCB | 57,5 × 54,3 мм | 55,6 × 52 мм | 58 × 58 мм |
NanoPi R2C Plus занимает нишу между обычной R2C и более оснащённой R2S Plus. По сравнению с R2C она получает eMMC, а R2S Plus предлагает большее встроенное хранилище, два USB-порта и опциональный Wi-Fi.
Заключение
NanoPi R2C Plus — компактный сетевой SBC на Rockchip RK3328 с 1 ГБ DDR4, 8 ГБ eMMC и двумя Gigabit Ethernet.
Основное назначение платы — маршрутизация, firewall, VPN, сетевые шлюзы, NAS и IoT. Наличие двух гигабитных портов при компактных размерах делает её удобной платформой для устройств, которым нужны два физических сетевых интерфейса.
Главное отличие от оригинальной R2C — встроенное eMMC. При этом R2C Plus сохраняет один USB 2.0 Host и очень компактный 8-pin GPIO, поэтому возможности расширения аппаратной периферии здесь ограничены.
Перед покупкой также стоит проверить конкретную ревизию платы и разъём питания: официальная документация FriendlyELEC содержит различия между Hardware Spec и современным Getting Started в этом отношении.
