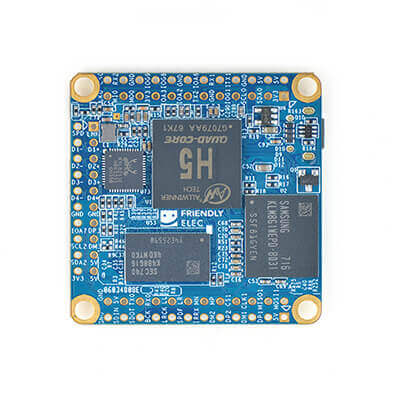

NanoPi NEO Core2 — не готовая плата в привычном понимании, а компактный процессорный модуль от FriendlyELEC на SoC Allwinner H5. В официальной документации производитель описывает NEO Core2 как «плату с процессором на штырьковых разъёмах»: все интерфейсы, доступные на обычной NanoPi NEO2 в виде разъёмов, здесь выведены на контактные площадки, а сам модуль предназначен для установки на собственную несущую (carrier) плату.
В основе модуля — четыре ядра ARM Cortex-A53. NEO Core2 доступен в нескольких конфигурациях памяти (512 МБ или 1 ГБ DDR3) и накопителя (8, 16 или 32 ГБ eMMC), что делает его гибким строительным блоком для промышленных и встраиваемых устройств.
Плата поддерживает Ubuntu Core, FriendlyCore, FriendlyWrt, Armbian и DietPi.
Основные характеристики NanoPi NEO Core2
- Процессор: Allwinner H5, 4 ядра ARM Cortex-A53 (64-бит)
- Оперативная память: 512 МБ или 1 ГБ DDR3 (в зависимости от комплектации)
- Встроенное хранилище: 8, 16 или 32 ГБ eMMC (в зависимости от комплектации)
- Слот для карт памяти: microSD ×1
- Сетевые интерфейсы: 1 × Gigabit Ethernet (контроллер RTL8211E-VB-CG)
- Wi-Fi: отсутствует
- Bluetooth: отсутствует
- USB: 3 × USB Host на штырьковых разъёмах 2,54 мм
- GPIO: три разъёма 2,54 мм — GPIO1 (12×2), GPIO2 (24 контакта), GPIO3 (20 контактов)
- Питание: MicroUSB, режимы OTG и питания, 5В/2А
- Размеры платы: 40 × 40 мм
- Операционная система: Ubuntu Core, FriendlyCore, FriendlyWrt, Armbian, DietPi
FriendlyELEC предлагает NanoPi NEO Core2 в нескольких комбинациях памяти (512 МБ или 1 ГБ) и eMMC (8, 16 или 32 ГБ) — заметно более гибкий выбор, чем у готовых плат NEO2 и NEO Plus2 с фиксированной конфигурацией.
Технические характеристики
Процессор и SoC
NanoPi NEO Core2 построена на том же SoC, что и NEO2 и NEO Plus2, — Allwinner H5 с четырьмя ядрами Cortex-A53. Производитель отмечает промышленно-ориентированные особенности модуля, включая ESD-защиту на выведенных интерфейсах — важный момент, если модуль устанавливается в устройство, работающее в условиях с электростатическими помехами.
Оперативная память
Модуль доступен с 512 МБ или 1 ГБ памяти DDR3 — выбор зависит от требований конкретного проекта, в который встраивается NEO Core2.
Сетевые интерфейсы
NanoPi NEO Core2 оснащена одним портом Gigabit Ethernet на базе контроллера RTL8211E-VB-CG — тем же, что используется в NEO2 и NEO Plus2. Встроенных Wi-Fi и Bluetooth на модуле нет.
USB и другие интерфейсы
На модуле есть три линии USB Host, выведенные на штырьковые разъёмы 2,54 мм, — больше, чем на готовых платах NEO2 (1 Type-A + 2 на разъёмах) и NEO Plus2 (2 независимых порта), но требующие проектирования собственной carrier-платы с разъёмами Type-A для практического использования. Питание и режим OTG обеспечиваются через MicroUSB.
Хранилище
Встроенный накопитель eMMC доступен в трёх вариантах объёма — 8, 16 или 32 ГБ, в зависимости от выбранной комплектации модуля. Дополнительно есть слот microSD.
GPIO и периферия

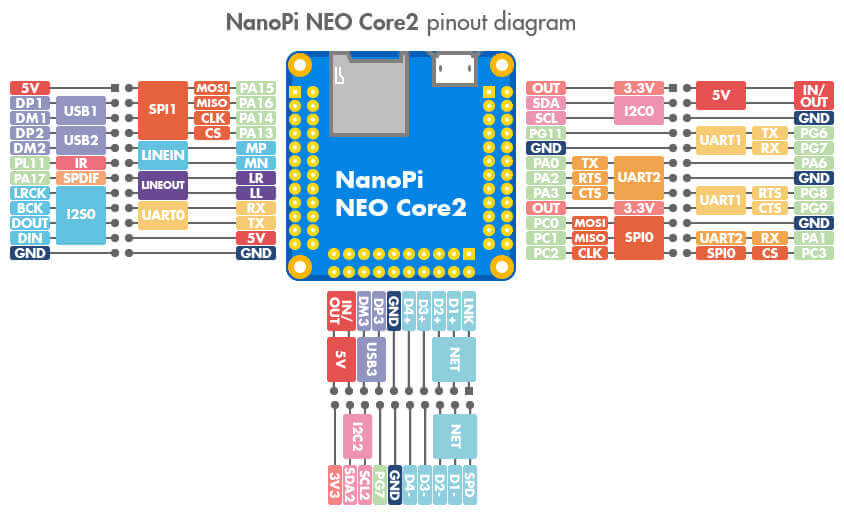

GPIO на NanoPi NEO Core2 представлен тремя разъёмами: GPIO1 (12×2 контакта), GPIO2 (24 контакта) и GPIO3 (20 контактов) — все интерфейсы, доступные на обычной NEO2 через готовые разъёмы Type-A и штекеры, здесь выведены на контактные площадки для распайки на собственной плате. ИК-приёмник поддерживается, но требует подключения внешнего модуля через GPIO.
На плате также есть два индикаторных светодиода — для питания и системного статуса.
Аудиоинтерфейс — распиновка
4-контактный разъём аналогового аудио с шагом 2,54 мм — вход микрофона и линейный стереовыход.
| Pin | Назначение |
|---|---|
| 1 | MICIN1P — положительный вход микрофона |
| 2 | MICIN1N — отрицательный вход микрофона |
| 3 | LINEOUTR — правый канал линейного выхода |
| 4 | LINEOUTL — левый канал линейного выхода |
Питание
Питание подаётся через разъём MicroUSB в режиме OTG и питания; рекомендуемые параметры — 5В/2А.
Охлаждение
Официальная документация не описывает штатное решение охлаждения и не приводит для этой модели заявленный диапазон рабочих температур.
Размеры и конструкция
Модуль выполнен в формате 40 × 40 мм — том же размере, что и готовая плата NEO2. В отличие от неё, NEO Core2 предназначен для установки на собственную carrier-плату, а не для самостоятельного использования: производитель прямо описывает его как «стекируемую» архитектуру для интеграции в более крупные системы, включая кластерные вычисления.
Интерфейсы и разъёмы
- Gigabit Ethernet — один сетевой порт;
- USB Host ×3 — на штырьковых разъёмах, требуют carrier-платы для подключения обычной периферии;
- MicroUSB (питание/OTG) — вход питания;
- microSD — слот для карт памяти;
- GPIO1/GPIO2/GPIO3 — три разъёма для всех интерфейсов модуля, включая UART, SPI, I²C, ИК, I²S.
Операционные системы
- Ubuntu Core — минималистичное окружение для встраиваемых задач;
- FriendlyCore — облегчённое окружение на основе Ubuntu Core;
- FriendlyWrt — сборка на основе OpenWrt для сетевых и маршрутизирующих сценариев;
- Armbian — сообществом поддерживаемый дистрибутив для плат на ARM;
- DietPi — облегчённый дистрибутив для минимальных систем.
Возможности и особенности
- гибкий выбор объёма памяти и eMMC позволяет подобрать модуль точно под требования проекта;
- формат процессорного модуля упрощает серийное производство собственных устройств на основе одной и той же вычислительной платформы;
- ESD-защита на интерфейсах повышает надёжность в промышленных условиях;
- компактные размеры (40 × 40 мм) облегчают интеграцию в плотные конструкции.
Для чего подходит NanoPi NEO Core2
- Промышленные и встраиваемые устройства — как вычислительный модуль на собственной carrier-плате;
- Системы мониторинга и умного управления — благодаря гибкому выбору памяти и хранилища;
- Кластерные вычисления — за счёт компактного «стекируемого» формата;
- Серийные устройства собственной разработки — где производитель конечного устройства проектирует собственную несущую плату вокруг модуля.
Если нужна готовая к использованию плата без разработки собственной carrier-платы, стоит рассматривать NanoPi NEO2 или NEO Plus2 вместо Core2.
Преимущества
- гибкий выбор объёма RAM и eMMC (до 32 ГБ);
- ESD-защита интерфейсов;
- компактный формат модуля для встраивания;
- гигабитный Ethernet.
Ограничения
При выборе NanoPi NEO Core2 стоит учитывать несколько ограничений.
Во-первых, это не готовое к использованию устройство — все порты выведены на штырьковые разъёмы, и для практической работы требуется собственная carrier-плата с разъёмами Type-A, HDMI (при необходимости) и другими интерфейсами.
Во-вторых, встроенных Wi-Fi и Bluetooth на модуле нет, как и видеовыхода HDMI.
В-третьих, производитель не публикует для этой модели данные о весе и заявленном диапазоне рабочих температур в открытой спецификации.
NanoPi NEO Core2 и похожие одноплатные компьютеры
Ближе всего к NanoPi NEO Core2 стоят готовые платы той же платформы Allwinner H5 — NanoPi NEO2 (без eMMC, обычная готовая плата) и NanoPi NEO Plus2 (с eMMC и встроенным Wi-Fi, тоже готовая плата).
| Характеристика | NanoPi NEO Core2 | NanoPi NEO2 | NanoPi NEO Plus2 |
|---|---|---|---|
| SoC | Allwinner H5 | Allwinner H5 | Allwinner H5 |
| RAM | 512 МБ/1 ГБ DDR3 | 512 МБ DDR3 | 1 ГБ DDR3 |
| eMMC | 8/16/32 ГБ | Нет | 8 ГБ |
| Ethernet | 1×Gigabit | 1×Gigabit | 1×Gigabit |
| Wi-Fi/BT | Нет | Нет | Встроенный (AP6212) |
| USB | 3×Host (на header) | 1×Type-A + 2 на header | 2×Host |
| Форм-фактор | Модуль для встраивания | Готовая плата | Готовая плата |
Главное отличие NEO Core2 от NEO2 и NEO Plus2 — не в характеристиках SoC (они идентичны), а в формате: Core2 продаётся как модуль без корпуса и стандартных разъёмов, рассчитанный на интеграцию в собственную конструкцию, тогда как NEO2 и NEO Plus2 — это готовые к использованию платы.
Заключение
NanoPi NEO Core2 — компактный процессорный модуль на SoC Allwinner H5 с гибким выбором объёма памяти и eMMC (до 32 ГБ), предназначенный для встраивания в собственные устройства, а не для самостоятельного использования.
Модуль хорошо подходит для промышленных и IoT-устройств, систем мониторинга и серийных проектов, где разработчик проектирует собственную carrier-плату, но требует дополнительной работы по сравнению с готовыми платами NEO2 или NEO Plus2.
Главное преимущество NanoPi NEO Core2 — гибкость конфигурации и компактный формат для встраивания, что делает модуль подходящим выбором для серийной разработки собственных устройств на стабильной аппаратной платформе.
