Compute Module 3+ Lite — характеристики и сфера применения

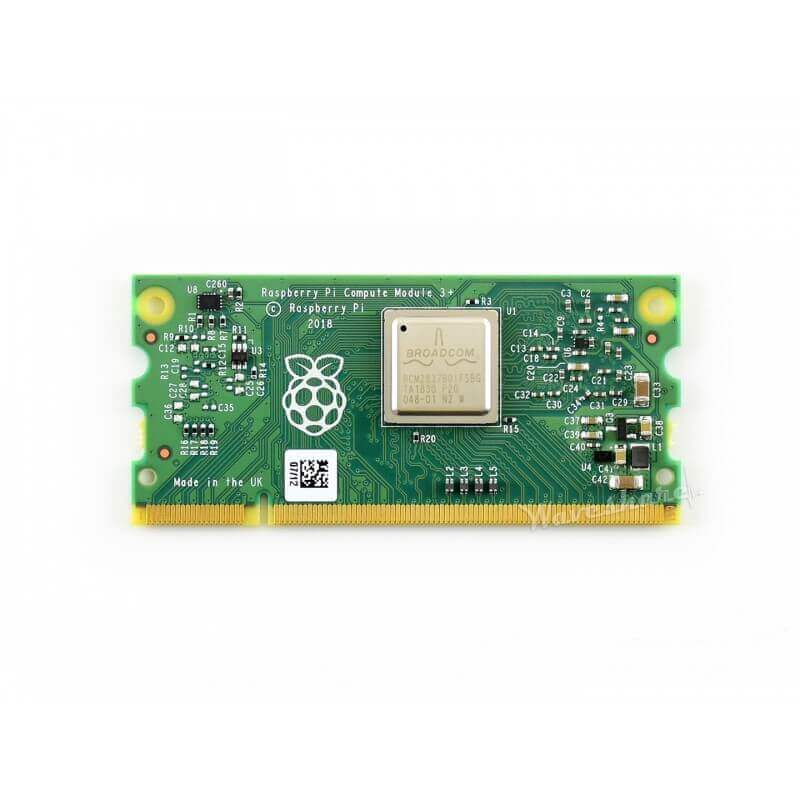

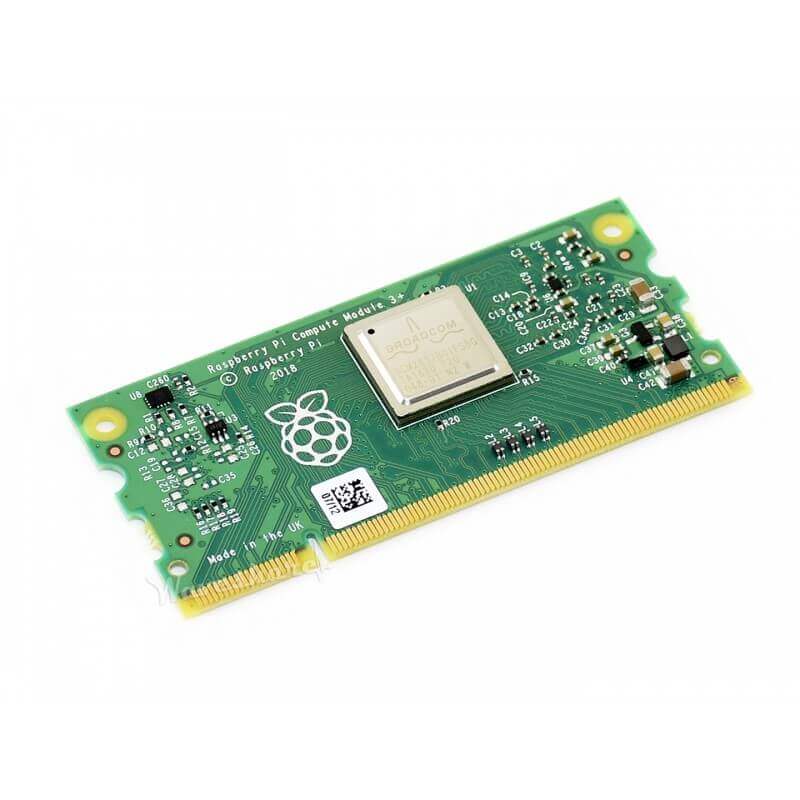

Raspberry Pi Compute Module 3+ Lite (CM3+ Lite) — вычислительный модуль для встраивания в собственные материнские платы (carrier board), представляющий собой версию Compute Module 3+ без встроенной eMMC-памяти. Как и другие модули серии Compute Module, CM3+ Lite не имеет собственных разъёмов USB, HDMI или Ethernet — внешние интерфейсы реализуются на плате-носителе, к которой модуль подключается через 200-контактный разъём DDR2 SODIMM.

В основе модуля находится Broadcom BCM2837B0 с четырьмя ядрами ARM Cortex-A53 на частоте 1,2 ГГц. На плате также установлено 1 ГБ LPDDR2 SDRAM. Главное отличие версии Lite от CM3+ с eMMC — отсутствие встроенной Flash-памяти: сигналы SD/eMMC доступны разработчику через разъём модуля и могут быть подключены к собственному накопителю на carrier board.

CM3+ Lite предназначен для промышленных и встраиваемых систем, где разработчику нужен полный контроль над подсистемой хранения. Это позволяет использовать собственную microSD, eMMC или другую конфигурацию накопителя, предусмотренную схемотехникой платы-носителя.

Основные характеристики Compute Module 3+ Lite

• Процессор: Broadcom BCM2837B0, 4 ядра ARM Cortex-A53, 1,2 ГГц
• Архитектура: 64-битная ARMv8
• Графика: Broadcom VideoCore IV
• Оперативная память: 1 ГБ LPDDR2 SDRAM
• Встроенное хранилище: отсутствует, сигналы SD/eMMC выведены на плату-носитель
• Ethernet: отсутствует на модуле, реализуется на carrier board
• Wi-Fi и Bluetooth: отсутствуют на модуле
• Разъём: 200-контактный DDR2 SODIMM
• GPIO: до 46 GPIO доступны через разъём модуля
• Интерфейсы: USB 2.0, HDMI, CSI, DSI, I²C, SPI, UART, JTAG и другие сигналы SoC
• Питание: подаётся через плату-носитель
• Размеры: 67,6 × 31 мм
• Статус: поддерживаемый продукт серии Compute Module 3+

Помимо варианта Lite, Compute Module 3+ выпускался со встроенной eMMC-памятью объёмом 8, 16 или 32 ГБ. У CM3+ Lite eMMC отсутствует полностью, а её интерфейс выведен на разъём для подключения внешнего накопителя.

Технические характеристики

Процессор и SoC

CM3+ Lite построен на SoC Broadcom BCM2837B0 с четырьмя ядрами ARM Cortex-A53, работающими на частоте 1,2 ГГц. Процессор использует 64-битную архитектуру ARMv8 и является основой платформы Raspberry Pi 3 Model B+.

По сравнению с BCM2837, использовавшимся в CM3, новый BCM2837B0 получил обновлённый тепловой дизайн. Raspberry Pi также указывает для CM3+ расширенный диапазон рабочей температуры от −20 до +70 °C.

Графический процессор

За графическую подсистему отвечает Broadcom VideoCore IV. Отдельного видеовыхода на самом модуле нет: сигналы HDMI и MIPI DSI доступны через 200-контактный разъём и подключаются к соответствующей схемотехнике платы-носителя.

Оперативная память

На модуле распаян 1 ГБ LPDDR2 SDRAM. Память встроена в модуль и не может быть расширена пользователем.

Хранилище

Главная особенность версии Lite — отсутствие встроенной eMMC-памяти. В отличие от стандартных CM3+ с 8, 16 или 32 ГБ eMMC, у CM3+ Lite соответствующий накопитель не устанавливается на модуль. Сигналы SD/eMMC выведены на разъём, поэтому разработчик может подключить собственную карту памяти или eMMC на carrier board.

GPIO и периферия

Через 200-контактный разъём доступны многочисленные интерфейсы BCM2837B0: до 46 GPIO, USB 2.0, HDMI, MIPI CSI-2, MIPI DSI, I²C, SPI, UART, JTAG и другие сигналы.

Разъём имеет механический формат DDR2 SODIMM, однако электрически он не совместим со стандартной оперативной памятью DDR2. Это специализированный разъём Compute Module, использующий знакомый SODIMM-форм-фактор исключительно для механической установки.

Питание

Отдельного стандартного разъёма питания на CM3+ Lite нет. Необходимые линии питания подаются через плату-носитель, поэтому схемотехника carrier board должна соответствовать требованиям Raspberry Pi к питанию Compute Module 3+.

Размеры и конструкция

Размер модуля составляет 67,6 × 31 мм. CM3+ Lite использует стандартный для семейства CM3+ механический формат DDR2 SODIMM с 200 контактами.

Официальный datasheet указывает, что CM3+ электрически идентичен и, за исключением увеличенной высоты процессорной части, физически идентичен наследуемым CM3. Это позволяет использовать существующую инфраструктуру carrier board, рассчитанную на семейство CM3.

Интерфейсы и разъёмы

На самом CM3+ Lite имеется один основной внешний интерфейс — 200-контактный DDR2 SODIMM. Через него передаются сигналы процессора, GPIO, USB, HDMI, камер, дисплеев, накопителя и других периферийных интерфейсов.

Физические разъёмы конечного устройства определяются схемой carrier board. Поэтому CM3+ Lite может использоваться в устройствах с различным набором USB, Ethernet, HDMI, камер, дисплеев и накопителей.

Операционные системы

• Raspberry Pi OS — официальная операционная система Raspberry Pi с поддержкой Compute Module;
• другие дистрибутивы Linux — могут использоваться при наличии поддержки BCM2837B0 и конкретной платы-носителя.

Для CM3+ необходимо использовать подходящий программный образ и прошивку. Официальный datasheet указывает, что модули CM3+ требуют образ программного обеспечения или firmware от ноября 2018 года или новее.

Возможности и особенности

• отсутствие встроенной eMMC позволяет самостоятельно выбрать тип и объём накопителя;
• обновлённый SoC BCM2837B0 с улучшенным тепловым дизайном по сравнению с CM3;
• до 46 GPIO и широкий набор интерфейсов доступны через разъём Compute Module;
• компактный формат 67,6 × 31 мм облегчает интеграцию в собственное устройство;
• модуль совместим по механическому форм-фактору с экосистемой плат-носителей CM3/CM3+.

Для чего подходит Compute Module 3+ Lite

CM3+ Lite предназначен прежде всего для промышленных и встраиваемых систем, где разработчику требуется собственная плата с определённым набором интерфейсов и самостоятельный контроль над накопителем.

Вариант Lite удобен, когда встроенная eMMC стандартных CM3+ не нужна или когда накопитель должен быть размещён непосредственно на carrier board. Такой подход позволяет выбрать нужный объём памяти и самостоятельно определить схему загрузки и хранения данных.

Преимущества

• гибкий выбор накопителя вместо фиксированной встроенной eMMC;
• BCM2837B0 с четырьмя ядрами Cortex-A53 и частотой 1,2 ГГц;
• 1 ГБ LPDDR2 SDRAM;
• до 46 GPIO и широкий набор периферийных интерфейсов;
• компактный формат DDR2 SODIMM.

Ограничения

При выборе Compute Module 3+ Lite стоит учитывать несколько особенностей.

Во-первых, модуль нельзя использовать самостоятельно как обычную Raspberry Pi — необходима carrier board, которая обеспечивает питание и требуемые внешние интерфейсы.

Во-вторых, eMMC на самом модуле отсутствует. Если проекту требуется локальное хранилище, его необходимо реализовать на плате-носителе.

В-третьих, объём оперативной памяти фиксирован на уровне 1 ГБ и расширению не подлежит.

Наконец, по состоянию на 2026 год CM3+ уже относится к предыдущему поколению Compute Module. Raspberry Pi продолжает поддерживать CM3+, но для новых проектов с SODIMM-форматом компания рекомендует рассматривать Compute Module 4S, а для остальных новых конструкций — CM4 или CM5.

Compute Module 3+ Lite и похожие модули

Ближе всего к CM3+ Lite находится обычный Compute Module 3+ с установленной eMMC-памятью. Для сравнения также полезен более старый Compute Module 3 Lite на BCM2837.

Характеристика	CM3+ Lite	CM3+	CM3 Lite
SoC	BCM2837B0	BCM2837B0	BCM2837
CPU	4× Cortex-A53, 1,2 ГГц	4× Cortex-A53, 1,2 ГГц	4× Cortex-A53, 1,2 ГГц
RAM	1 ГБ LPDDR2	1 ГБ LPDDR2	1 ГБ LPDDR2
eMMC	Нет	8/16/32 ГБ	Нет
Разъём	200-pin DDR2 SODIMM	200-pin DDR2 SODIMM	200-pin DDR2 SODIMM
Размер	67,6 × 31 мм	67,6 × 31 мм	67,6 × 31 мм
Статус	Поддерживается	Поддерживается	EOL

CM3+ Lite и CM3+ используют один и тот же BCM2837B0, 1 ГБ LPDDR2 и одинаковый основной форм-фактор. Главное отличие заключается в хранилище: у обычного CM3+ eMMC устанавливается непосредственно на модуле, тогда как у версии Lite разработчик подключает накопитель самостоятельно.

CM3 Lite использует более старый BCM2837 и относится к снятым с производства продуктам. Для существующих конструкций CM3+ стал его развитием с улучшенным тепловым дизайном и более новым BCM2837B0.

Заключение

Raspberry Pi Compute Module 3+ Lite — компактный вычислительный модуль на BCM2837B0 с 1 ГБ LPDDR2 и без встроенной eMMC-памяти. Он предназначен для установки на собственную плату-носитель и позволяет разработчику самостоятельно определить подсистему хранения и набор внешних интерфейсов.

Главное отличие CM3+ Lite от обычного CM3+ — отсутствие встроенной eMMC. Это делает модуль более гибким для проектов, где накопитель должен быть реализован непосредственно на carrier board.

CM3+ остаётся поддерживаемым семейством Compute Module, однако для новых разработок Raspberry Pi рекомендует Compute Module 4S при необходимости сохранить SODIMM-формат. Для проектов с другим форм-фактором компания рекомендует рассматривать Compute Module 4 или Compute Module 5.

Материалы

• Официальная документация Raspberry Pi Compute Module
• Официальный datasheet Compute Module 3+
• Официальная страница Compute Module 3+
