NanoPi NEO2 — сверхкомпактный одноплатный компьютер от FriendlyELEC на SoC Allwinner H5, выполненный в формате всего 40 × 40 мм и весом 13 грамм (без учёта штырьковых разъёмов). В отличие от большинства плат FriendlyELEC на SoC Rockchip, NEO2 использует более простой и доступный чип Allwinner, ориентированный на базовые сетевые и встраиваемые задачи.
В основе платы — четыре ядра ARM Cortex-A53 и графика Mali-450 (шестиядерная версия). Оперативная память ограничена 512 МБ DDR3, встроенного накопителя eMMC на плате нет.
Плата поддерживает Ubuntu Core, Ubuntu с OLED-интерфейсом, Debian, специализированную сборку Debian for NAS Dock, OpenWrt и DietPi.
Основные характеристики NanoPi NEO2
- Процессор: Allwinner H5, 4 ядра ARM Cortex-A53 (64-бит)
- Графика: Mali-450 (шестиядерная версия)
- Оперативная память: 512 МБ DDR3
- Встроенное хранилище: отсутствует
- Слот для карт памяти: microSD ×1 (для загрузки системы и хранения данных)
- Сетевые интерфейсы: 1 × Gigabit Ethernet (контроллер RTL8211E-VB-CG)
- Wi-Fi: отсутствует
- Bluetooth: отсутствует
- USB: 1 × USB Type-A + 2 линии USB на штырьковых разъёмах
- GPIO: 24-контактный разъём 2,54 мм, совместимый с первыми 24 пинами GPIO Raspberry Pi, + отдельный 12-контактный разъём (USB, ИК, I²S)
- Питание: MicroUSB, 5В/2А
- Размеры платы: 40 × 40 мм, вес 13 г (без штырьковых разъёмов)
- Операционная система: Ubuntu Core, Ubuntu OLED, Debian, Debian for NAS Dock, OpenWrt, DietPi
NanoPi NEO2 продаётся в единственной конфигурации — 512 МБ DDR3, без встроенного накопителя. Загрузка и хранение данных выполняются с карты microSD.
Технические характеристики
Процессор и SoC

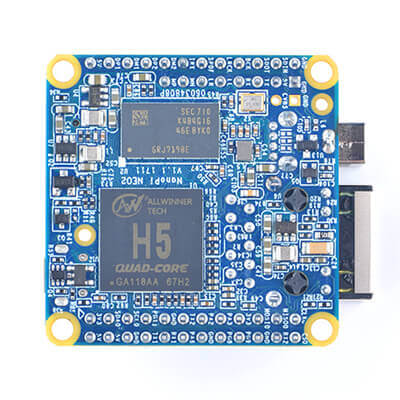

NanoPi NEO2 построена на SoC Allwinner H5 с четырьмя однотипными ядрами Cortex-A53. В отличие от плат FriendlyELEC на Rockchip, Allwinner H5 — более простой и дешёвый чип, ориентированный на базовые сетевые и мультимедийные задачи среднего класса.
Графический процессор
За графику отвечает встроенный шестиядерный Mali-450. Видеовыхода HDMI на плате нет — NEO2 не рассчитана на прямой вывод изображения и ориентирована на работу без подключённого монитора.
Оперативная память
Плата оснащается 512 МБ памяти DDR3, распаянной на плате без возможности расширения. Этого объёма достаточно для лёгких задач — простого сервера, IoT-узла или сетевого сенсора, — но недостаточно для более требовательных сценариев.
Сетевые интерфейсы
NanoPi NEO2 оснащена одним портом Gigabit Ethernet на базе контроллера RTL8211E-VB-CG. Встроенных Wi-Fi и Bluetooth на плате нет; при необходимости беспроводное подключение можно добавить через USB-адаптер.
USB и другие интерфейсы
На плате есть один порт USB Type-A и ещё два USB-порта, выведенные на штырьковые разъёмы (требуют переходника для подключения стандартной периферии). Питание и режим OTG обеспечиваются через разъём MicroUSB.
Дополнительно на плате есть отдельный 4-контактный разъём для отладки (Serial Debug Port) и 4-контактный разъём для аналогового аудио (вход/выход).
Хранилище
Встроенного eMMC на NanoPi NEO2 нет — единственный вариант хранения системы и данных — карта microSD.
GPIO и периферия
Основной GPIO представлен 24-контактным разъёмом с шагом 2,54 мм, совместимым с первыми 24 контактами GPIO Raspberry Pi, что упрощает перенос части проектов и плат расширения. Дополнительно есть отдельный 12-контактный разъём с линиями USB, ИК-приёмника (IR-RX на GPIOL11) и интерфейсом I²S для цифрового аудио.
На плате также есть светодиод питания и системный светодиод.

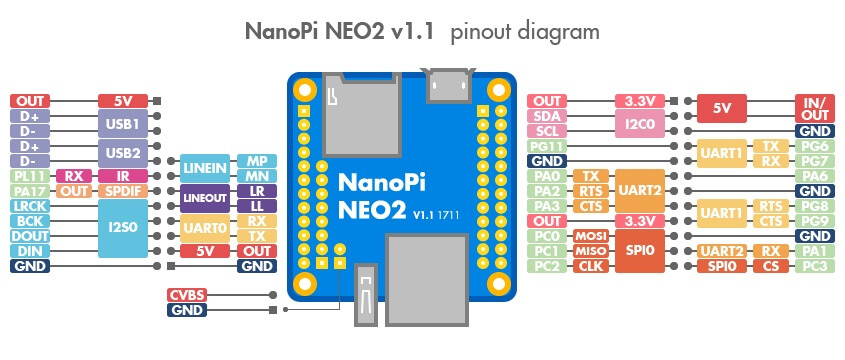

Разъём USB/Audio/IR — распиновка
12-контактный разъём выводит две дополнительные линии USB, сигналы цифрового аудио I2S/PCM и вход ИК-приёмника.
| Pin | Назначение |
|---|---|
| 1 | VDD_5V — выход питания 5В |
| 2 | USB-DP1 — сигнал DP первого USB |
| 3 | USB-DM1 — сигнал DM первого USB |
| 4 | USB-DP2 — сигнал DP второго USB |
| 5 | USB-DM2 — сигнал DM второго USB |
| 6 | GPIOL11/IR-RX — GPIO или вход ИК-приёмника |
| 7 | SPDIF-OUT/GPIOA17 |
| 8 | PCM0_SYNC/I2S0_LRC — тактовый сигнал/синхронизация частоты выборки |
| 9 | PCM0_CLK/I2S0_BCK — тактовый сигнал частоты выборки |
| 10 | PCM0_DOUT/I2S0_SDOUT — выход последовательных данных |
| 11 | PCM0_DIN/I2S0_SDIN — вход последовательных данных |
| 12 | GND |
Аудиоразъём
4-контактный разъём аналогового аудио — вход микрофона и линейный стерео выход.
| Pin | Назначение |
|---|---|
| 1 | MP — положительный вход микрофона |
| 2 | MN — отрицательный вход микрофона |
| 3 | LR — правый канал линейного выхода |
| 4 | LL — левый канал линейного выхода |

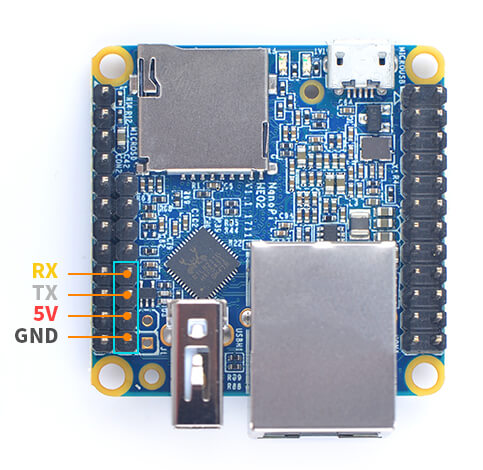

Отладочный порт (UART0)
Отдельный 4-контактный разъём выводит консольный UART0 (Debug Port) для подключения к плате по последовательному порту при отладке загрузки.
| Pin | Назначение |
|---|---|
| 1 | GND |
| 2 | VDD_5V |
| 3 | UART_TXD0 |
| 4 | UART_RXD0 |
Питание
Питание подаётся через разъём MicroUSB напряжением 5В и рекомендуемым током 2А.
Охлаждение
Официальная документация не описывает штатное решение охлаждения и не упоминает разъём для вентилятора. Заявленный диапазон рабочих температур — от −20 до 70 °C. Для лёгких сетевых задач, на которые рассчитана плата, дополнительное охлаждение обычно не требуется.

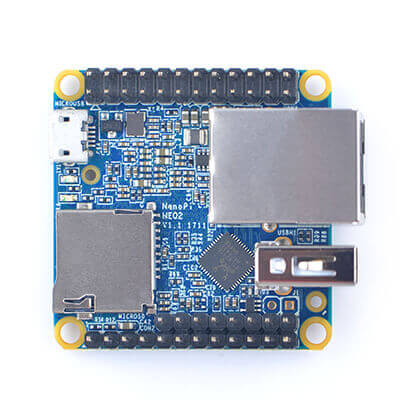

Размеры и конструкция
Плата выполнена в одном из самых компактных форматов линейки FriendlyELEC — 40 × 40 мм, при весе 13 грамм без учёта штырьковых разъёмов.
Интерфейсы и разъёмы
- Gigabit Ethernet — один сетевой порт;
- USB Type-A — для флеш-накопителей и периферии;
- MicroUSB (питание/OTG) — вход питания 5В/2А;
- microSD — слот для карт памяти;
- GPIO (24 + 12 контактов) — USB, ИК-приёмник, I²S, линии общего назначения;
- Разъём для аудио — аналоговый вход/выход;
- Serial Debug Port — отладочный интерфейс.
Операционные системы
- Ubuntu Core — минималистичное окружение для встраиваемых задач;
- Ubuntu OLED — сборка с поддержкой небольших OLED-дисплеев;
- Debian — для серверных задач;
- Debian for NAS Dock — специализированный образ для файлового сервера;
- OpenWrt — для сетевых сценариев;
- DietPi — облегчённый дистрибутив для минимальных систем.
Возможности и особенности
- очень компактные размеры и малый вес (40 × 40 мм, 13 г) упрощают встраивание платы практически в любой корпус;
- совместимость первых 24 контактов GPIO с Raspberry Pi упрощает перенос части проектов;
- вывод ИК-приёмника на GPIO позволяет добавить приём сигналов с пульта ДУ без дополнительных модулей;
- гигабитный Ethernet обеспечивает быструю передачу данных, несмотря на компактные размеры и невысокую цену.
Для чего подходит NanoPi NEO2
- Встраиваемые IoT-проекты — благодаря компактности и GPIO;
- Простой сетевой узел — на OpenWrt;
- Домашняя автоматизация — с подключением датчиков через GPIO;
- Учебные и экспериментальные проекты — благодаря низкой стоимости платформы.
Если нужен встроенный накопитель eMMC или Wi-Fi «из коробки», стоит рассматривать NanoPi NEO Plus2 на той же платформе.
Преимущества
- очень компактные размеры и малый вес;
- совместимость первых 24 пинов GPIO с Raspberry Pi;
- гигабитный Ethernet;
- низкая стоимость платформы Allwinner H5.
Ограничения
При выборе NanoPi NEO2 стоит учитывать несколько ограничений.
Во-первых, объём оперативной памяти ограничен 512 МБ — этого хватит только для лёгких задач.
Во-вторых, встроенного eMMC на плате нет — система всегда загружается с microSD.
В-третьих, отсутствуют встроенные Wi-Fi и Bluetooth, а видеовыхода HDMI на плате нет вовсе.
Также часть USB-портов выведена на штырьковые разъёмы, а не на стандартные Type-A, что требует переходника для подключения обычной периферии.
NanoPi NEO2 и похожие одноплатные компьютеры
Ближе всего к NanoPi NEO2 стоят родственные платы той же платформы Allwinner H5 — NanoPi NEO Plus2 (с встроенными eMMC и Wi-Fi) и NanoPi NEO Core2 (модульная версия для встраивания в готовые устройства).
| Характеристика | NanoPi NEO2 | NanoPi NEO Plus2 | NanoPi NEO Core2 |
|---|---|---|---|
| SoC | Allwinner H5 | Allwinner H5 | Allwinner H5 |
| RAM | 512 МБ DDR3 | 1 ГБ DDR3 | 512 МБ/1 ГБ DDR3 |
| eMMC | Нет | 8 ГБ | 8/16/32 ГБ |
| Ethernet | 1×Gigabit | 1×Gigabit | 1×Gigabit |
| Wi-Fi/BT | Нет | Встроенный (AP6212) | Нет |
| USB | 1×Type-A + 2 на header | 2×Host | 3×Host (на header) |
| Форм-фактор | Готовая плата, 40×40 мм | Готовая плата, 40×52 мм | Модуль для встраивания, 40×40 мм |
NanoPi NEO Plus2 добавляет к базовой платформе NEO2 встроенный накопитель eMMC и модуль Wi-Fi/Bluetooth, оставаясь готовым устройством. NanoPi NEO Core2, в свою очередь, — это не готовая плата, а модуль с выведенными на штырьковые разъёмы интерфейсами, предназначенный для интеграции в собственные carrier-платы.
Заключение
NanoPi NEO2 — сверхкомпактный и лёгкий одноплатный компьютер на SoC Allwinner H5 с гигабитным Ethernet-портом и GPIO, частично совместимым с Raspberry Pi.
Плата хорошо подходит для встраиваемых IoT-проектов, простых сетевых узлов и домашней автоматизации, но ограничена 512 МБ памяти и не имеет встроенного накопителя, Wi-Fi или видеовыхода.
Главное преимущество NanoPi NEO2 — сочетание крайне компактных размеров, низкой цены и гигабитного Ethernet, что делает плату удобным выбором для простых встраиваемых сетевых задач, а не для ресурсоёмких сценариев.
