NanoPi NEO Plus2 — компактный одноплатный компьютер от FriendlyELEC на SoC Allwinner H5, расширенная версия базовой NanoPi NEO2. Плата сохраняет компактный класс NEO2, но добавляет встроенный накопитель eMMC на 8 ГБ и модуль Wi-Fi/Bluetooth — то, чего у базовой NEO2 нет.
В основе платы — четыре ядра ARM Cortex-A53 и графика Mali-450 (шестиядерная версия). Оперативная память — 1 ГБ DDR3, вдвое больше, чем у NEO2.
Плата поддерживает FriendlyCore (на основе Ubuntu Core), FriendlyWrt (на основе OpenWrt), DietPi, Armbian и специализированную сборку Debian for NAS Dock с предустановленным OpenMediaVault.

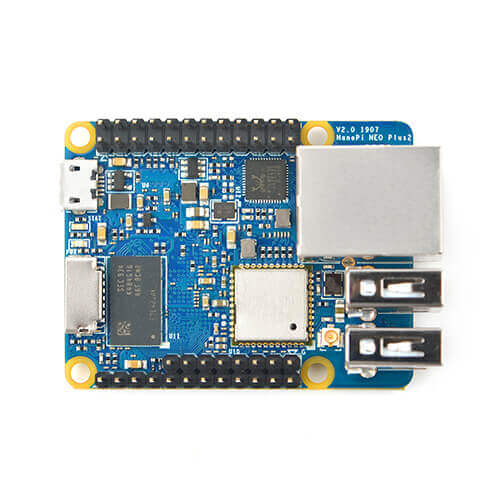

Основные характеристики NanoPi NEO Plus2
- Процессор: Allwinner H5, 4 ядра ARM Cortex-A53 (64-бит)
- Графика: Mali-450 (шестиядерная версия)
- Оперативная память: 1 ГБ DDR3
- Встроенное хранилище: 8 ГБ eMMC
- Слот для карт памяти: microSD ×1 (загрузка системы или хранение данных)
- Сетевые интерфейсы: 1 × Gigabit Ethernet
- Wi-Fi: встроенный, модуль AP6212, 802.11 b/g/n
- Bluetooth: встроенный, версия 4.0 (двойной режим)
- USB: 2 × независимых USB Host
- GPIO: 24-контактный разъём (UART, SPI, I²C, GPIO) + 12-контактный разъём (USB, ИК, I²S, GPIO)
- Питание: DC, 5В/2А
- Размеры платы: 40 × 52 мм, 6-слойный PCB
- Операционная система: FriendlyCore, FriendlyWrt, DietPi, Armbian, Debian (сборка для NAS)
NanoPi NEO Plus2 продаётся в единственной конфигурации — 1 ГБ DDR3 и 8 ГБ eMMC.
Технические характеристики

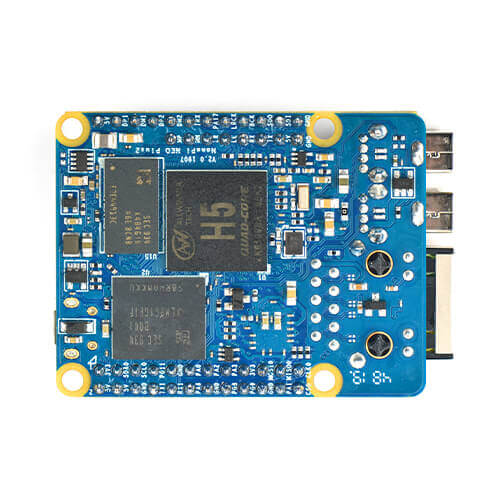

Процессор и SoC
NanoPi NEO Plus2 построена на том же SoC, что и базовая NEO2, — Allwinner H5 с четырьмя ядрами Cortex-A53. По вычислительной мощности платы идентичны; основные отличия сосредоточены в памяти, хранилище и беспроводных модулях.
Графический процессор
За графику отвечает встроенный шестиядерный Mali-450. Видеовыхода HDMI на плате нет, как и на базовой NEO2.
Оперативная память
Плата оснащается 1 ГБ памяти DDR3 — вдвое больше, чем 512 МБ у базовой NEO2. Этого объёма достаточно для более широкого круга сетевых и NAS-задач.
Сетевые интерфейсы
NanoPi NEO Plus2 оснащена одним портом Gigabit Ethernet. Главное отличие от базовой NEO2 — встроенный модуль Wi-Fi и Bluetooth (AP6212) с поддержкой 802.11 b/g/n и Bluetooth 4.0 в двойном режиме — беспроводная связь доступна «из коробки» без дополнительных адаптеров.
USB и другие интерфейсы
На плате есть два независимых порта USB Host — больше, чем на базовой NEO2, где часть портов вынесена на штырьковые разъёмы. Дополнительно предусмотрены отдельный 4-контактный разъём для аудио и 4-контактный разъём для отладки (Serial Debug Port).
Хранилище
Главное отличие от базовой NanoPi NEO2 — встроенный накопитель 8 ГБ eMMC. Дополнительно на плате есть слот microSD, который может использоваться и как основной загрузочный накопитель, и как дополнительное хранилище.
GPIO и периферия

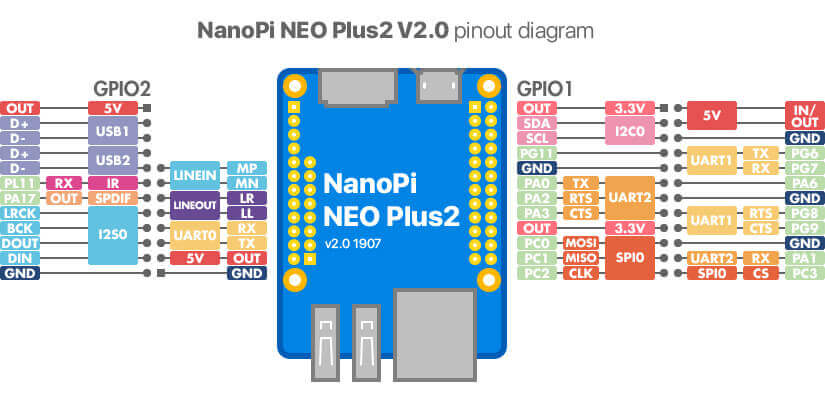

GPIO представлен теми же разъёмами, что и у NEO2: 24-контактным разъёмом (UART, SPI, I²C, линии GPIO) и отдельным 12-контактным разъёмом с линиями USB, ИК-приёмника и интерфейсом I²S.
USB/Audio/IR Pin Description
12-контактный разъём выводит две дополнительные линии USB, сигналы цифрового аудио I2S/PCM и вход ИК-приёмника.
| Pin | Назначение |
|---|---|
| 1 | VDD_5V — выход питания 5В |
| 2 | USB-DP1 — сигнал DP первого USB |
| 3 | USB-DM1 — сигнал DM первого USB |
| 4 | USB-DP2 — сигнал DP второго USB |
| 5 | USB-DM2 — сигнал DM второго USB |
| 6 | GPIOL11/IR-RX — GPIO или вход ИК-приёмника |
| 7 | SPDIF-OUT/GPIOA17 |
| 8 | PCM0_SYNC/I2S0_LRC — тактовый сигнал/синхронизация частоты выборки |
| 9 | PCM0_CLK/I2S0_BCK — тактовый сигнал частоты выборки |
| 10 | PCM0_DOUT/I2S0_SDOUT — выход последовательных данных |
| 11 | PCM0_DIN/I2S0_SDIN — вход последовательных данных |
| 12 | GND |
Audio
4-контактный разъём аналогового аудио — линейный стерео выход и вход микрофона.
| Pin | Назначение |
|---|---|
| 1 | LINEOUTL — левый канал линейного выхода |
| 2 | LINEOUTR — правый канал линейного выхода |
| 3 | MICIN1N — отрицательный вход микрофона |
| 4 | MICIN1P — положительный вход микрофона |
Debug Port (UART0)
Отдельный 4-контактный разъём выводит консольный UART0 для подключения к плате по последовательному порту при отладке загрузки.
| Pin | Назначение |
|---|---|
| 1 | GND |
| 2 | VDD_5V |
| 3 | UART_TXD0/GPIOA4 |
| 4 | UART_RXD0/GPIOA5/PWM0 |
Питание
Питание подаётся напряжением 5В и рекомендуемым током 2А через разъём постоянного тока (DC).
Охлаждение
Официальная документация не описывает штатное решение охлаждения и не упоминает разъём для вентилятора. Данные о заявленном диапазоне рабочих температур для этой модели в открытой спецификации не приведены.
Размеры и конструкция
Плата выполнена в формате 40 × 52 мм на 6-слойном текстолите — немного крупнее квадратной NEO2 (40 × 40 мм) за счёт дополнительных компонентов (eMMC, Wi-Fi-модуль). Точные данные о весе платы производитель не публикует.
Интерфейсы и разъёмы
- Gigabit Ethernet — один сетевой порт;
- Wi-Fi и Bluetooth — встроенные, без внешнего модуля;
- USB Host ×2 — для внешних накопителей и периферии;
- microSD — слот для карт памяти;
- GPIO (24 + 12 контактов) — UART, SPI, I²C, USB, ИК-приёмник, I²S;
- Разъём питания (DC) — вход 5В/2А.
Операционные системы
- FriendlyCore — на основе Ubuntu Core, для серверных и общих задач;
- FriendlyWrt — на основе OpenWrt, для маршрутизации и сетевых сценариев;
- DietPi — облегчённый дистрибутив;
- Armbian — неофициальная, поддерживаемая сообществом сборка;
- Debian for NAS Dock — специализированный образ с предустановленным OpenMediaVault для файлового сервера.
Возможности и особенности
- встроенный eMMC ускоряет загрузку по сравнению с работой исключительно с microSD;
- встроенные Wi-Fi и Bluetooth избавляют от необходимости в USB-адаптере;
- отдельная сборка Debian для NAS показывает, что производитель ориентирует плату в том числе на роль компактного файлового сервера;
- компактные размеры сохраняются на уровне линейки NEO.
Для чего подходит NanoPi NEO Plus2
- Компактный NAS — благодаря встроенному eMMC и специализированной сборке Debian;
- Точка доступа или маршрутизатор — на FriendlyWrt, с Wi-Fi «из коробки»;
- Встраиваемые IoT-проекты с беспроводной связью — благодаря компактности и встроенному Wi-Fi/Bluetooth;
- Домашняя автоматизация — с подключением датчиков через GPIO.
Если Wi-Fi и eMMC не нужны, а важна минимальная цена, стоит рассматривать базовую NanoPi NEO2.
Преимущества
- встроенный накопитель eMMC на 8 ГБ;
- встроенные Wi-Fi и Bluetooth;
- два независимых порта USB Host;
- компактные размеры платы;
- гигабитный Ethernet.
Ограничения
При выборе NanoPi NEO Plus2 стоит учитывать несколько ограничений.
Во-первых, объём оперативной памяти ограничен 1 ГБ без возможности выбора другой конфигурации.
Во-вторых, видеовыхода HDMI на плате нет — она не предназначена для прямого вывода изображения.
В-третьих, Wi-Fi-модуль поддерживает только стандарты 802.11 b/g/n без более быстрого 802.11ac.
Также производитель не публикует данные о заявленном диапазоне рабочих температур и весе платы для этой конкретной модели.
NanoPi NEO Plus2 и похожие одноплатные компьютеры
Ближе всего к NanoPi NEO Plus2 стоят базовая NanoPi NEO2 (без eMMC и Wi-Fi, дешевле) и модульная NanoPi NEO Core2 (та же платформа, но в виде модуля для встраивания, без Wi-Fi).
| Характеристика | NanoPi NEO Plus2 | NanoPi NEO2 | NanoPi NEO Core2 |
|---|---|---|---|
| SoC | Allwinner H5 | Allwinner H5 | Allwinner H5 |
| RAM | 1 ГБ DDR3 | 512 МБ DDR3 | 512 МБ/1 ГБ DDR3 |
| eMMC | 8 ГБ | Нет | 8/16/32 ГБ |
| Ethernet | 1×Gigabit | 1×Gigabit | 1×Gigabit |
| Wi-Fi/BT | Встроенный (AP6212) | Нет | Нет |
| USB | 2×Host | 1×Type-A + 2 на header | 3×Host (на header) |
| Форм-фактор | Готовая плата, 40×52 мм | Готовая плата, 40×40 мм | Модуль для встраивания, 40×40 мм |
NanoPi NEO Plus2 — самая «укомплектованная из коробки» плата среди трёх: только у неё есть встроенный Wi-Fi. NanoPi NEO Core2 предлагает более гибкий выбор объёма eMMC (до 32 ГБ), но продаётся как модуль без корпуса и Wi-Fi, требующий собственной carrier-платы.
Заключение
NanoPi NEO Plus2 — компактный одноплатный компьютер на SoC Allwinner H5 со встроенными eMMC на 8 ГБ и модулем Wi-Fi/Bluetooth, расширяющий возможности базовой NanoPi NEO2.
Плата хорошо подходит для компактных NAS, точек доступа и встраиваемых IoT-проектов с беспроводной связью, но ограничена 1 ГБ памяти и не имеет видеовыхода.
Главное преимущество NanoPi NEO Plus2 — сочетание встроенного накопителя, беспроводной связи и компактных размеров «из коробки», что делает плату удобным готовым решением там, где важна минимальная подготовка перед использованием.
