NanoPi R6C — сетевой одноплатный компьютер от FriendlyELEC на восьмиядерном SoC Rockchip RK3588S, той же платформе, что используется в NanoPi R6S. В отличие от R6S, плата R6C жертвует одним из портов 2,5 Гбит/с Ethernet в пользу слота M.2 для NVMe-накопителя и получает более удобный для подключения периферии стандартный 30-контактный GPIO-разъём вместо компактного FPC-коннектора.
Как и R6S, плата построена на четырёх производительных ядрах Cortex-A76 (до 2,4 ГГц) и четырёх энергоэффективных ядрах Cortex-A55 (до 1,8 ГГц), с графикой Mali-G610 MP4 и NPU производительностью до 6 TOPS. Это заметно мощнее плат линейки R5, но с другим набором интерфейсов, ориентированным не только на маршрутизацию, но и на NAS-сценарии.
NanoPi R6C выпускается в нескольких конфигурациях памяти и накопителя: 4 ГБ или 8 ГБ LPDDR4X, с 32 ГБ eMMC или вовсе без встроенного eMMC. Плата поддерживает FriendlyWrt, Ubuntu, Debian, Android, Buildroot, OpenMediaVault и Proxmox VE.
Основные характеристики NanoPi R6C
- Процессор: Rockchip RK3588S, 4 × Cortex-A76 (до 2,4 ГГц) + 4 × Cortex-A55 (до 1,8 ГГц)
- Архитектура: ARM big.LITTLE, 64-бит
- Графика: Mali-G610 MP4 (OpenGL ES до 3.2, Vulkan 1.2, OpenCL до 2.2)
- NPU: до 6 TOPS, поддержка INT4/INT8/INT16/FP16
- Оперативная память: 4 ГБ или 8 ГБ LPDDR4X, 2133 МГц (в зависимости от комплектации)
- Встроенное хранилище: 32 ГБ eMMC или без eMMC (в зависимости от комплектации)
- Слот для карт памяти: microSD (режим до SDR104)
- Расширение хранилища: M.2 Key M, PCIe 2.1 x1, поддержка NVMe
- Сетевые интерфейсы: 1 × Gigabit Ethernet + 1 × PCIe 2.5G Ethernet
- Wi-Fi: отсутствует
- Bluetooth: отсутствует
- USB: 1 × USB 3.0 Type-A, 1 × USB 2.0 Type-A
- Видео: HDMI (2.1/2.0/1.4) до 7680×4320@60 Гц
- GPIO: 30-контактный разъём 2,54 мм (SPI, UART, I²C, SPDIF, I²S, PWM, GPIO)
- Питание: USB-C с поддержкой PD, вход 5В/9В/12В/20В
- Размеры платы: 62 × 90 мм, 8-слойный PCB
- Операционная система: FriendlyWrt, Ubuntu, Debian, Android, FriendlyCore, Buildroot, OpenMediaVault, Proxmox VE
FriendlyELEC выпускает NanoPi R6C в нескольких вариантах памяти и накопителя, включая версии без встроенного eMMC — в этом случае система загружается с microSD или NVMe-накопителя через M.2. При выборе платы стоит уточнять точную комплектацию у продавца.
Технические характеристики
Процессор и SoC
NanoPi R6C построена на том же SoC, что и NanoPi R6S — Rockchip RK3588S с гетерогенной архитектурой ARM big.LITTLE: четыре производительных ядра Cortex-A76 (до 2,4 ГГц) и четыре энергоэффективных ядра Cortex-A55 (до 1,8 ГГц). Такое разделение позволяет системе поручать фоновые задачи экономичным ядрам, оставляя быстрые ядра для пиковой нагрузки.
В SoC также встроен NPU производительностью до 6 TOPS (форматы INT4/INT8/INT16/FP16) и видеопроцессор с поддержкой декодирования 8K@60fps в H.265 и VP9, 8K@30fps в H.264, 4K@60fps в AV1, а также аппаратного кодирования 8K@30fps в H.264 и H.265 — идентично характеристикам NanoPi R6S.
Графический процессор
Графика реализована на Mali-G610 MP4 с поддержкой OpenGL ES 1.1/2.0/3.2, Vulkan 1.2 и OpenCL до версии 2.2. Видеовыход HDMI поддерживает стандарты 2.1/2.0/1.4 и разрешение до 7680×4320@60 Гц (8K). Как и у R6S, HDMI на R6C присутствует, но плата в первую очередь ориентирована на сетевые и серверные задачи без подключённого монитора.
Оперативная память
Плата доступна с 4 ГБ или 8 ГБ памяти LPDDR4X (2133 МГц, 64-бит), распаянной на плате без возможности расширения. Для маршрутизации и NAS-задач с одним-двумя сервисами достаточно версии на 4 ГБ, для одновременной работы нескольких Docker-контейнеров или задач на NPU предпочтительнее 8 ГБ.
Сетевые интерфейсы
NanoPi R6C оснащена двумя Ethernet-портами: одним встроенным Gigabit Ethernet и одним портом 2,5 Гбит/с через линию PCIe. Это на один порт 2,5G меньше, чем у NanoPi R6S (там таких портов два) — компромисс в пользу освободившегося места под слот M.2.
Точная модель контроллеров сетевых портов в открытой спецификации производителя не указана. Встроенных Wi-Fi и Bluetooth на плате нет; при необходимости беспроводного подключения используется внешний USB-адаптер.
USB и другие интерфейсы
На плате доступны два USB-порта формата Type-A: один USB 3.0 и один USB 2.0 — так же, как на NanoPi R6S.
Порт USB-C используется для питания с поддержкой Power Delivery. Отдельно предусмотрена отладка через UART — как через 3-контактный разъём 2,54 мм, так и через встроенный переходник USB-C в TTL.
Видеовыход реализован через HDMI с поддержкой до 8K@60 Гц. GPIO вынесен на полноразмерный 30-контактный разъём с шагом 2,54 мм, что удобнее для подключения стандартных плат расширения и модулей, чем компактный FPC-разъём на NanoPi R6S.
Хранилище
Встроенное хранилище — 32 ГБ eMMC либо его полное отсутствие, в зависимости от выбранной комплектации. Дополнительно на плате есть слот microSD с поддержкой режима до SDR104.
Главное отличие от NanoPi R6S — наличие слота M.2 Key M (PCIe 2.1 x1) с поддержкой NVMe-накопителей. Это делает R6C заметно удобнее для NAS-сценариев с быстрым локальным хранилищем большого объёма.
GPIO и периферия
GPIO на NanoPi R6C представлен стандартным 30-контактным разъёмом с шагом 2,54 мм, через который доступны до одного интерфейса SPI, до трёх UART, до трёх I²C, два SPDIF, один I²S, до трёх PWM и линии GPIO общего назначения. Это заметно больше возможностей для подключения периферии, чем компактный 12-контактный FPC-разъём на NanoPi R6S.
На плате также есть четыре индикаторных светодиода (SYS, WAN, LAN, LED1), кнопка MASK для прошивки eMMC, пользовательская кнопка и 2-контактный разъём 1,27/1,25 мм для батареи RTC (микросхема HYM8563TS). Наличие ИК-приёмника в открытой документации производителя однозначно не подтверждено — в описании поддержки Android упоминается инфракрасное управление «только для моделей с ИК-приёмником», без уточнения, относится ли это к R6C.
Разъём GPIO (30 контактов) — распиновка
30-контактный разъём с шагом 2,54 мм выводит до 20 линий GPIO, а также интерфейсы SPI, UART, I²C, PWM и I²S. Все сигналы работают на уровне 3,3 В. Выход VCC_3V3_S3 рассчитан на ток до 500 мА, выход VCC_5V0 — до 1 А.
| Pin | Назначение | Pin | Назначение |
|---|---|---|---|
| 1 | VCC_3V3_S3* | 2 | VCC_5V0* |
| 3 | I2C8_SDA_M2 | 4 | VCC_5V0* |
| 5 | I2C8_SCL_M2 | 6 | GND |
| 7 | GPIO4_A0/I2S1_MCLK_M0 | 8 | GPIO3_C4/UART5_TX_M1 |
| 9 | GND | 10 | GPIO3_C5/UART5_RX_M1 |
| 11 | GPIO4_A1/I2S1_SCLK_M0 | 12 | GPIO0_D4/PWM3_IR_M0 |
| 13 | GPIO4_A2/I2S1_LRCK_M0 | 14 | GND |
| 15 | GPIO4_A5/I2S1_SDI0_M0 | 16 | GPIO4_A6/I2S1_SDI1_M0 |
| 17 | VCC_3V3_S3* | 18 | GPIO4_B1/I2S1_SDO0_M0 |
| 19 | GPIO1_B2/SPI0_MOSI_M2/UART4_RX_M2 | 20 | GND |
| 21 | GPIO1_B1/SPI0_MISO_M2 | 22 | GPIO4_B2/I2S1_SDO1_M0 |
| 23 | GPIO1_B3/SPI0_CLK_M2/UART4_TX_M2 | 24 | GPIO1_B4/SPI0_CS0_M2 |
| 25 | GND | 26 | GPIO1_A2/PWM0_M2/I2C4_SDA_M3 |
| 27 | GPIO1_B6/UART1_TX_M1/I2C5_SCL_M3/SPDIF0_TX_M0 | 28 | GPIO1_B7/UART1_RX_M1/I2C5_SDA_M3/SPDIF1_TX_M0 |
| 29 | GPIO1_A3/PWM1_M2/I2C4_SCL_M3 | 30 | GND |
Debug UART Pin Spec
3-контактный разъём консольного UART (уровень 3,3В, скорость 1 500 000 бод) для отладки загрузки и работы с консолью без сетевого доступа.
| Pin | Назначение |
|---|---|
| 1 | GND |
| 2 | UART2_TX_M0_DEBUG — выход |
| 3 | UART2_RX_M0_DEBUG — вход |
Питание
Питание подаётся через разъём USB-C с поддержкой Power Delivery; плата принимает входное напряжение 5В, 9В, 12В или 20В. Точный рекомендуемый ток блока питания в открытой спецификации производителя не указан.
Охлаждение
Официальная документация не описывает штатное решение охлаждения для NanoPi R6C и не упоминает отдельный разъём для вентилятора. Заявленный диапазон рабочих температур — 0…70 °C. Учитывая производительный SoC RK3588S, под длительной нагрузкой (маршрутизация на высокой скорости, работа с NVMe-накопителем или NPU) стоит предусмотреть как минимум пассивный радиатор.

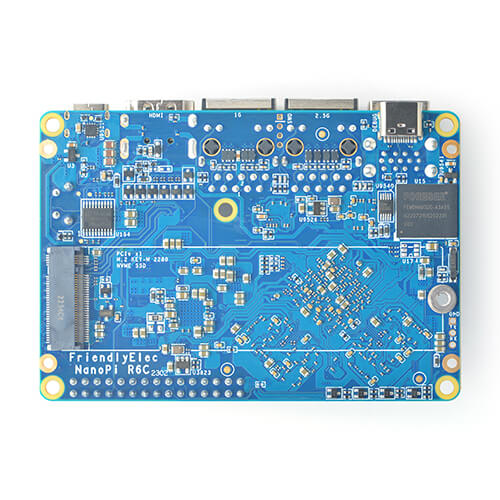

Размеры и конструкция
Плата выполнена в формате 62 × 90 мм на 8-слойном текстолите — том же формфакторе, что и у NanoPi R6S и NanoPi R5S. Точные данные о весе платы производитель не публикует.

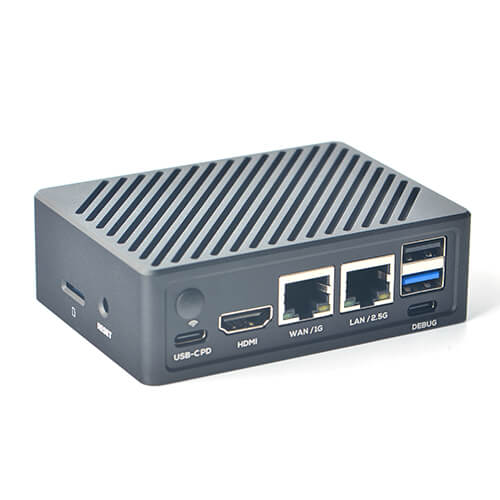

Интерфейсы и разъёмы
На плате NanoPi R6C расположены следующие основные разъёмы:
- Ethernet ×2 — один Gigabit-порт и один порт 2,5 Гбит/с;
- USB 3.0 Type-A — для быстрых внешних накопителей и периферии;
- USB 2.0 Type-A — для флеш-накопителей и низкоскоростной периферии;
- HDMI — видеовыход до 8K@60 Гц;
- microSD — слот для карт памяти;
- M.2 Key M — слот для NVMe-накопителя;
- USB-C (питание) — вход питания с поддержкой Power Delivery;
- GPIO (30 контактов, 2,54 мм) — интерфейсы SPI, UART, I²C, SPDIF, I²S, PWM и линии общего назначения;
- Разъём RTC-батареи — для сохранения времени при отключении от сети.
Наличие слота M.2 и полноразмерного GPIO-разъёма делает компоновку R6C удобнее для NAS-сценариев и подключения периферии, чем у более сетевой по духу NanoPi R6S.
Операционные системы
- FriendlyWrt — сборка на основе OpenWrt для использования платы в роли готового маршрутизатора;
- Ubuntu и FriendlyCore — для серверных задач, разработки и Docker;
- Debian — для тех же сценариев с более лёгким базовым окружением;
- OpenMediaVault — готовая NAS-система на базе Debian, особенно уместная благодаря поддержке NVMe через M.2;
- Proxmox VE — для лёгкой виртуализации;
- Android — для мультимедийных и пользовательских сценариев;
- Buildroot — минималистичное встраиваемое окружение.
Возможности и особенности
- слот M.2 с поддержкой NVMe в сочетании с производительным RK3588S делает R6C удобной основой для быстрого компактного NAS;
- полноразмерный 30-контактный GPIO упрощает подключение внешней электроники и модулей расширения;
- NPU до 6 TOPS позволяет использовать плату для лёгких задач локального инференса, например обработки видео с камер;
- готовая поддержка OpenMediaVault и Proxmox VE упрощает развёртывание NAS или виртуализации без ручной настройки с нуля.
Для чего подходит NanoPi R6C
Сочетание производительного SoC, слота M.2 и двух Ethernet-портов делает NanoPi R6C подходящей платой для следующих сценариев:
- NAS — с NVMe-накопителем через M.2 и системой OpenMediaVault;
- Домашний или офисный маршрутизатор — на FriendlyWrt, с гигабитным WAN и портом 2,5 Гбит/с на LAN;
- VPN-сервер и Docker-хост — благодаря производительному SoC и до 8 ГБ RAM;
- Лёгкая виртуализация — через Proxmox VE, для нескольких небольших виртуальных машин;
- Проекты с внешней электроникой — благодаря полноразмерному GPIO-разъёму.
Если приоритет — максимальное число портов 2,5 Гбит/с для многопортовой маршрутизации, лучше подойдёт NanoPi R6S; если важнее компактность в ущерб гибкости портов — NanoPi R5C или R2C.
Преимущества
- слот M.2 с поддержкой NVMe-накопителей;
- производительный 8-ядерный SoC RK3588S с NPU до 6 TOPS;
- полноразмерный 30-контактный GPIO-разъём;
- готовая поддержка OpenMediaVault и Proxmox VE;
- гибкий выбор конфигураций памяти и eMMC.
Ограничения
При выборе NanoPi R6C стоит учитывать несколько ограничений.
Во-первых, на плате только один порт 2,5 Гбит/с вместо двух, как на NanoPi R6S — для многопортовой маршрутизации на повышенной скорости этого может быть недостаточно.
Во-вторых, отсутствуют встроенные Wi-Fi и Bluetooth; для беспроводного подключения нужен внешний USB-адаптер.
В-третьих, на плате всего два USB-порта (USB 3.0 и USB 2.0), а порт USB-C используется исключительно для питания.
Также некоторые комплектации поставляются вовсе без встроенного eMMC — в этом случае система будет загружаться только с microSD или NVMe-накопителя, что стоит учитывать при планировании начальной настройки.
NanoPi R6C и похожие одноплатные компьютеры
Ближе всего к NanoPi R6C стоят NanoPi R6S (та же платформа RK3588S, другой набор портов) и NanoPi R5S (тот же формфактор платы, но менее производительный SoC RK3568B2 и без слота M.2 в жертву NPU).
| Характеристика | NanoPi R6C | NanoPi R6S | NanoPi R5S |
|---|---|---|---|
| SoC | RK3588S | RK3588S | RK3568B2 |
| CPU | 4×A76 + 4×A55 | 4×A76 + 4×A55 | 4×A55 |
| RAM | 4/8 ГБ LPDDR4X | 8 ГБ LPDDR4X | 2/4 ГБ LPDDR4X |
| eMMC | 32 ГБ / нет | 32 ГБ | 8/16 ГБ |
| Ethernet | 1 GbE + 1×2,5G | 1 GbE + 2×2,5G | 1 GbE + 2×2,5G |
| M.2 (NVMe) | Есть (PCIe 2.1 x1) | Нет | Есть (PCIe 2.1 x1) |
| GPIO | 30-pin 2,54 мм | 12-pin FPC | 12-pin FPC |
| USB | USB 3.0 + USB 2.0 | USB 3.0 + USB 2.0 | 2 × USB 3.2 Gen1 |
| Размер | 62×90 мм | 62×90 мм | 62×90 мм |
Основное различие между R6C и R6S — в наборе портов: R6C жертвует одним 2,5G Ethernet-портом в пользу слота M.2 для NVMe-накопителя и получает более удобный полноразмерный GPIO. NanoPi R5S предлагает похожий набор портов и тоже имеет слот M.2, но построена на заметно менее производительном SoC без ядер Cortex-A76 и с NPU почти на порядок слабее.
Заключение
NanoPi R6C — сетевой одноплатный компьютер на базе Rockchip RK3588S, сочетающий два Ethernet-порта, слот M.2 для NVMe-накопителя и полноразмерный GPIO-разъём. По вычислительной мощности плата идентична NanoPi R6S, но распределяет интерфейсы иначе — в пользу локального хранилища и подключения периферии, а не третьего сетевого порта.
R6C хорошо подходит для NAS-сценариев на OpenMediaVault, домашних маршрутизаторов и Docker-хостов, а также для проектов с внешней электроникой благодаря полноразмерному GPIO. Для многопортовой маршрутизации на скорости 2,5 Гбит/с лучше подойдёт NanoPi R6S.
Главное преимущество NanoPi R6C — сочетание производительного SoC RK3588S, слота M.2 и удобного GPIO, что делает плату разумным выбором там, где важны локальное хранилище и расширяемость, а не максимальное число сетевых портов.
