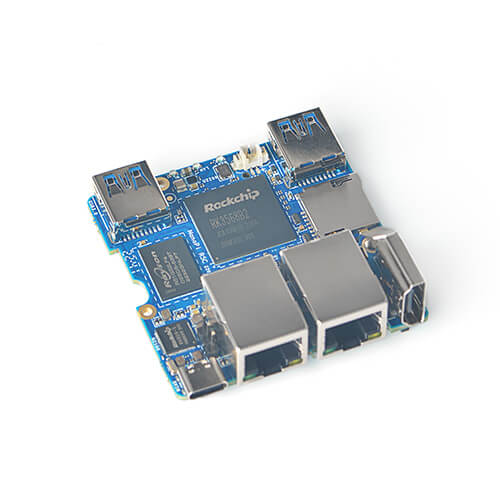

NanoPi R5C — компактный сетевой одноплатный компьютер от FriendlyELEC на базе SoC Rockchip RK3568B2. Плата рассчитана прежде всего на сетевые и встраиваемые проекты и оснащена двумя портами Ethernet 2,5 Гбит/с. При размерах всего 58 × 58 мм она заметно компактнее NanoPi R5S, сохраняя ту же аппаратную платформу RK3568B2.
В основе NanoPi R5C находятся четыре ядра ARM Cortex-A55 с частотой до 2,0 ГГц, графический процессор Mali-G52 и NPU производительностью около 0,8 TOPS. Плата выпускается в конфигурации 4 ГБ LPDDR4X + 32 ГБ eMMC и дополнительно поддерживает загрузку с microSD.
Главная особенность R5C — сочетание двух 2,5-гигабитных сетевых портов и очень компактного корпуса. В отличие от NanoPi R5S, отдельного Gigabit Ethernet здесь нет, а установленный слот M.2 Key E предназначен для беспроводных модулей Wi-Fi/Bluetooth, а не для NVMe-накопителя.
Основные характеристики NanoPi R5C
- SoC: Rockchip RK3568B2
- Процессор: 4 × ARM Cortex-A55, до 2,0 ГГц
- Графика: Mali-G52 1-Core-2EE
- NPU: около 0,8 TOPS
- Оперативная память: 4 ГБ LPDDR4X
- Встроенное хранилище: 32 ГБ eMMC
- Дополнительное хранилище: microSD с поддержкой UHS-I
- Сеть: 2 × Ethernet 2,5 Гбит/с
- Беспроводная связь: опционально через M.2 Key E
- USB: 2 × USB 3.2 Gen 1 Type-A
- Видео: HDMI 1.4/2.0, до 4096 × 2304 при 60 Гц
- Отладка: Debug UART, 3,3 В, 1 500 000 бод
- Питание: USB-C, 5 В
- Размеры: 58 × 58 × 1,6 мм
- PCB: 8 слоёв
- Рабочая температура: 0…70 °C
Конфигурация платы фиксированная: FriendlyELEC выпускает NanoPi R5C с 4 ГБ LPDDR4X и 32 ГБ eMMC. Расширить оперативную память нельзя, однако для системы можно использовать microSD.
Технические характеристики
Процессор и SoC
В NanoPi R5C установлен Rockchip RK3568B2 с четырьмя процессорными ядрами ARM Cortex-A55. Максимальная частота составляет до 2,0 ГГц. Это полностью однотипная четырёхъядерная конфигурация без разделения ядер на производительные и энергоэффективные.
SoC также содержит видеопроцессор с аппаратным декодированием видео H.265, H.264 и VP9 в разрешении до 4K@60fps, а также аппаратным кодированием H.264 и H.265 до 1080p@60fps. Отдельный NPU обеспечивает производительность около 0,8 TOPS.
Графический процессор
За обработку графики отвечает Mali-G52 1-Core-2EE. GPU поддерживает OpenGL ES 1.1, 2.0 и 3.2, Vulkan 1.0 и 1.1, а также OpenCL 2.0 Full Profile.
Видеовыход выполнен через HDMI и поддерживает режимы HDMI 1.4 и HDMI 2.0, 10-битный Deep Color, 3D-видеоформаты и разрешение до 4096 × 2304 при 60 Гц. Поэтому ограничивать возможности HDMI только режимом 1080p@120Hz некорректно — это один из доступных режимов, а не максимальное разрешение интерфейса.
Оперативная память
NanoPi R5C оснащается 4 ГБ LPDDR4X, распаянной непосредственно на плате. Других официальных вариантов объёма оперативной памяти для R5C FriendlyELEC не указывает.
Сетевые интерфейсы
NanoPi R5C оборудована двумя портами Ethernet 2,5 Гбит/с. Оба сетевых интерфейса реализованы через PCIe, поэтому плата ориентирована на сценарии, где нужны два высокоскоростных сетевых соединения.
Отдельного порта Gigabit Ethernet на R5C нет. Это одно из главных отличий платы от NanoPi R5S, оснащённой одним гигабитным и двумя 2,5-гигабитными интерфейсами.
Wi-Fi и Bluetooth
Встроенных Wi-Fi и Bluetooth на плате нет. Для беспроводной связи предусмотрен разъём M.2 Key E, подключённый по PCIe 2.1 x1 и USB 2.0.
В официальной документации FriendlyELEC в качестве совместимых M.2-модулей, например, указан Realtek RTL8822CE. Таким образом, беспроводные интерфейсы можно добавить отдельно, не занимая USB-порт.
USB и видеовыход
На плате находятся два полноразмерных порта USB 3.2 Gen 1 Type-A. Каждый USB-порт имеет отдельную защиту от перегрузки по току с ограничением 1,4 А.
Для подключения монитора или телевизора используется HDMI. Интерфейс поддерживает HDMI 1.4 и HDMI 2.0, 10-битный Deep Color, 3D-видеоформаты и разрешения вплоть до 4096 × 2304 при 60 Гц.
Разъём USB-C предназначен для питания платы. В аппаратной спецификации указан вход 5 В; при этом в руководстве FriendlyELEC рекомендуется использовать USB-C PD-зарядное устройство мощностью от 10 Вт.
Хранилище
Для хранения данных NanoPi R5C использует встроенный 32-гигабайтный eMMC и слот microSD с поддержкой UHS-I.
Слота M.2 Key M для NVMe на плате нет. Единственный M.2-разъём имеет формат Key E и предназначен для беспроводных модулей.
GPIO и периферия
В отличие от NanoPi R5S и NanoPi R6C, у NanoPi R5C нет отдельного многоконтактного разъёма общего назначения для GPIO. Поэтому плата не ориентирована на проекты, где требуется большое количество доступных пользовательских линий GPIO, I2C, SPI или PWM.
При этом на самой плате используются GPIO для управления четырьмя индикаторами состояния: SYS, WAN, LAN и WL. Также предусмотрены кнопка MASK для работы с eMMC и одна пользовательская кнопка.
Debug UART
Для низкоуровневой отладки предусмотрен трёхконтактный разъём Debug UART с логическими уровнями 3,3 В. Скорость последовательного порта по умолчанию составляет 1 500 000 бод.
| Контакт | Назначение |
|---|---|
| 1 | GND |
| 2 | UART2DBG_TX — выход |
| 3 | UART2DBG_RX — вход |
RTC
На плате предусмотрен двухконтактный разъём для резервного питания RTC. Используется микросхема HYM8563TS. В документации FriendlyELEC для RTC указано типичное потребление резервного питания около 0,25 мкА при VDD = 3,0 В и температуре 25 °C.
Питание
Питание NanoPi R5C подаётся через USB-C. В спецификации платы указан вход 5 В. Для запуска FriendlyELEC рекомендует использовать USB-C PD-источник питания мощностью от 10 Вт.
Охлаждение и рабочая температура
Официальная аппаратная спецификация указывает диапазон рабочей температуры 0…70 °C. Отдельный штатный разъём вентилятора в списке аппаратных интерфейсов R5C не заявлен.
При длительной высокой нагрузке на процессор или сетевые интерфейсы использование радиатора может быть полезным, особенно при установке платы в закрытом корпусе.

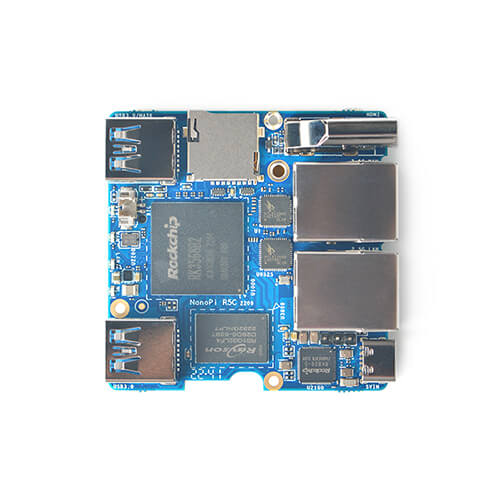

Размеры и конструкция
NanoPi R5C выполнена на 8-слойной печатной плате толщиной 1,6 мм. Габариты платы составляют всего 58 × 58 мм, поэтому она заметно компактнее NanoPi R5S и большинства сетевых одноплатных компьютеров с аналогичным набором интерфейсов.
Интерфейсы и разъёмы
Основные внешние интерфейсы NanoPi R5C:
- Ethernet ×2 — два порта 2,5 Гбит/с;
- USB 3.2 Gen 1 Type-A ×2 — подключение накопителей и периферии;
- HDMI — видеовыход до 4096 × 2304 при 60 Гц;
- microSD — загрузка и хранение данных;
- M.2 Key E — установка Wi-Fi/Bluetooth-модуля;
- USB-C — вход питания 5 В;
- Debug UART — консольный интерфейс для отладки;
- RTC — разъём резервного питания часов реального времени.
Набор интерфейсов хорошо соответствует назначению R5C как компактного сетевого шлюза. При этом по сравнению с R5S здесь пришлось отказаться от третьего Ethernet-порта, NVMe-интерфейса M.2 Key M и части расширительных возможностей.
Операционные системы
FriendlyELEC предоставляет для NanoPi R5C широкий набор официальных систем и образов. В актуальном списке присутствуют следующие варианты:
- FriendlyWrt — система на базе OpenWrt для сетевых сценариев;
- Ubuntu — включая настольные и минимальные варианты;
- Debian — включая актуальные образы для серверных задач;
- FriendlyCore — минимальная консольная система;
- Android 12/14 и Android TV;
- Buildroot — для встраиваемых систем;
- OpenMediaVault — NAS-система на базе Debian;
- Proxmox VE — официально доступная предварительная сборка;
- Armbian и другие сторонние образы.
Список образов регулярно обновляется. Например, в 2026 году FriendlyELEC обновляла FriendlyWrt до ветки OpenWrt 25.12, а для R5C доступны современные образы Debian и другие варианты программного обеспечения.
Возможности и особенности
- два Ethernet-порта 2,5 Гбит/с в очень компактном корпусе;
- 4 ГБ LPDDR4X и 32 ГБ eMMC уже установлены на плате;
- M.2 Key E позволяет добавить беспроводной модуль без использования USB-порта;
- microSD и eMMC обеспечивают два варианта хранения и загрузки системы;
- HDMI поддерживает высокое разрешение до 4096 × 2304 при 60 Гц;
- поддерживаются FriendlyWrt, Debian, Ubuntu, Android, Buildroot и OpenMediaVault;
- размер платы всего 58 × 58 мм.
Для чего подходит NanoPi R5C
Основное назначение NanoPi R5C — компактные сетевые и встраиваемые системы. Благодаря двум 2,5-гигабитным интерфейсам плата подходит для построения сетевых шлюзов и маршрутизаторов, где требуется высокая скорость обоих соединений.
- Сетевой шлюз — соединение двух высокоскоростных Ethernet-сегментов;
- Маршрутизатор — особенно в конфигурациях на FriendlyWrt;
- Компактный сервер — Docker, сетевые службы и домашняя инфраструктура;
- Лёгкий NAS — благодаря eMMC, microSD и двум быстрым сетевым интерфейсам;
- Мультимедийное устройство — при использовании HDMI и аппаратного видеодекодирования;
- Встраиваемое устройство — благодаря размерам 58 × 58 мм.
При необходимости подключения NVMe-накопителя, большего количества GPIO или третьего Ethernet-порта NanoPi R5S подходит лучше благодаря более богатому набору интерфейсов.
Преимущества
- компактный корпус 58 × 58 мм;
- два Ethernet-порта 2,5 Гбит/с;
- 4 ГБ LPDDR4X и 32 ГБ eMMC;
- M.2 Key E для беспроводного модуля;
- два USB 3.2 Gen 1;
- HDMI с поддержкой разрешения до 4096 × 2304@60 Гц;
- широкий выбор официальных образов Linux и Android.
Ограничения
У NanoPi R5C есть несколько особенностей, которые стоит учитывать перед покупкой.
- нет отдельного Gigabit Ethernet — установлены только два порта 2,5 Гбит/с;
- нет M.2 Key M для NVMe, поскольку установленный M.2 предназначен для Wi-Fi/Bluetooth;
- оперативная память ограничена единственной конфигурацией 4 ГБ;
- eMMC также предлагается только в конфигурации 32 ГБ;
- нет отдельного многоконтактного GPIO-разъёма общего назначения;
- официально заявленный вход питания — 5 В через USB-C;
- отдельный разъём для вентилятора в спецификации не указан.
NanoPi R5C и похожие одноплатные компьютеры
Для сравнения NanoPi R5C удобно рассматривать рядом с NanoPi R5S и NanoPi R6C. R5S построена на том же RK3568B2, но предлагает три сетевых порта и M.2 Key M для NVMe. R6C использует более производительный RK3588S, имеет один Gigabit и один 2,5-гигабитный Ethernet, а также 30-контактный GPIO-разъём.
| Характеристика | NanoPi R5C | NanoPi R5S | NanoPi R6C |
|---|---|---|---|
| SoC | RK3568B2 | RK3568B2 | RK3588S |
| CPU | 4 × Cortex-A55 до 2,0 ГГц | 4 × Cortex-A55 до 2,0 ГГц | 4 × Cortex-A76 до 2,4 ГГц + 4 × Cortex-A55 до 1,8 ГГц |
| RAM | 4 ГБ LPDDR4X | 2/4 ГБ LPDDR4X | 4/8 ГБ LPDDR4X |
| eMMC | 32 ГБ | 8/16 ГБ | 32 ГБ или без eMMC |
| Ethernet | 2 × 2,5G | 1 × 1G + 2 × 2,5G | 1 × 1G + 1 × 2,5G |
| M.2 | Key E, Wi-Fi/BT | Key M, NVMe | Key M, NVMe |
| USB | 2 × USB 3.2 Gen 1 | 2 × USB 3.2 Gen 1 | 1 × USB 3.0 + 1 × USB 2.0 |
| GPIO | Нет общего GPIO-разъёма | 12-pin FPC | 30-pin |
| Питание | USB-C, 5 В | USB-C PD | USB-C PD, 5/9/12/20 В |
| Размер | 58 × 58 мм | 62 × 90 мм | 62 × 90 мм |
Таким образом, R5C ориентирована прежде всего на компактность и два одинаковых 2,5-гигабитных сетевых интерфейса. R5S предлагает больше возможностей расширения, а R6C — существенно более мощную вычислительную платформу и полноценный 30-контактный разъём расширения.
Заключение
NanoPi R5C — компактный сетевой одноплатный компьютер на Rockchip RK3568B2, рассчитанный прежде всего на маршрутизаторы, сетевые шлюзы, серверные и встраиваемые проекты.
Главная особенность платы — два Ethernet-порта 2,5 Гбит/с при размерах всего 58 × 58 мм. Дополняют их 4 ГБ LPDDR4X, 32 ГБ eMMC, microSD, два USB 3.2 Gen 1, HDMI и M.2 Key E для установки беспроводного модуля.
При этом R5C сознательно ограничена по возможностям расширения: здесь нет NVMe через M.2 Key M, отдельного Gigabit Ethernet и стандартного многоконтактного GPIO-разъёма. Поэтому главными критериями выбора этой платы остаются компактный размер и наличие двух 2,5-гигабитных сетевых портов.
