Banana PI M2 Zero — это одноплатный компьютер на базе SoC Allwinner H2+ в составе которого входят: 4 ядра ARM Cortex-A7 с тактовой частотой 1.0 ГГц, двухъядерный GPU Mali400MP2 GPU частотой 600 МГц с поддержкой OpenGL ES 2.0. Мини-компьютер несёт на борту 512 МБ оперативной памяти DDR3 SDRAM.

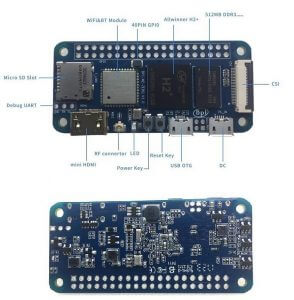

Banana PI M2 Zero — это аналог Raspberry Pi Zero W от «Lemaker». Снаружи очень похожи, а именно расположением компонентов на плате: 40-контактный разъем расширенного ввода-вывода (GPIO), слот для microSD, интерфейс CSI (Camera Serial Interface) для подключения камеры по интерфейсу MIPI, два разъема micro-USB (один для питания, второй для подключения периферийных USB устройств), разъем mini-HDMI. Также поддерживает Wi-Fi сети стандарта 802.11n и Bluetooth 4.0 (Bluetooth Classic и LE).
В отличии от Raspberry Pi Zero W, у Banana PI M2 Zero более мощный процессор (4 ядра против одного), можно подключить внешнюю антенну, у Raspberry Pi Zero W она является частью макетной платы. Также имеет две кнопки для питания и сброса, светодиодный индикатор.
Питание Banana PI M2 Zero осуществляется от 5-вольтового адаптера через разъём micro-USB или пины питания. Рекомендуется использовать источник питания с силой тока 2 А.
Banana PI M2 Zero поддерживает ОС, основанных на Linux ядре: Raspbian, Ubuntu, Android, Debian и др..
Основные характеристики
- SoC Allwinner H2+;
- Процессор 32-битный 4-ядерный ARM Cortex-A7 с тактовой частотой 1.0 ГГц;
- Графический 2-ядерный адаптер Mali400MP2;
- Память на 512 МБ LPDDR3 SDRAM.
- WIFI 802.11n + Bluetooth 4.0 Low Energy (BLE).
Доступные операционные системы
ОС: Ubuntu 16.04 mate
Скачать файл: 2017-07-21-ubuntu-16.04-mate-desktop-demo-bpi-m2z-sd.img.zip
Технические характеристики Banana PI M2 Zero
| Система на кристалле (SoC) |
Allwinner H2+ (CPU + GPU) |
| Процессор |
32-битный 4-ядерный ARM Cortex-A7 с тактовой частотой 1.0-1.2 ГГц, 32KiB Instruction + 32KiB Data L1 cache на ядро и 512KB L2 cache |
| Графический процессор | двухъядерный графический адаптер Mali400MP2 GPU @ 600 мГц с поддержкой OpenGL ES 2.0, Кэш 2-го уровня: 256 КБ |
| ОЗУ | 512 МБ SDRAM LPDDR3 совместно с GPU (Samsung K4B4G1646D-BCK0) |
| Хранилище | слот (T_CARD) для карты памяти (до 64 ГБ) microSDHC |
| Wi-Fi/Bluetooth | Wi-Fi 802.11n и Bluetooth 4.0 (Bluetooth Classic и LE), обеспечиваемые микросхемой AP6212 (возможные варианты AP6181, AP6335); порт для подключения антенны (WIEI) |
| Видео вход | 1 порт Camera Serial Interface (CSI): Поддерживает 8-битные YUV422 CMOS Датчик Интерфейс Поддерживает CCIR656 протокола для NTSC и PAL Поддержка SM пикселей камера Датчик Поддерживает видео захвата решение до 1080P @ 30fps |
| Видео выход | HDMI через разъём mini HDMI (1080p60) |
| Аудио вход | Через I²S |
| Аудио выход | mini HDM |
| USB-порты | 1 порт micro-USB 2.0 (OTG) |
| Периферия | 40 портов ввода-вывода общего назначения (GPIO), UART, I²C/TWI, SPI; пины питания: 3,3 В, 5 В и земля; 3 портов Debug UART и земля (GND RX TX). |
| Питание | 5 В, 2 А через порт micro-USB (PC_IN) или GPIO |
| Кнопки | питания и сброса |
| Индикаторы (LED) | питания |
| Размеры | 60.0 мм x 30.0 мм |
| Вес | 15 г |
| ОС | Raspbian, Ubuntu, Android, Debian |
Распиновка — GPIO (General purpose input-output)
Banana Pi BPI-M2 Zero demo: 1080P video play , glmark2-es2 , wiringpi
