Raspberry Pi Zero W (Wireless) — самый маленький Raspberry Pi мини-компьютер с Wi-Fi и Bluetooth 4.1

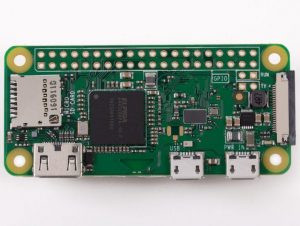

Raspberry Pi Zero W - вид сверхуRaspberry Pi Zero W — это одноплатный компьютер на базе SoC Broadcom BCM2835, что состоит из процессорного ядера ARMv6Z ARM1176JZF-S с тактовой частотой 1 ГГц, GPU Broadcom VideoCore IV 250 МГц и 512 МБ оперативной память SDRAM LPDDR2.

По сравнению с Raspberry Pi Zero Version 1.3, Zero W не претерпел других изменений, кроме добавления чипа беспроводной связи Cypress CYW43438, что поддерживает Wi-Fi сети стандарта 802.11n и Bluetooth 4.1 (Bluetooth Classic и LE), а антенна является частью макетной платы (см. изображение ниже). Этот чип используется и на Raspberry Pi 3 Model B.

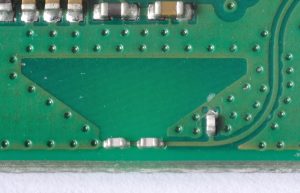

Raspberry Pi Zero W - Антенна
Другие характеристики Raspberry Pi Zero W (Wireless) остались без изменений: SoC, ОЗУ, разъем mini-HDMI, слот для microSD, два разъема micro-USB (один для питания, второй для подключения периферийных USB устройств), интерфейс CSI (Camera Serial Interface) для подключения камеры по интерфейсу MIPI, а также три нераспаянных разъема: 40-контактный разъем расширенного ввода-вывода (GPIO), композитный видео-выход (TV) и разъем (RUN) для сброса.

Питание Raspberry Pi Zero W осуществляется от 5-вольтового адаптера через разъём micro-USB или пины питания. Рекомендуется использовать источник питания с силой тока 2 А.

Raspberry Pi работает в основном на операционных системах, основанных на Linux ядре: Ubuntu MATE, Ubuntu Core, Arch Linux ARM, openSUSE, Gentoo Linux, Raspbian, CentOS, Android, Fedora, Kali Linux и др..

Основные характеристики

  • SoC Broadcom BCM2835;
  • Процессор 32-битный 1-ядерный ARMv6Z ARM1176JZF-S с тактовой частотой 1 ГГц;
  • Графический 2-ядерный сопроцессор Video Core IV® Multimedia;
  • Память на 512 МБ LPDDR2 SDRAM.
  • WIFI 802.11n + Bluetooth 4.1 Low Energy (BLE).

Доступные операционные системы

Android
ОС: Raspbian Jessie with desktop
Скачать файл: 2017-07-05-raspbian-jessie.zip
Android
ОС: Raspbian Jessie Lite
Скачать файл: 2017-07-05-raspbian-jessie-lite.zip
Android
ОС: OSMC Raspberry Pi 1 / Zero / Zero W
Скачать файл: OSMC_TGT_rbp1_20170705.img.gz
Android
ОС: OSMC Raspberry Pi 1 / Zero / Zero W
Скачать файл: OSMC_TGT_rbp1_20170615.img.gz
Android
ОС: OSMC Raspberry Pi 1 / Zero / Zero W
Скачать файл: OSMC_TGT_rbp1_20170504.img.gz
Android
ОС: OSMC Raspberry Pi 1 / Zero / Zero W
Скачать файл: OSMC_TGT_rbp1_20170325.img.gz
Android
ОС: OSMC Raspberry Pi 1 / Zero / Zero W
Скачать файл: OSMC_TGT_rbp1_20170210.img.gz
Android
ОС: OSMC Raspberry Pi 1 / Zero / Zero W
Скачать файл: OSMC_TGT_rbp1_20170129.img.gz
Android
ОС: LibreELEC Raspberry Pi v1 and Raspberry Pi Zero
Скачать файл: LibreELEC-RPi.arm-8.0.2.img.gz

Технические характеристики Raspberry Pi Zero W

Raspberry Pi Zero W - оборудование

Система на кристалле (SoC)
 Broadcom BCM2835 (CPU, GPU, DSP и SDRAM)
Процессор
 32-битный 1-ядерный ARMv6Z ARM1176JZF-S с тактовой частотой 1 ГГц, 16 КБ cache L1 и 128 КБ cache L2 (семейство ARM11)
Графический процессор Двухъядерный GPU VideoCore IV® с тактовой частотой @ 250 МГц поддерживает стандарты OpenGL ES 2.0, OpenVG, MPEG-2, VC-1 и способен кодировать, декодировать и выводить Full HD-видео (1080p, 30 FPS, H.264 High-Profil)
ОЗУ 512 МБ SDRAM LPDDR2 400 МГц (совместно с GPU)
Хранилище слот для карты памяти MicroSDHC
Дата выхода февраль 2017
Целевая цена (USD) $10
Wi-Fi/Bluetooth Wi-Fi 802.11n и Bluetooth 4.1 (Bluetooth Classic и LE), обеспечиваемые микросхемой Cypress CYW43438
Видео вход 1 x CSI для подключения камеры по интерфейсу MIPI
Видео выход 1 x HDMI через разъём mini HDMI (1080p60)
1 x композитное видео через два контакта на плате (помечены как TV)
Аудио вход Через I²S
Аудио выход HDMI
USB-порты 1 порт Micro-USB 2.0 напрямую от BCM2835
Периферия 40 портов ввода-вывода общего назначения (GPIO), UART (Serial), I²S, I²C/TWI, SPI с селектором между двумя устройствами; пины питания: 3,3 В, 5 В и земля.
Питание 5 В, 2 А через порт micro-USB или GPIO
Энергопотребление 100 мА (0.5 Вт) в среднем (режиме ожидания), 350 мА (1.75 Вт) максимум, в условиях стресса (монитор, клавиатура и мышь подключены)
Размеры 67.6 мм x 30.0 мм x 5.0 мм
Вес 9 г
ОС Raspbian, Ubuntu, Debian, Fedora, Arch Linux, Gentoo, RISC OS, Android, Firefox OS, NetBSD, FreeBSD, Slackware, Tiny Core Linux

Raspberry Pi Zero V 1.2 - аппаратура

Распиновка — GPIO (General purpose input-output)

Raspberry Pi Zero W - GPIO (распиновка)

Фото галерея Raspberry Pi Zero W

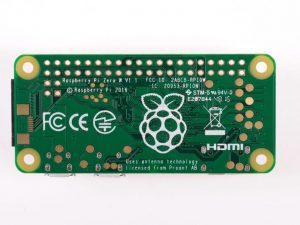

Raspberry Pi Zero W - вид снизу
Raspberry Pi Zero W - CSI

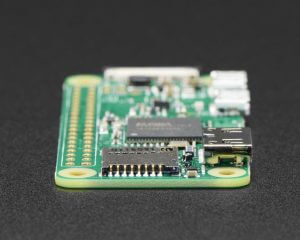

Raspberry Pi Zero W - microSD слот
Raspberry Pi Zero W - mini HDMI, microUSB

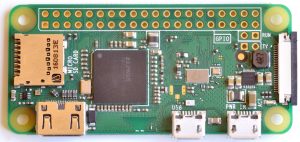

Raspberry Pi Zero W - вид сверху
Raspberry Pi Zero W
Raspberry Pi Zero W
