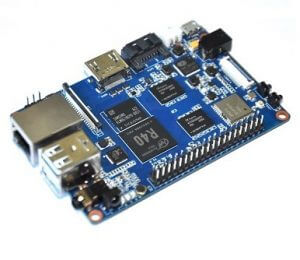

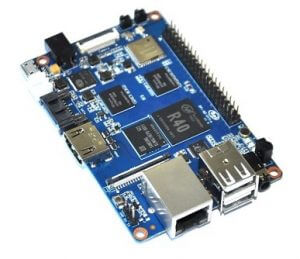

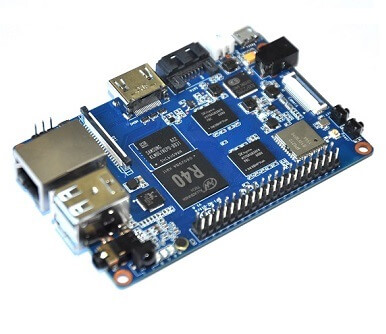

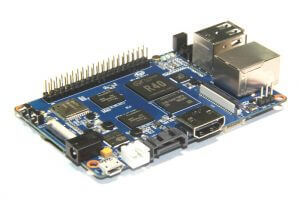

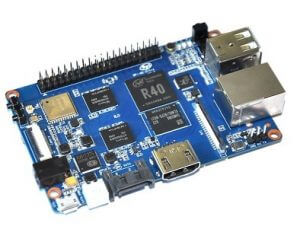

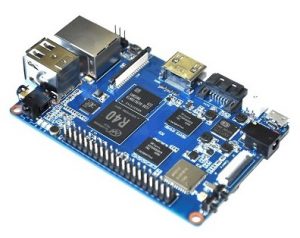

Banana PI M2 Ultra одноплатный четырёх-ядерный компьютер построенный на базе Allwinner R40. Этот чип объединяет четыре ядра ARM Cortex-A7, графический ускоритель Mali-400 MP2 и контроллер памяти DDR3/DDR3L/LPDDR2/LPDDR3. Плата несёт на борту 2 Гбайт DDR3 SDRAM ОЗУ, eMMC на 8 Гбайт, но можно менять на 16, 32 или 64 Гбайт.
Есть слот для карты microSD вместимостью до 256 Гбайт и порт SATA для подключения HDD/SSD. BPI-M2 Ultra имеет встроенный Wi-Fi 802.11b/g/n и Bluetooth 4.0, а также контроллер Gigabit Ethernet (10/100/1000 LAN), два порта USB 2.0, интерфейс HDMI 1.4 для вывода изображения, разъём Micro-USB, 3.5 мм аудио гнездо с микрофоном, а также есть и встроенный микрофон. Поддерживаются интерфейсы GPIO, I2C, SPI, UART и др. Есть слот для подключения литий-ионного 3.7 В аккумулятора.
Можно установить операционные системы, такие как: Android, Debian, Ubuntu, Raspbian и др. Цена составляет около 50$ США, ссылка на AliExpress в конце статьи.
Основные характеристики Banana PI M2 Ultra
- SoC Allwinner R40;
- Процессор 32-битный 4-ядерный ARM Cortex-A7 с тактовой частотой до 1.0 ГГц;
- 2 GB DDR3 SDRAM 733MHz;
- 8 GB eMMC (можно менять на 16, 32 и 64 GB);
- Wi-Fi (AP6212) и Bluetooth;
- SATA.
Смотрите также:
Установка Linux: Запись образа Ubuntu Mate на карту памяти для Banana Pi BPI-M3
Установка Android: Установка Android на Orange Pi/Banana Pi/Raspberry Pi
Удаленный доступ: Banana Pi BPI-M3 – удаленный доступ к рабочему столу из Windows
Доступные операционные системы
ОС | Поддержка GPU |
Версия | Версия ядра |
Релиз |
---|---|---|---|---|
![]() Ubuntu 16.04 xenial |
Нет | minimal | 3.10.65 | 2016-09-29 |
![]() Debian |
Да | Jessie 8 mate | 3.10.65 | 2016-09-28 |
![]() Debian |
Нет | Jessie 8 | 3.10.65 | 2016-09-27 |
![]() Ubuntu 16.04 |
Да | edu-docker | 3.10.65 | 2016-09-26 |

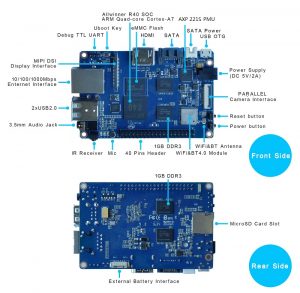

Технические характеристики
Процессор | Allwinner R40 ARM Cortex-A7 Quad Core 1.5 GHz, 256KB L1 cache и 512KB L2 cache |
Графический процессор | двухъядерный Mali400 MP2 500MHz поддерживает OpenGL ES 2.0 OpenCL 1x, DX9_3, OpenVG, 1080p45 H.264 |
Объем оперативной памяти | 2GB LPDDR3 733MHz |
Объем встроенной памяти | 8GB eMMC Flash, microSDXC-Card до 256 ГБ, SATA 2.0 порт (USB-to-SATA bridge) |
Lan | 10/100/1000 Mb/s Etdernet (Realtek RTL8211E/D) |
Wi-Fi | WiFi 802.11 b/g/n (AP6212) |
Bluetootd | Bluetootd BT4.0 |
Видео-камера | 1 x Camera Serial Interface (CSI) коннектор, 8-bit YUV422 CMOS, 1080p@30fps |
Видео выход | HDMI 1.4 (Type A Full), MIPI Display Serial Interface (DSI) для LCD Panel |
Звуковой вход | Встроенный микрофон |
Звуковой выход | ⌀3.5 мм стерео выход и HDMI |
USB | USB 2.0 PORT (x2), USB OTG (x1) |
Прочее | Встроенный ИК-порт |

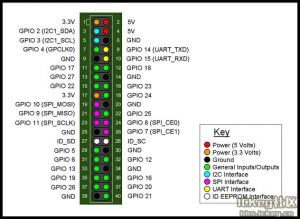

Периферия | Шина расширения на 40 пин: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI или PWM |
Кнопки | Reset, Power и U-boot |
Индикаторы | Power Status и RJ45 |
Питание | 5 В 2 А через разъём микро-USB (OTG) или аналогичный разъём питания |

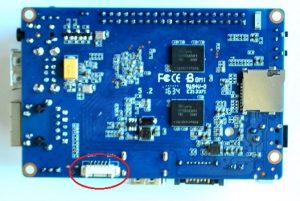

Аккумулятор | Порт подключения литий-ионного 3.7 В аккумулятора |
Размеры | 92 x 60 мм |
Вес | 48 г |
ОС | Android и Linux |
Подскажите, в спецификации к BPI M2U написано, что ток блока питания для платы должен быть 2А. Где-то на форуме нашел, что можно максимально подавать 2,5А. При покупке платы в магазине, взял (по описанию совместимый) блок питания на 3А. Все завелось и работает! Вопрос: почему не сгорела и чем чревато 3А??? Спасибо!
Рекомендуется использовать блок питания на 2А, чтобы было с запасом, т. е. блок питания будет работать в нормальном режиме и не будет греться, а КПД (коэффициент полезного действия) будет высоким.
То что вы купили блок питания на 3А — это не есть плохо, а хорошо.
Другими словами, блок питания подаёт на нагрузку (BPI M2U) напряжение. Под действием приложенного напряжение в нагрузке течет ток. Величина этого тока зависит от свойств нагрузки и от способности блока питания поддерживать заданное напряжение — отсюда величина тока, указанная на БП (3А) — это максимальное значение тока, отдаваемого в нагрузку, при котором БП обязается соблюдать свои характеристики, такие как величина и форма выходного напряжения, и вообще не сгореть.
Благодарю Вас за ответ с пояснениями.
Диск 3.5″ по питанию сможет потянуть? Или только 2.5″. БП 5в 8а.
Есть маленький нюанс, диск нужно питать ещё и от 12В

так что нужно питать от внешнего источника, примерно как тут:

Спасибо за ответ!
У меня M2-Ultra, нужна к нему распиновка 24-pin разъёма CAM ?
Распиновку найдёте тут:
http://wiki.banana-pi.org/Banana_Pi_BPI-M2U
таблица CSi Camera connector GPIO of Banana pi BPI-M2 Ultra
