Banana PI M1/BPI-M1 — двухъядерный мини ПК

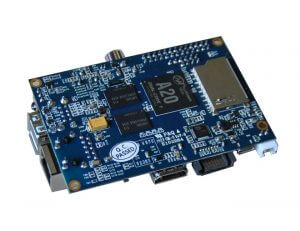

Banana PI M1-BPI-M1 - двухъядерный мини ПК (2)Banana PI M1/BPi-M1 — одноплатный двухъядерный мини компьютер построенный на базе Allwinner A20 и является первой версией Banana PI. На данной плате установлены: двухъядерный процессор с тактовой частотой до 1.0 ГГц и с графическим процессором Mali-400 MP2, 1 Гбайт DDR3 SDRAM оперативной памяти, Gigabit Ethernet (10/100/1000 Гбит), SATA, два USB порта, HDMI, CVBS, LVDS/RGB, слот для камеры, microUSB OTG, Camera Interface, слот для SD для карты памяти, а также есть 26 выводов GPIO. Есть кнопки питания, перезагрузки и U-boot. Можно подключить устройства и датчики через I2C, SPI, UART и др. Блок питания должен быть на 5 В @ 2 А. Можно запустить с операционными системами Linux-подобными: OpenWrt, Kali Linux, Ezgo, Debian, Ubuntu, Raspbian, Lubuntu, Android, Bananian Linux, Kano, nOS, openSUSE, Fedora, Arch Linux, Moebius, Asterisk.
Цена составляет около 34$ США, ссылка на AliExpress в конце статьи.

Основные характеристики Banana PI M1

  • 1.0GHz Dual-core A20 ARM Cortex A7 CPU Процессор;
  • 1 GB DDR3 SDRAM;
  • Mali-400 MP2 GPU с Open GL ES 2.0/1.1;
  • LAN;
  • SATA.

Смотрите также:
Установка Linux: Запись образа Ubuntu Mate на карту памяти для Banana Pi BPI-M3
Установка Android: Установка Android на Orange Pi/Banana Pi/Raspberry Pi
Удаленный доступ: Banana Pi BPI-M3 – удаленный доступ к рабочему столу из Windows

Доступные операционные системы

ОС Версия Версия
ядра
Релиз

Ubuntu 16.04 mate
desktop 3.4 2016-07-21

Ubuntu 16.04 mate
edu-preview 3.4 2016-07-19

Kano
Beta-3.3.0-preview 3.4 2016-07-15

Raspbian
Jessie 3.4 2016-07-13

Raspbian
Lite 3.4 2016-07-12

Ubuntu 16.04 minimal
minimal-preview 3.4 2016-07-10

Bananian Linux
1.0 1.0 2015-10-22

Android 4.2.2
2.1 3.4 2015-08-02

Android 4.4
beta 1 3.4.39 2014-11-08

Lubuntu
4.0 3.4.108 2015-06-08

Raspbian
4.0 3.4.108 2015-05-08

Ubuntu
4.0 3.4.108 2015-10-08

Debian
4.0 3.4.108 2015-10-08

Ezgo
4.0 3.4.108 2015-10-08

Kali Linux
1.0 3.4.90 2014-12-07

OpenWrt
4.0 2015-01-09

nOS
2.2 3.4.90 2014-07-22

Kano
Kanux Beta 1.0.2 3.4.90 2014-07-28

openSUSE
1.1 3.4.90 2014-08-06

Fedora
1.1 3.4.90 2014-08-06

Arch Linux
1.1 3.4.90 2014-08-08

Moebius
1.1 3.4.90 2014-08-18

Asterisk

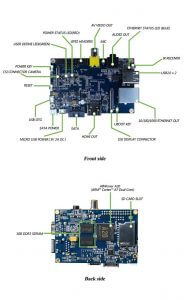

Banana PI M1-BPI-M1 - двухъядерный мини ПК interface

Технические характеристики Banana PI M1

Процессор Allwinner A20 ARM Cortex-A7 Dual Core 1.0 GHz, 32 KB L1 cache на ядро и 256 KB L2 cache
Графический процессор Mali-400 MP2 350 MHz с Open GL ES 2.0/1.1, HDMI 1080p@30fps или 720p@60fps
ОЗУ 1GB LPDDR3
Накопитель SD-Card до 64 ГБ и SATA 2.0 порт до 2 ТБ
Lan 10/100/1000 Ethernet RJ45
Видео вход 1 x Camera Serial Interface (CSI) коннектор, 8-bit YUV422 CMOS, 1080p@30fps
Видео выход HDMI, CVBS, LVDS/RGB
Аудио вход Встроенный микрофон
Аудио выход ⌀3.5 мм стерео выход и HDMI
USB USB 2.0 PORT x 2, USB OTG
Прочее Встроенный ИК-порт
Периферия Шина расширения на 26 пин: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), CAN bus, ADC, некоторые выводы могут быть использованы как UART, I2C, SPI и PWM
Кнопки Питания, перезагрузки и U-boot
Индикаторы Power Status и RJ45
Питание 5 В постоянного тока в 2 А через разъём микро-USB (OTG) или аналогичный разъём питания
Размеры 92 x 60 мм
Вес 48 г
ОС Ubuntu, Android, Raspbian, OpenSUSE, Debian, Bananian

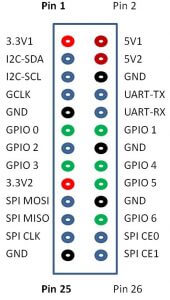

Banana PI M1-BPI-M1 - двухъядерный мини ПК GPIO

Фото галерея

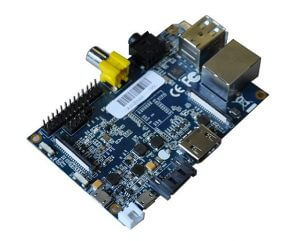

Banana PI M1-BPI-M1 - двухъядерный мини ПК (1)

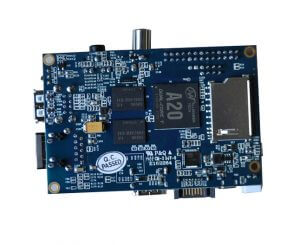

Banana PI M1-BPI-M1 - двухъядерный мини ПК (3)

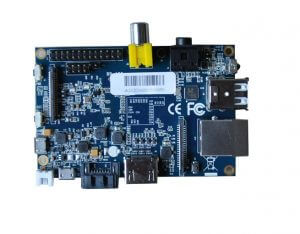

Banana PI M1-BPI-M1 - двухъядерный мини ПК (4)
