Orange Pi R1 Plus LTS — компактный одноплатный компьютер производства Shenzhen Xunlong Software на SoC Rockchip RK3328, ориентированный прежде всего на сетевые задачи. Плата оснащена двумя гигабитными Ethernet-портами, 1 ГБ LPDDR3, слотом microSD и одним внешним USB 2.0.
Главная особенность Orange Pi R1 Plus LTS — два независимых сетевых интерфейса Gigabit Ethernet при очень компактном размере 56 × 57 мм. Один Ethernet-порт подключён к RK3328 напрямую, а второй реализован через USB 3.0 с помощью отдельного контроллера RTL8153B. Поэтому второй сетевой интерфейс использует пропускную способность USB 3.0, а отдельного внешнего USB 3.0 на плате нет.
Плата официально поддерживает OpenWrt, Ubuntu, Debian и Android 9. Производитель позиционирует её прежде всего для маршрутизаторов, сетевых шлюзов и других сетевых устройств, а не как универсальный настольный компьютер.
Обозначение LTS используется производителем как название этой аппаратной версии Orange Pi R1 Plus. Само по себе оно не означает фиксированный срок программной поддержки: доступность конкретных образов зависит от состояния официальной и сторонней программной экосистемы.
- 1 Основные характеристики Orange Pi R1 Plus LTS
- 2 Технические характеристики
- 3 Интерфейсы и разъёмы
- 4 Операционные системы
- 5 Возможности и особенности
- 6 Для чего подходит Orange Pi R1 Plus LTS
- 7 Преимущества
- 8 Ограничения
- 9 Orange Pi R1 Plus LTS и похожие одноплатные компьютеры
- 10 Заключение
- 11 Материалы
- 12 Читайте также
Основные характеристики Orange Pi R1 Plus LTS
- Процессор: Rockchip RK3328, 4 ядра ARM Cortex-A53
- Архитектура: 64-битная ARMv8-A
- Частота: до 1,5 ГГц
- Графика: Mali-450 MP2, OpenGL ES 1.0/2.0
- Оперативная память: 1 ГБ LPDDR3, общая с GPU
- Хранилище: слот microSD до 128 ГБ и 16 МБ SPI Flash
- Ethernet: 2 × Gigabit Ethernet; один порт встроенный, второй — USB Gigabit Ethernet через RTL8153B
- USB: 1 × USB 2.0 Host Type-A
- Видео: композитный TV-out CVBS через 13-контактный интерфейс
- Аудио: аналоговый аудиовыход через 13-контактную interface board
- Разъём расширения: 13-контактный интерфейс с UART, IR, TV-out, аудио и одной GPIO-линией
- Debug UART: UART-TX, UART-RX и GND
- Охлаждение: 2-контактный разъём 5 В для вентилятора
- Питание: USB Type-C, 5 В / 2 А
- Размеры: 56 × 57 мм
- Вес: около 29,5 г
- Операционные системы: Android 9, Ubuntu, Debian, OpenWrt
Технические характеристики
Процессор и SoC
Основой платы служит Rockchip RK3328 с четырьмя одинаковыми 64-битными ядрами ARM Cortex-A53, работающими на частоте до 1,5 ГГц. Архитектура ARMv8-A обеспечивает поддержку 64-битных операционных систем.
Гетерогенной конфигурации big.LITTLE у RK3328 нет: все четыре ядра относятся к одному типу. Для Orange Pi R1 Plus LTS это вполне логично, поскольку основным сценарием использования платы являются сетевые сервисы, маршрутизация и работа шлюза.
Графический процессор
За графику отвечает Mali-450 MP2 с поддержкой OpenGL ES 1.0/2.0. Плата при этом не имеет обычного HDMI или DisplayPort: композитный видеосигнал CVBS доступен через 13-контактный интерфейс.
Для типичной сетевой эксплуатации графический процессор практически не играет роли, поскольку Orange Pi R1 Plus LTS рассчитана на работу без постоянно подключённого монитора.
Оперативная память
На плате установлено 1 ГБ LPDDR3. Память распаяна непосредственно на плате и используется совместно с GPU, поэтому заменить или увеличить её нельзя.
Сетевые интерфейсы
Главное назначение Orange Pi R1 Plus LTS — работа с сетью. На плате установлены два порта Gigabit Ethernet.
Первый порт использует встроенный сетевой интерфейс RK3328 и PHY Motorcomm YT8531C. Второй реализован как USB Gigabit Ethernet через контроллер Realtek RTL8153B, подключённый к USB 3.0 шине SoC.
Из-за такой архитектуры второй сетевой порт делит пропускную способность с USB 3.0. При этом измерения, опубликованные Orange Pi, показывают для YT8531C около 900 Мбит/с на передачу и 940 Мбит/с на приём, а для USB Gigabit-порта — около 870 и 940 Мбит/с соответственно.
Для расчёта подсетей и масок при настройке двух сетевых интерфейсов удобен калькулятор подсетей IP, а для тестирования правил DHCP или файрвола можно использовать генератор MAC-адресов.
USB и другие интерфейсы
Наружу выведен один USB 2.0 Host Type-A. Его можно использовать для подключения флеш-накопителя, USB-модема, клавиатуры или другой периферии.
Отдельного USB 3.0-разъёма на плате нет, поскольку второй гигабитный сетевой интерфейс использует USB 3.0-шину внутри RK3328 через RTL8153B.
Видео реализовано через CVBS, доступный через 13-контактный интерфейс и дополнительную interface board. Это не стандартный видеовыход для настольного монитора.
Хранилище
Основным пользовательским накопителем является microSD. Официальная документация указывает поддержку карт до 128 ГБ. Дополнительно на плате установлена 16 МБ SPI Flash, предназначенная для хранения загрузчика.
Встроенного eMMC на Orange Pi R1 Plus LTS нет, поэтому операционная система и пользовательские данные обычно размещаются на microSD.
GPIO и периферия

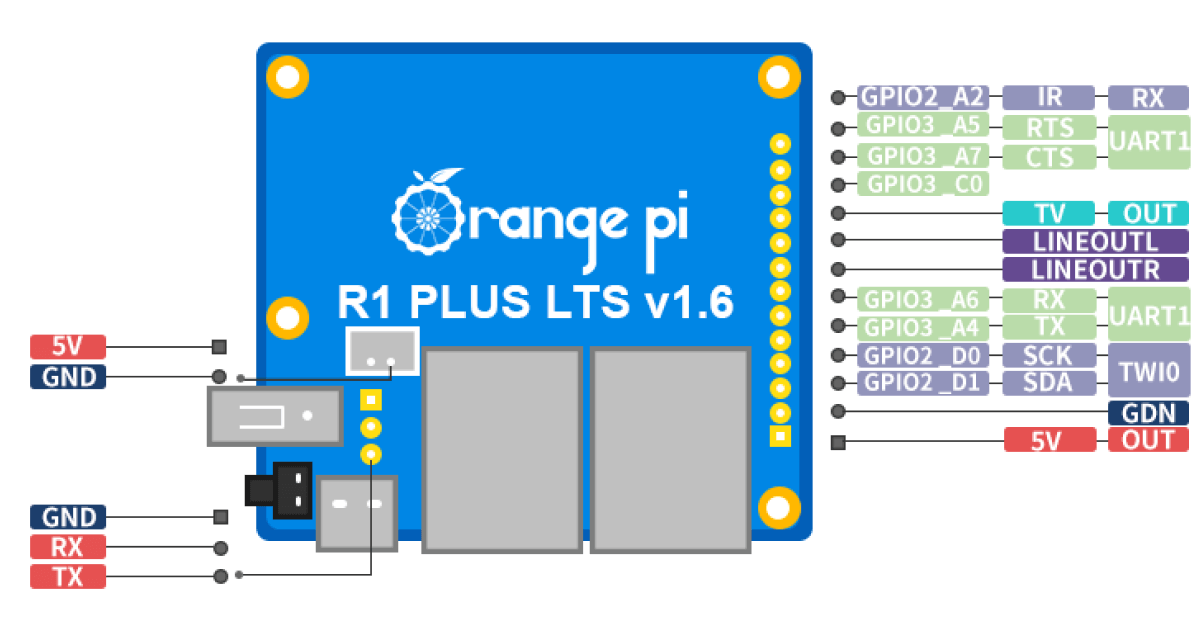

Вместо стандартного 26- или 40-контактного GPIO на плате установлен 13-контактный разъём. Его функциональность отличается от привычных расширительных разъёмов других Orange Pi: здесь выведены UART, IR, TV-out, аудио и только одна GPIO-линия.
Часть функций 13-контактного разъёма используется через специальную interface board. Производитель указывает на ней аналоговый аудио/видеовыход и инфракрасный приёмник; два дополнительных USB 2.0 контакта на этой плате расширения официально не поддерживаются.
Debug UART
Для низкоуровневой отладки предусмотрен последовательный интерфейс Debug UART с линиями UART-TX, UART-RX и GND. Производитель рекомендует использовать USB-UART адаптер с логическими уровнями 3,3 В TTL.
Питание
Питание подаётся через разъём USB Type-C. Официальная спецификация указывает 5 В / 2 А. В инструкции также допускается качественный адаптер 5 В / 3 А, но использование источника с напряжением 12 В категорически не допускается.
Охлаждение
На плате предусмотрен отдельный 2-контактный разъём 5 В для подключения вентилятора. Производитель рекомендует использовать вентилятор как способ охлаждения CPU, особенно при длительной нагрузке.
Размеры и конструкция
Размер платы составляет всего 56 × 57 мм, масса — около 29,5 г. Для Orange Pi R1 Plus LTS также выпускалась версия с металлическим корпусом.
Интерфейсы и разъёмы
- USB Type-C — питание 5 В / 2 А;
- 2 × Gigabit Ethernet — один нативный порт и один USB Gigabit через RTL8153B;
- USB 2.0 Host — подключение внешней периферии;
- microSD — основное пользовательское хранилище;
- 16 МБ SPI Flash — загрузчик;
- 13-контактный разъём — UART, IR, TV-out, аудио и одна GPIO-линия;
- Debug UART — TX, RX и GND;
- Разъём вентилятора — 5 В, 2 контакта.
Операционные системы
- OpenWrt — основной сценарий использования платы как маршрутизатора, шлюза или сетевого устройства;
- Ubuntu — для серверных и общих Linux-задач;
- Debian — универсальная Linux-система;
- Android 9 — официально поддерживаемая производителем система.
Наиболее естественным сценарием для этой платы остаётся OpenWrt. Официальная Wiki Orange Pi также содержит инструкции и образы Ubuntu, Debian и Android 9.
Возможности и особенности
- два независимых гигабитных Ethernet-порта;
- второй Ethernet реализован через USB 3.0 и отдельный RTL8153B;
- поддержка OpenWrt для маршрутизации и сетевых сервисов;
- очень компактный форм-фактор 56 × 57 мм;
- разъём для вентилятора;
- металлический корпус доступен как отдельная версия;
- 1 ГБ LPDDR3 и microSD для хранения системы.
Для чего подходит Orange Pi R1 Plus LTS
Orange Pi R1 Plus LTS прежде всего предназначена для сетевых устройств. Два Ethernet-порта позволяют использовать её как маршрутизатор между двумя сегментами сети, сетевой шлюз или устройство с функциями firewall.
Поддержка OpenWrt делает плату удобной для создания программных роутеров, VPN-шлюзов и других компактных сетевых систем. При этом пропускная способность второго Ethernet-порта ограничена архитектурой USB 3.0, поэтому оба интерфейса не являются полностью независимыми аппаратными Ethernet-контроллерами.
Плата также подходит для небольших headless-систем, где достаточно Ethernet, USB 2.0 и microSD, а монитор и полноценная периферия не требуются.
Преимущества
- два гигабитных Ethernet-порта;
- поддержка OpenWrt;
- компактные размеры 56 × 57 мм;
- разъём вентилятора 5 В;
- microSD и 16 МБ SPI Flash;
- доступна версия в металлическом корпусе.
Ограничения
Главное ограничение платы — её узкая специализация на сетевых задачах. Встроенного HDMI или другого стандартного цифрового видеовыхода нет, а аналоговый CVBS требует использования 13-контактного интерфейса и соответствующей interface board.
Объём памяти ограничен 1 ГБ LPDDR3. Встроенного eMMC также нет — основным пользовательским хранилищем остаётся microSD.
Наконец, второй гигабитный Ethernet использует USB 3.0 и отдельный RTL8153B. Поэтому при высокой нагрузке на оба сетевых интерфейса или при одновременном использовании USB необходимо учитывать общую пропускную способность этой шины.
13-контактный разъём также нельзя рассматривать как полноценный GPIO: официально через него доступны только одна GPIO-линия и несколько специализированных функций.
Orange Pi R1 Plus LTS и похожие одноплатные компьютеры
Ближайшим родственником Orange Pi R1 Plus LTS является обычная Orange Pi R1 Plus на том же SoC RK3328. Схожую архитектуру имеет и NanoPi R2S, также построенная на RK3328 и использующая один нативный и один USB Gigabit Ethernet.
| Характеристика | Orange Pi R1 Plus LTS | Orange Pi R1 Plus | NanoPi R2S |
|---|---|---|---|
| SoC | Rockchip RK3328 | Rockchip RK3328 | Rockchip RK3328 |
| CPU | 4× Cortex-A53 до 1,5 ГГц | 4× Cortex-A53 до 1,5 ГГц | 4× Cortex-A53 до 1,5 ГГц |
| RAM | 1 ГБ LPDDR3 | 1 ГБ DDR4 | 1 ГБ DDR4 |
| Ethernet | 2× Gigabit, второй через USB 3.0 | 2× Gigabit, второй через USB 3.0 | 2× Gigabit, второй через USB 3.0 |
| USB | 1× USB 2.0 Host | 1× USB 2.0 Host | 1× USB 2.0 |
| Хранилище | microSD + 16 МБ SPI Flash | microSD | microSD |
| Питание | USB-C, 5 В / 2 А | USB-C | MicroUSB |
Главное отличие R1 Plus LTS от обычной R1 Plus — тип оперативной памяти: у LTS используется 1 ГБ LPDDR3, тогда как у обычной R1 Plus — 1 ГБ DDR4. По сетевой архитектуре обе платы используют один нативный Gigabit Ethernet и второй гигабитный интерфейс через USB 3.0.
С NanoPi R2S Orange Pi R1 Plus LTS близка по процессору и сетевой архитектуре. Основные различия связаны с конструкцией платы, разъёмом питания, памятью и набором периферийных интерфейсов.
Заключение
Orange Pi R1 Plus LTS — компактный сетевой одноплатный компьютер на Rockchip RK3328 с 1 ГБ LPDDR3, двумя гигабитными Ethernet-портами, microSD и одним внешним USB 2.0.
Ключевая особенность платы — второй Ethernet, реализованный через USB 3.0 и контроллер RTL8153B. Такая схема позволяет получить два гигабитных сетевых интерфейса на очень маленькой плате, но одновременно означает, что второй порт делит пропускную способность USB-шины.
Orange Pi R1 Plus LTS лучше всего подходит для OpenWrt, маршрутизации, сетевых шлюзов, firewall и других headless-систем. Для настольного использования она не предназначена: видеовыход ограничен аналоговым CVBS через дополнительный интерфейс, памяти и USB-портов немного, а GPIO представлен только ограниченным набором функций.
