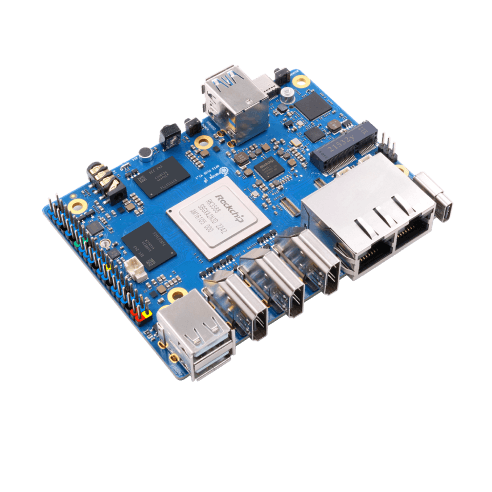

Orange Pi 5 Plus — старшая модель семейства Orange Pi 5 на базе Rockchip RK3588. В отличие от Orange Pi 5 и Orange Pi 5B на RK3588S, Plus-версия получила два 2,5-гигабитных Ethernet-порта, слот M.2 M-key с четырьмя линиями PCIe 3.0 для NVMe, отдельный M.2 E-key для беспроводного модуля и полноразмерный 40-контактный разъём расширения.
Orange Pi 5 Plus представляет собой открытую одноплатную систему без обязательного корпуса. Питание подаётся через USB Type-C, а для хранения данных можно использовать microSD, подключаемый eMMC-модуль или NVMe SSD. Благодаря высокоскоростной сети, PCIe 3.0 x4, мощному RK3588 и встроенному NPU плата рассчитана на серверные, сетевые, мультимедийные и AIoT-задачи.
Встроенного Wi-Fi и Bluetooth на самой плате нет, но для них предусмотрен M.2 E-key, поддерживающий модули формата 2230 с Wi-Fi 6 и Bluetooth. Таким образом, беспроводная связь является опциональной, а не частью базовой конфигурации.
- 1 Основные характеристики Orange Pi 5 Plus
- 2 Технические характеристики
- 3 Интерфейсы и разъёмы
- 4 Операционные системы
- 5 Возможности и особенности
- 6 Для чего подходит Orange Pi 5 Plus
- 7 Преимущества
- 8 Ограничения
- 9 Orange Pi 5 Plus и похожие одноплатные компьютеры
- 10 Заключение
- 11 Материалы
- 12 Читайте также
Основные характеристики Orange Pi 5 Plus
- SoC: Rockchip RK3588
- Процессор: 4 × ARM Cortex-A76 до 2,4 ГГц + 4 × ARM Cortex-A55 до 1,8 ГГц
- Архитектура: 64-битная ARM, техпроцесс 8 нм
- GPU: ARM Mali-G610 MP4
- NPU: до 6 TOPS, INT4/INT8/INT16/FP16
- ОЗУ: 4/8/16/32 ГБ LPDDR4/LPDDR4X в конфигурациях, указанных официальной Wiki
- Ethernet: 2 × 2,5 Гбит/с, RTL8125BG
- Wi-Fi/Bluetooth: опционально через M.2 E-key, поддержка Wi-Fi 6 и Bluetooth
- USB: 2 × USB 3.0, 2 × USB 2.0, 1 × USB Type-C
- Видео: 2 × HDMI 2.1 до 8K@60, HDMI-вход до 4K@60, DisplayPort через USB-C, 1 × MIPI-DSI
- Хранилище: microSD, eMMC-модуль через отдельный разъём, M.2 M-key PCIe 3.0 x4 для NVMe
- GPIO: 40-контактный разъём, 28 GPIO с логическим уровнем 3,3 В
- Питание: USB Type-C, 5 В/4 А
- Размеры: 100 × 75 мм
- Вес: около 86,5 г
- Операционные системы: Orange Pi OS, Ubuntu, Debian, OpenWrt, Android 12 и другие поддерживаемые образы
Технические характеристики
Процессор и SoC
Orange Pi 5 Plus построена на Rockchip RK3588 — восьмиядерном 64-битном SoC, выполненном по 8-нм техпроцессу. Он объединяет четыре производительных ядра ARM Cortex-A76 с частотой до 2,4 ГГц и четыре энергоэффективных ARM Cortex-A55 с частотой до 1,8 ГГц.
Использование полноценного RK3588 обеспечивает большое количество высокоскоростных интерфейсов PCIe и периферии, что особенно важно для Orange Pi 5 Plus. Именно возможности RK3588 позволяют реализовать два PCIe 2,5GbE-контроллера, отдельный PCIe 3.0 x4 для NVMe и дополнительный M.2 E-key.
Графика и NPU
Графическая подсистема построена на ARM Mali-G610 MP4. Производитель указывает поддержку OpenGL ES 1.1/2.0/3.2, OpenCL 2.2 и Vulkan 1.2.
Для задач машинного обучения в RK3588 встроен NPU с заявленной производительностью до 6 TOPS. Поддерживаются смешанные вычисления INT4, INT8, INT16 и FP16. NPU ориентирован на локальное выполнение моделей компьютерного зрения и других AI-задач без необходимости передавать вычисления на внешний сервер.
Мультимедийный блок RK3588 поддерживает аппаратное декодирование видео высокого разрешения, включая 8K, что вместе с двумя HDMI-выходами делает Orange Pi 5 Plus подходящей для мультимедийных систем с несколькими экранами.
Оперативная память
Официальная Wiki Orange Pi указывает варианты 4, 8, 16 и 32 ГБ LPDDR4/LPDDR4X. При этом текущая официальная product page перечисляет 4, 8 и 16 ГБ. Перед покупкой конкретной версии стоит проверить конфигурацию у продавца и соответствие выбранной ревизии платы документации производителя.
Большой объём оперативной памяти особенно полезен для виртуализации, серверных приложений, контейнеров, баз данных и AI-приложений, работающих непосредственно на устройстве.
Сетевые интерфейсы
Одно из главных преимуществ Orange Pi 5 Plus — наличие двух портов Ethernet 2,5 Гбит/с. Оба используют PCIe-сетевые контроллеры RTL8125BG.
Такая конфигурация позволяет использовать плату в сетевых шлюзах, маршрутизаторах, firewall-системах, NAS и других проектах, где требуется одновременно несколько высокоскоростных сетевых подключений.
Встроенного Wi-Fi и Bluetooth на плате нет. Для беспроводной связи используется верхний M.2 E-key, поддерживающий PCIe 2.0 x1, USB 2.0, UART и другие сигналы. Orange Pi указывает поддержку модулей формата 2230 с Wi-Fi 6 и Bluetooth.
USB
Плата оборудована двумя USB 3.0 и двумя USB 2.0 портами. Дополнительный USB Type-C работает как высокоскоростной интерфейс данных и одновременно поддерживает вывод DisplayPort.
Type-C-порт также может использоваться для ADB в Android, а в режиме DisplayPort поддерживает вывод изображения и звука.
Видео и дисплеи
Orange Pi 5 Plus располагает двумя полноразмерными выходами HDMI 2.1. Производитель заявляет разрешение до 8K при 60 Гц для каждого HDMI-выхода.
Отдельный HDMI-вход поддерживает до 4K@60 и позволяет принимать видеосигнал от другого устройства. Это полезно для систем захвата и обработки видео, цифровых киосков и проектов компьютерного зрения.
USB Type-C дополнительно обеспечивает DisplayPort 1.4 с выводом изображения до 8K@30. Таким образом, DisplayPort здесь не является отдельным полноразмерным разъёмом: он реализован через USB Type-C.
Для встроенных дисплеев предусмотрен один MIPI-DSI 4-lane интерфейс с поддержкой до 4K@60. Для камер имеется отдельный MIPI-CSI 4-lane.
Хранилище
Основным быстрым интерфейсом хранения является нижний слот M.2 M-key формата 2280. Он подключён по PCIe 3.0 x4 и предназначен для NVMe SSD. Производитель указывает скорость до 2000 МБ/с.
Для загрузки и дополнительного хранения доступен слот microSD. На официальной странице продукта указана поддержка карт до 128 ГБ.

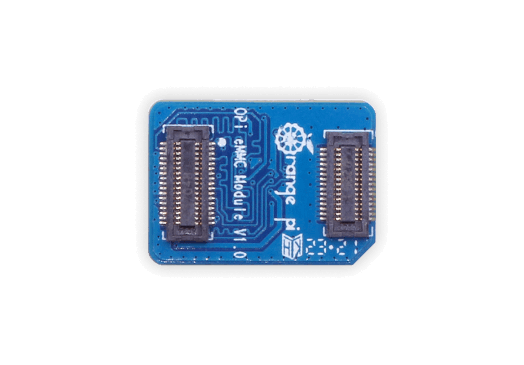

На плате также имеется отдельный разъём eMMC, к которому можно подключить внешний модуль. В документации производителя перечислены модули объёмом 16, 32, 64, 128 и 256 ГБ.
Кроме того, на плате установлен QSPI NOR Flash объёмом 16 или 32 МБ. Таким образом, Orange Pi 5 Plus может использовать несколько разных вариантов загрузки и хранения данных.
GPIO и периферия
Orange Pi 5 Plus использует 40-контактный разъём расширения. В отличие от некоторых младших плат Orange Pi, здесь доступно 28 GPIO. Все GPIO работают с логическим уровнем 3,3 В.
40-контактный интерфейс поддерживает несколько типов периферии, включая UART, I²C, SPI, CAN, PWM, I²S, PDM и другие мультиплексируемые функции. Набор доступных функций зависит от выбранного режима pin multiplexing.
Следует учитывать, что наличие 40 контактов не означает полную электрическую совместимость с Raspberry Pi. Количество контактов одинаковое, но назначение выводов и доступные мультиплексированные функции отличаются.

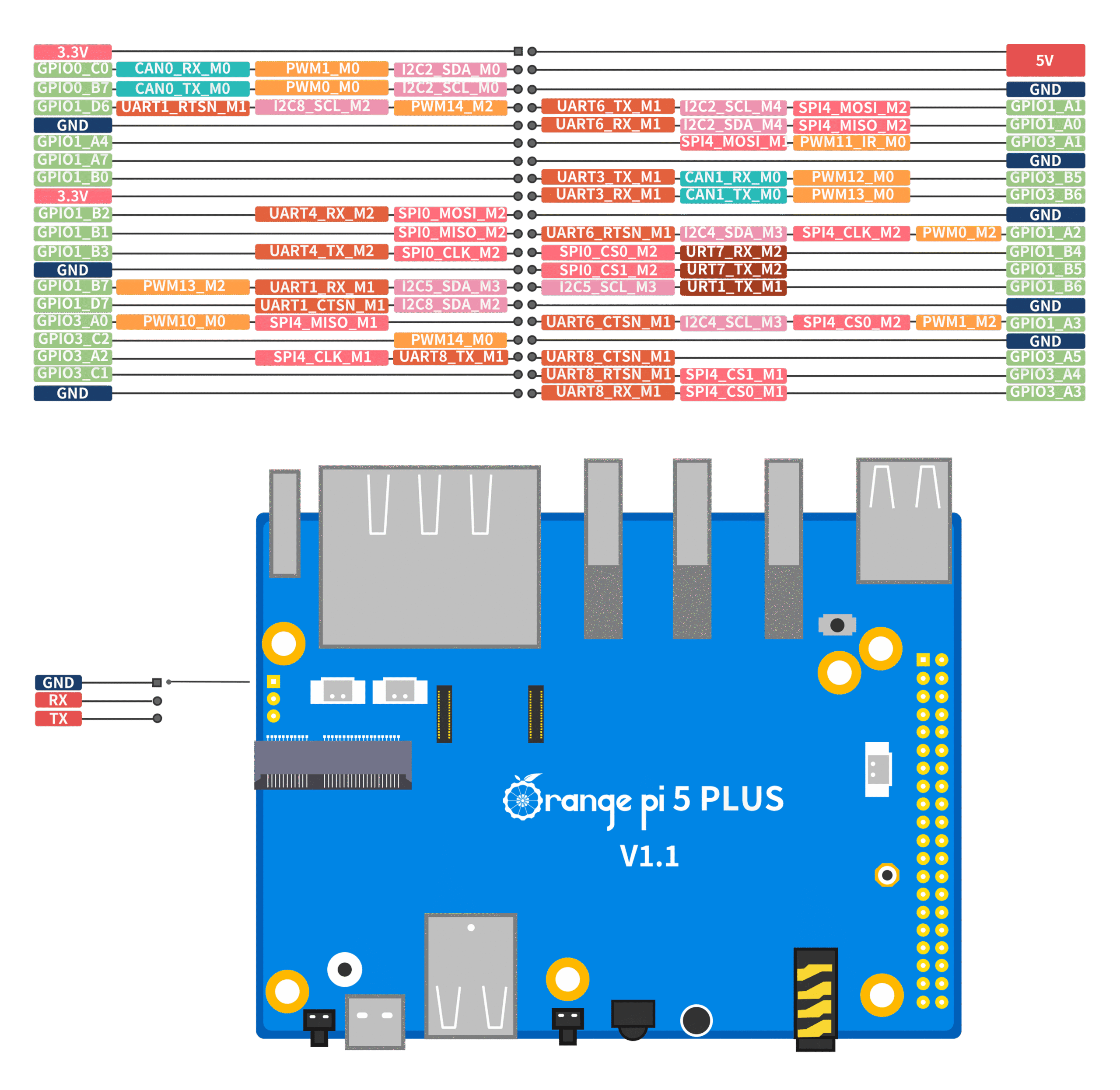

Основные интерфейсы 40-контактного разъёма
| Интерфейс | Контакты | Примечание |
|---|---|---|
| I²C2_M0 | SDA — 3, SCL — 5 | один из вариантов I²C2 |
| I²C2_M4 | SDA — 10, SCL — 8 | альтернативный вариант I²C2 |
| I²C4_M3 | SDA — 22, SCL — 32 | отдельная шина I²C |
| I²C5_M3 | SDA — 27, SCL — 28 | отдельная шина I²C |
| I²C8_M2 | SDA — 29, SCL — 7 | отдельная шина I²C |
| SPI0_M2 | MOSI — 19, MISO — 21, CLK — 23, CS0 — 24, CS1 — 26 | SPI0 через 40-pin |
| SPI4_M1 | MOSI — 12, MISO — 31, CLK — 35, CS0 — 40, CS1 — 38 | один вариант маршрутизации SPI4 |
| SPI4_M2 | MOSI — 8, MISO — 10, CLK — 22, CS0 — 31 | альтернативная маршрутизация SPI4 |
| CAN0 | RX — 3, TX — 5 | доступен через альтернативную функцию этих GPIO |
| CAN1 | RX — 16, TX — 18 | доступен через альтернативную функцию этих GPIO |
| UART1_M1 | RX — 27, TX — 28 | отдельная UART-пара |
| UART3_M1 | RX — 18, TX — 16 | отдельная UART-пара |
| UART4_M2 | RX — 19, TX — 23 | отдельная UART-пара |
| UART6_M1 | RX — 10, TX — 8 | отдельная UART-пара |
| UART7_M2 | RX — 24, TX — 26 | отдельная UART-пара |
| UART8_M1 | RX — 40, TX — 35 | отдельная UART-пара |
В Linux дополнительные функции 40-pin обычно требуют включения соответствующих Device Tree Overlay. Поэтому один и тот же GPIO нельзя одновременно использовать во всех перечисленных режимах.
Debug UART
Для отладки загрузки и работы системы предусмотрен отдельный 3-контактный Debug UART. Он используется для вывода консольных сообщений загрузчика и Linux и особенно полезен при диагностике проблем с загрузкой.
Аудио
Orange Pi 5 Plus оснащена аудиокодеком ES8388. На плате предусмотрен 3,5-мм аудиоразъём, поддерживающий вход и выход, встроенный микрофонный вход и разъём для подключения динамика. Также звук может передаваться через HDMI и DisplayPort.
Питание
Питание платы осуществляется через USB Type-C. Рекомендуемые параметры питания — 5 В/4 А.
При использовании NVMe SSD, двух 2,5GbE-портов, нескольких дисплеев, USB-периферии и беспроводного модуля следует учитывать суммарное энергопотребление всей системы. Для стабильной работы нужен качественный блок питания с достаточным запасом по току.
Охлаждение
RK3588 является производительным SoC и при длительной высокой нагрузке выделяет заметное количество тепла. На плате предусмотрен отдельный 5-вольтовый разъём для вентилятора с поддержкой управления PWM.
Для продолжительной нагрузки на CPU, GPU или NPU использование радиатора и вентилятора является практичным решением, особенно при работе с NVMe, сетевым трафиком и мультимедийными задачами одновременно.
Кнопки и дополнительные интерфейсы
- MaskROM: используется для низкоуровневой загрузки и восстановления
- Recovery: кнопка восстановления/служебных операций загрузки
- Power: кнопка включения и управления питанием
- RTC: разъём резервного питания часов реального времени
- IR: встроенный инфракрасный приёмник
- RGB LED: трёхцветный индикатор состояния
Размеры и конструкция
Габариты Orange Pi 5 Plus составляют 100 × 75 мм, масса — около 86,5 г. Более крупная печатная плата по сравнению с Orange Pi 5 связана в том числе с двумя сетевыми портами, 40-контактным GPIO и большим количеством разъёмов.
На нижней стороне платы расположен слот M.2 M-key для NVMe SSD, а M.2 E-key находится сверху и предназначен для опционального беспроводного модуля.
Интерфейсы и разъёмы
- USB Type-C — питание, USB 3.0, DisplayPort и ADB в поддерживаемых системах;
- 2 × USB 3.0 — подключение высокоскоростной периферии;
- 2 × USB 2.0 — клавиатура, мышь, адаптеры и другая периферия;
- 2 × 2,5GbE RJ45 — два независимых сетевых порта;
- 2 × HDMI 2.1 — видеовыход до 8K@60;
- HDMI In — видеовход до 4K@60;
- MIPI-DSI — один четырёхлинейный интерфейс для дисплея;
- MIPI-CSI — один четырёхлинейный интерфейс для камеры;
- M.2 M-key — PCIe 3.0 x4 для NVMe SSD формата 2280;
- M.2 E-key — PCIe 2.0 x1/USB 2.0/UART и другие линии для Wi-Fi 6/Bluetooth-модулей;
- microSD — загрузка системы и дополнительное хранилище;
- eMMC — разъём для внешнего eMMC-модуля;
- 40-pin GPIO — расширение интерфейсов UART, I²C, SPI, CAN, PWM и GPIO;
- Debug UART — последовательная консоль;
- RTC — подключение резервной батареи;
- FAN — подключение 5-вольтового вентилятора.
Операционные системы
- Orange Pi OS Droid — система на базе Android;
- Orange Pi OS Arch — Linux-система производителя;
- Orange Pi OS OH — дополнительный вариант ОС из экосистемы Orange Pi;
- Ubuntu 20.04 и 22.04;
- Debian 11 и Debian 12;
- OpenWrt — для сетевых задач;
- Android 12 — для мультимедийных и пользовательских сценариев.
Поддерживаемые образы и их состояние со временем меняются, поэтому перед установкой следует использовать актуальные материалы из официальной Orange Pi Wiki.
Возможности и особенности
- два Ethernet-порта 2,5 Гбит/с позволяют построить высокоскоростной сетевой шлюз или сервер;
- M.2 M-key с PCIe 3.0 x4 обеспечивает быстрый NVMe SSD;
- два HDMI 2.1 поддерживают вывод изображения до 8K@60;
- HDMI In позволяет захватывать внешний видеосигнал до 4K@60;
- USB Type-C дополнительно поддерживает DisplayPort;
- NPU до 6 TOPS подходит для локального выполнения AI-моделей;
- 40-pin предоставляет 28 GPIO и большое количество альтернативных функций;
- опциональный M.2 E-key позволяет добавить Wi-Fi 6 и Bluetooth.
Для чего подходит Orange Pi 5 Plus
Два порта 2,5GbE и NVMe PCIe 3.0 x4 делают Orange Pi 5 Plus интересным вариантом для NAS, сетевых серверов и высокопроизводительных шлюзов. Один порт можно использовать для внешней сети, а второй — для локальной сети или отдельного сегмента.
Производительный RK3588 с 8-ядерным CPU и NPU также подходит для edge computing, компьютерного зрения, обработки изображений и других приложений, где желательно выполнять вычисления локально.
Два HDMI-выхода, HDMI-вход и DisplayPort позволяют использовать плату в мультимедийных системах, цифровых панелях, терминалах и устройствах обработки видеосигнала.
40-контактный GPIO с UART, SPI, I²C, CAN и PWM делает плату пригодной и для различных встраиваемых систем, хотя её размеры и энергопотребление заметно выше, чем у небольших микроконтроллерных плат.
Преимущества
- два порта Ethernet 2,5 Гбит/с;
- M.2 M-key PCIe 3.0 x4 для NVMe SSD;
- два HDMI 2.1 с поддержкой до 8K@60;
- HDMI-вход до 4K@60;
- DisplayPort через USB Type-C;
- NPU до 6 TOPS;
- 40-контактный GPIO с 28 линиями GPIO;
- опциональный Wi-Fi 6/Bluetooth через M.2 E-key;
- возможность подключения eMMC-модуля и RTC-батареи.
Ограничения
Встроенных Wi-Fi и Bluetooth на плате нет. Для беспроводной связи необходим отдельный M.2 E-key модуль или внешний USB-адаптер.
40-контактный разъём имеет столько же контактов, сколько стандартный Raspberry Pi GPIO, но распиновка не является прямой копией Raspberry Pi. Перед подключением периферии необходимо использовать именно схему Orange Pi 5 Plus.
Производительный RK3588 требует эффективного охлаждения при длительных высоких нагрузках. Особенно это актуально при одновременной работе CPU, GPU, NPU, NVMe и сетевых интерфейсов.
Питание 5 В/4 А также следует рассматривать как важное требование при использовании платы под высокой нагрузкой и с несколькими периферийными устройствами.
Наконец, Linux-конфигурация многих функций 40-pin зависит от Device Tree Overlay. Не все интерфейсы могут использоваться одновременно, поскольку отдельные GPIO имеют несколько альтернативных функций.
Orange Pi 5 Plus и похожие одноплатные компьютеры
Для сравнения удобно рассмотреть Orange Pi 5 и Raspberry Pi 5. Orange Pi 5 Plus отличается прежде всего количеством сетевых интерфейсов, возможностями PCIe и набором видеовыходов.
| Характеристика | Orange Pi 5 Plus | Orange Pi 5 | Raspberry Pi 5 |
|---|---|---|---|
| SoC | Rockchip RK3588 | Rockchip RK3588S | Broadcom BCM2712 |
| CPU | 4×Cortex-A76 + 4×Cortex-A55 | 4×Cortex-A76 + 4×Cortex-A55 | 4×Cortex-A76 |
| RAM | 4/8/16/32 ГБ* | 4/8/16/32 ГБ | 1/2/4/8/16 ГБ |
| Ethernet | 2× 2,5GbE | 1× Gigabit | 1× Gigabit |
| Wi-Fi/Bluetooth | Опционально | Зависит от модели/модуля | Встроены |
| NVMe | M.2 PCIe 3.0 x4 | M.2 PCIe 2.0 x1 | PCIe 2.0 x1 через внешний HAT/адаптер |
| HDMI Out | 2× HDMI 2.1 | 1× HDMI 2.1 | 2× micro-HDMI |
| HDMI In | Есть | Нет | Нет |
| GPIO | 40 контактов | 26 контактов | 40 контактов |
| NPU | До 6 TOPS | До 6 TOPS | Нет выделенного NPU |
| Питание | 5 В/4 А | 5 В/4 А | 5 В/5 А |
* Официальная Wiki Orange Pi указывает конфигурации до 32 ГБ, тогда как текущая product page перечисляет 4/8/16 ГБ.
У Raspberry Pi 5 имеются встроенные двухдиапазонные Wi-Fi и Bluetooth, а также стандартный 40-контактный GPIO. Orange Pi 5 Plus, в свою очередь, предлагает два 2,5GbE, PCIe 3.0 x4 для NVMe и HDMI-вход, но для беспроводной связи требуется отдельный модуль.
Заключение
Orange Pi 5 Plus — производительная одноплатная система на Rockchip RK3588, ориентированная на сетевые, серверные, мультимедийные и AIoT-задачи.
Главные аппаратные особенности платы — два Ethernet 2,5 Гбит/с, M.2 M-key PCIe 3.0 x4 для NVMe, два HDMI 2.1 с поддержкой 8K@60, HDMI-вход до 4K@60, DisplayPort через USB Type-C, NPU до 6 TOPS и 40-контактный интерфейс расширения с 28 GPIO.
Важным отличием от Orange Pi 5 и 5B является набор высокоскоростных интерфейсов, однако встроенного Wi-Fi/Bluetooth здесь нет. Для беспроводной связи используется отдельный M.2 E-key модуль.
Orange Pi 5 Plus особенно интересна там, где нужны одновременно быстрая сеть, NVMe, несколько видеовыходов и вычислительные возможности RK3588. При этом необходимо учитывать требования к охлаждению, качеству питания и особенности мультиплексирования 40-контактного GPIO.
Материалы
- Официальная страница Orange Pi 5 Plus
- Официальная Wiki Orange Pi 5 Plus
- 40-pin GPIO, UART, I²C, SPI и CAN — официальная документация
- Инструкции по NVMe, HDMI In, Android и Linux
- Официальная страница Raspberry Pi 5
