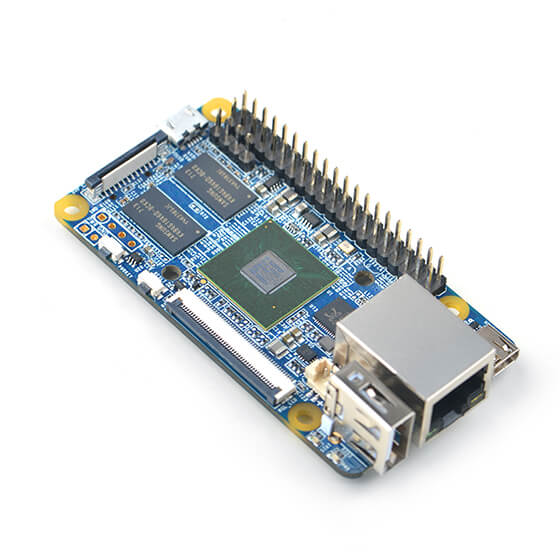

NanoPi Fire3 — одноплатный компьютер общего назначения от FriendlyELEC на восьмиядерном SoC Samsung S5P6818, том же чипе, что применяется в более крупной NanoPi M3. В продаже плата также встречается под названием NanoPi Fire3-LTS — это не отдельная аппаратная ревизия, а обозначение долгосрочной поддержки (Long Term Support): FriendlyELEC гарантирует, что конструкция платы не изменится и производство продолжится как можно дольше, что удобно для коммерческих и промышленных проектов с длинным циклом жизни изделия.
Плата выполнена в компактном формате 75 × 40 мм — том же, что и у более старой NanoPi 2 Fire на SoC Samsung S5P4418, но с заметно более производительным процессором и гигабитным Ethernet. Набор видеоинтерфейсов необычно широк для платы такого размера: HDMI, разъём LCD-дисплея и разъём DVP-камеры, что делает Fire3 удобной основой для встраиваемых устройств с собственным экраном.
Fire3 ориентирована на встраиваемые и AI-проекты, где нужна восьмиядерная производительность в компактном форм-факторе с GPIO, совместимым по распиновке с Raspberry Pi — сфера применения производителя включает разработку на нейросетевых фреймворках, промышленную автоматизацию и мультимедийные устройства.
Основные характеристики NanoPi Fire3
- Процессор: Samsung S5P6818, 8 ядер ARM Cortex-A53 (до 1,4 ГГц)
- Графика: Mali (LibMali), OpenGL ES 1.1/2.0, аппаратное декодирование/кодирование видео через VPU
- Оперативная память: 1 ГБ DDR3 (32-битная шина)
- Встроенное хранилище: в базовой спецификации не указано (доступно через eFlasher-варианты)
- Слот для карт памяти: microSD/TF ×1
- Сетевые интерфейсы: 1 × Gigabit Ethernet
- Wi-Fi/Bluetooth: не встроены — добавляются через USB- или SD-модуль
- USB: 1 × USB 2.0 Type-A (хост) + 1 × micro-USB (данные/питание)
- Видео: micro-HDMI (Type-D) 1.4A до 1080p60, разъём LCD-дисплея (FPC 0,5 мм, RGB 8-8-8), разъём DVP-камеры (FPC 0,5 мм)
- GPIO: 40-контактный разъём, совместимый по распиновке с Raspberry Pi
- Питание: 5 В/2 А через micro-USB
- Размеры: 75 × 40 мм
- Операционная система: Android, FriendlyCore (Ubuntu Core + Qt), Lubuntu Desktop, FriendlyWrt, DietPi
Технические характеристики
Процессор и SoC
NanoPi Fire3 построена на SoC Samsung S5P6818 с восемью однотипными ядрами Cortex-A53, работающими на частоте до 1,4 ГГц — том же чипе, что применяется в NanoPi M3. Как и у M3, здесь нет разделения на быстрые и энергоэффективные ядра: все восемь идентичны по архитектуре, а производительность масштабируется количеством ядер и частотой.
Графический процессор
За графику отвечает GPU семейства Mali (используется библиотека LibMali) с поддержкой OpenGL ES 1.1/2.0. Точная модель GPU (число ядер Mali) в открытой документации производителя не указана. Аппаратное декодирование и кодирование видео обеспечивает отдельный видеопроцессор (VPU) SoC.
Оперативная память
Плата оснащена 1 ГБ DDR3 памяти по 32-битной шине, распаянной без возможности расширения — единственный доступный объём для этой модели.
Сетевые интерфейсы
NanoPi Fire3 оснащена одним портом Gigabit Ethernet. Встроенных Wi-Fi и Bluetooth на плате нет: беспроводную связь можно добавить через USB Wi-Fi-адаптер (в документации перечислены протестированные чипы RTL8188CU/8188EU, RT2070, RT2870/RT3070, RTL8192CU и другие) или через SD-модуль Wi-Fi серии APXX. Поддержка Bluetooth в образах FriendlyCore реализована программно (пакет bluez) и требует именно такого внешнего модуля — сама плата Bluetooth-модуля не содержит.
USB и другие интерфейсы
На плате один порт USB 2.0 Type-A для периферии и разъём micro-USB, используемый как для передачи данных, так и для питания. Для камеры предусмотрен разъём DVP (FPC 0,5 мм, интерфейс ITU-R BT.601/656, 8 бит, плюс линии I²C и GPIO), а для дисплея — отдельный разъём LCD (FPC 0,5 мм, RGB 8-8-8) для подключения полноцветных панелей напрямую, без промежуточного контроллера HDMI.
Хранилище
Основной накопитель — карта microSD/TF. Встроенного eMMC в базовой спецификации нет, но производитель отдельно упоминает eFlasher-инструмент, которым можно установить систему на eMMC-модуль там, где плата его поддерживает через переходник.
GPIO и периферия
Плата оснащена стандартным 40-контактным разъёмом GPIO с шагом 2,54 мм, совместимым по распиновке с Raspberry Pi, а также поддерживает платы расширения формата Arduino. Помимо линий GPIO доступны UART, SPI, I²C, PWM и отдельный отладочный UART0.
Debug Port (UART0)
Отдельный 4-контактный разъём выводит консольный UART0 — удобный способ подключиться к плате по последовательному порту для отладки загрузки и работы с консолью без сетевого доступа.
| Pin | Назначение |
|---|---|
| 1 | DGND |
| 2 | VDD_5V |
| 3 | UART_TXD0 |
| 4 | UART_RXD0 |
DVP Camera IF — интерфейс камеры
Разъём для подключения камерных модулей по параллельному интерфейсу с линиями I2C для управления сенсором и обычными GPIO.
| Pin | Назначение |
|---|---|
| 1, 2 | SYS_3.3V |
| 3 | I2C0_SCL |
| 4 | I2C0_SDA |
| 5 | GPIOB14 |
| 6 | GPIOB16 |
| 7, 9, 13, 15, 24 | DGND |
| 8 | GPIOC13/PWM1 |
| 10 | NC (не подключено) |
| 11 | VSYNC |
| 12 | HREF |
| 14 | PCLK |
| 16–23 | Data bit 7–0 |
RGB LCD IF — интерфейс дисплея
Разъём для подключения RGB-дисплея (8-8-8) напрямую к контроллеру платы. Помимо сигналов изображения на разъём выведено питание для модуля дисплея и линия I2C для сенсора емкостного тач-экрана.
| Pin | Назначение |
|---|---|
| 1, 2 | VDD_5V — питание для модуля дисплея |
| 3–10 | Blue LSB…MSB — синяя составляющая |
| 11, 20, 29, 37, 38, 39, 40, 45 | DGND |
| 12–19 | Green LSB…MSB — зелёная составляющая |
| 21–28 | Red LSB…MSB — красная составляющая |
| 30 | GPIOB25 — свободен для пользователя |
| 31 | GPIOC15 — занят технологией FriendlyARM one-wire (определение модели LCD, управление подсветкой, резистивный тач-экран), не для пользовательских приложений |
| 32 | XnRSTOUT — низкий уровень при сбросе системы |
| 33 | VDEN — сигнал достоверности данных на шине |
| 34 | VSYNC |
| 35 | HSYNC |
| 36 | LCDCLK — тактовая частота пикселей |
| 41 | I2C2_SCL — тактовый сигнал для тач-экрана |
| 42 | I2C2_SDA — данные тач-экрана |
| 43 | GPIOC16 — прерывание тач-контроллера (используется с I2C2) |
| 44 | NC (не подключено) |
Питание
Питание подаётся через порт micro-USB напряжением 5 В и рекомендуемым током 2 А. На плате есть отдельные кнопки питания и сброса, а также два светодиодных индикатора.

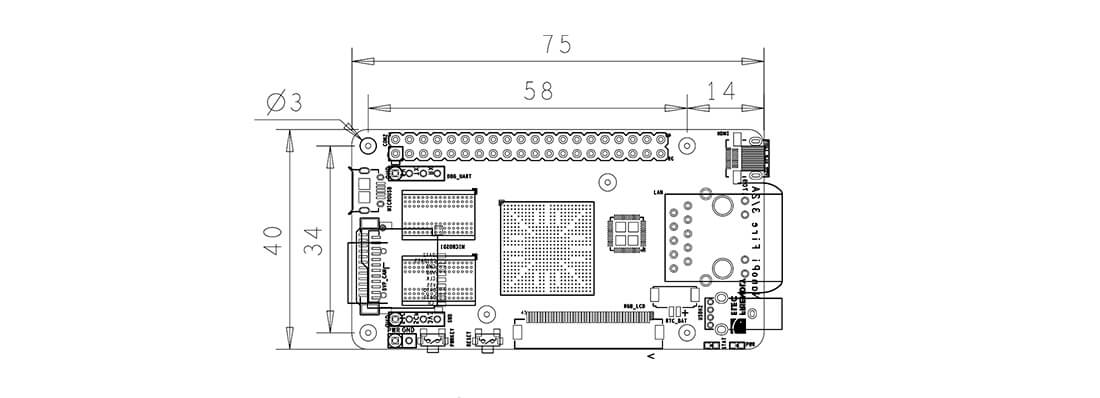

Размеры и конструкция
Размеры платы — 75 × 40 мм, тот же формат, что и у более старой NanoPi 2 Fire. Заявленный производителем диапазон рабочих температур — от −20 до +80 °C, что говорит о расчёте платы на встраиваемое и промышленное применение.
Интерфейсы и разъёмы
На плате расположены: порт micro-HDMI для видео, порт USB 2.0 Type-A, разъём micro-USB для питания/данных, слот microSD, разъёмы LCD и DVP-камеры на FPC-шлейфах, а также 40-контактный GPIO вдоль одной из длинных сторон платы. Порт Ethernet выведен на стандартное гнездо RJ45.
Операционные системы
- Android (версии 5.1/7) — для мультимедийных и пользовательских сценариев;
- FriendlyCore (Ubuntu Core 16.04 + Qt 5.10.0) — облегчённый образ производителя для встраиваемых и Qt-приложений;
- Lubuntu Desktop — полноценный рабочий стол на базе Ubuntu;
- FriendlyWrt — прошивка на базе OpenWrt для сетевых задач;
- DietPi — облегчённый community-дистрибутив для одноплатных компьютеров.
Возможности и особенности
- восемь ядер Cortex-A53 в компактном формате 75 × 40 мм дают заметный запас производительности для своего размера;
- отдельные разъёмы LCD и DVP-камеры позволяют строить встраиваемые устройства с собственным экраном и камерой без USB-переходников;
- статус LTS даёт гарантию неизменности конструкции платы — важно для серийных промышленных изделий;
- гигабитный Ethernet подходит для сетевых задач без внешнего адаптера.
Для чего подходит NanoPi Fire3
Fire3 хорошо подходит для встраиваемых устройств с собственным дисплеем и камерой — благодаря отдельным разъёмам LCD и DVP это можно реализовать без USB-камеры и HDMI-монитора. Восьмиядерный процессор и гигабитный Ethernet делают плату уместной основой для промышленной автоматизации и устройств с AI-нагрузкой, а долгосрочная доступность (LTS) снижает риск снятия платы с производства в середине жизненного цикла коммерческого изделия. Для образовательных и хобби-проектов плата тоже подходит благодаря GPIO, совместимому с Raspberry Pi.
Преимущества
- восемь ядер Cortex-A53 в очень компактном корпусе;
- отдельные разъёмы для LCD-дисплея и DVP-камеры;
- встроенный гигабитный Ethernet;
- GPIO, совместимый по распиновке с Raspberry Pi;
- статус долгосрочной поддержки (LTS) для коммерческих проектов.
Ограничения
При выборе NanoPi Fire3 стоит учитывать несколько ограничений.
Во-первых, на плате нет встроенных Wi-Fi и Bluetooth — для беспроводной связи потребуется отдельный USB- или SD-модуль.
Во-вторых, объём памяти фиксирован на 1 ГБ, а порт USB всего один — для нескольких периферийных устройств потребуется USB-хаб.
В-третьих, встроенного накопителя eMMC в базовой комплектации нет — система по умолчанию загружается с microSD.
Также модель GPU точно не указана производителем в открытой документации — для задач с высокими требованиями к графике стоит уточнять реальную производительность отдельно.
NanoPi Fire3 и похожие одноплатные компьютеры
Ближе всего к Fire3 стоит более крупная NanoPi M3 на том же SoC Samsung S5P6818, и предшественник по форм-фактору — NanoPi 2 Fire на более старом SoC Samsung S5P4418.
| Характеристика | NanoPi Fire3 | NanoPi M3 | NanoPi 2 Fire |
|---|---|---|---|
| SoC | Samsung S5P6818 | Samsung S5P6818 | Samsung S5P4418 |
| CPU | 8×Cortex-A53, до 1,4 ГГц | 8×Cortex-A53, 400 МГц — 1,4 ГГц | 4×Cortex-A9 |
| RAM | 1 ГБ DDR3 | 1 ГБ DDR3 | 1 ГБ DDR3 |
| Ethernet | 1×Gigabit | 1×Gigabit | 1×Gigabit |
| Wi-Fi/BT | Только через USB/SD | Встроенный | Только через USB |
| Видео | HDMI + LCD + DVP-камера | HDMI + LCD + LVDS | HDMI + LCD |
| USB Host | 1×USB 2.0 | 4×USB 2.0 | 1×USB 2.0 |
| Размер | 75×40 мм | 64×60 мм | 75×40 мм |
По сравнению с NanoPi M3 на том же SoC, Fire3 заметно компактнее, но жертвует встроенными Wi-Fi/Bluetooth и тремя из четырёх портов USB, а также заменяет разъём LVDS на разъём DVP-камеры. По сравнению с NanoPi 2 Fire того же размера, Fire3 получает значительно более производительный восьмиядерный процессор вместо четырёхъядерного Cortex-A9, сохраняя тот же форм-фактор 75×40 мм.
Заключение
NanoPi Fire3 (она же NanoPi Fire3-LTS) — компактный одноплатный компьютер на восьмиядерном SoC Samsung S5P6818 с гигабитным Ethernet, отдельными разъёмами LCD и DVP-камеры и GPIO, совместимым с Raspberry Pi.
Плата хорошо подходит для встраиваемых устройств с собственным экраном и камерой, промышленной автоматизации и AI-проектов, но не имеет встроенных Wi-Fi/Bluetooth и ограничена одним портом USB и 1 ГБ памяти.
Главное преимущество Fire3 — высокая для своего размера производительность процессора в сочетании с гарантированной долгосрочной доступностью (LTS), что делает плату разумным выбором для серийных коммерческих изделий.
