Banana Pi BPI-M5 — одноплатный компьютер производства Shenzhen SinoVoIP на базе SoC Amlogic S905X3. Плата оснащена четырёхъядерным ARM Cortex-A55 с частотой до 2,0 ГГц, 4 ГБ LPDDR4, 16 ГБ eMMC, четырьмя портами USB 3.0 и Gigabit Ethernet.
BPI-M5 выполнена в размере 85 × 56 мм и имеет 40-контактный разъём GPIO с 28 линиями GPIO. По габаритам плата соответствует распространённому форм-фактору Raspberry Pi 4, благодаря чему для неё доступны совместимые корпуса и аксессуары.
Для беспроводной связи производитель предлагает отдельную плату расширения, подключаемую через SDIO. Она добавляет двухдиапазонный Wi-Fi 5 802.11a/b/g/n/ac 2T2R и Bluetooth 5.0. Таким образом, в стандартной конфигурации BPI-M5 не имеет встроенного Wi-Fi и Bluetooth.
Основные характеристики Banana Pi BPI-M5
- SoC: Amlogic S905X3
- Процессор: 4 × ARM Cortex-A55, до 2,0 ГГц
- GPU: Mali-G31 MP2, 4 Execution Engines, 650 МГц
- Оперативная память: 4 ГБ LPDDR4
- Хранилище: 16 ГБ eMMC + слот microSD
- microSD: поддержка карт до 256 ГБ
- Ethernet: 10/100/1000 Мбит/с
- Wi-Fi: через отдельную SDIO-плату расширения
- Bluetooth: через отдельную плату расширения, Bluetooth 5.0
- USB: 4 × USB 3.0
- Видео: HDMI, до 4K@60 Гц, HDR, CEC, EDID
- Аудио: 3,5-мм аудиоразъём + цифровой звук через HDMI
- GPIO: 40-контактный разъём, 28 GPIO
- Питание: 5 В / 3 А через USB Type-C
- Размеры: 85 × 56 мм
- Вес: около 48 г
- Операционная система: Android и Linux
Технические характеристики
Процессор и SoC
Banana Pi BPI-M5 построена на Amlogic S905X3 — 64-битном четырёхъядерном SoC с процессорными ядрами ARM Cortex-A55. Максимальная частота процессора составляет 2,0 ГГц.
Amlogic S905X3 предназначен прежде всего для мультимедийных и встраиваемых систем. В сочетании с аппаратным видеоблоком он позволяет использовать BPI-M5 для медиаплееров, домашних серверов и различных Linux/Android-проектов.
Графический процессор
За графику отвечает Mali-G31 MP2 GPU с четырьмя Execution Engines и частотой до 650 МГц.
Оперативная память
На плате установлено 4 ГБ LPDDR4. Память распаяна на плате и не предназначена для замены пользователем.
Хранилище
BPI-M5 оснащена 16 ГБ eMMC и слотом microSD. Согласно Banana Pi Wiki, слот microSD поддерживает карты объёмом до 256 ГБ.
eMMC позволяет устанавливать операционную систему и хранить пользовательские данные непосредственно на плате, а microSD можно использовать для альтернативных образов Linux или Android.
Сетевые интерфейсы
Проводное сетевое подключение реализовано через Gigabit Ethernet с поддержкой скоростей 10, 100 и 1000 Мбит/с.
На основной плате Wi-Fi и Bluetooth не установлены. Для беспроводной связи Banana Pi предлагает отдельную SDIO-плату Wi-Fi/Bluetooth с поддержкой 802.11a/b/g/n/ac 2T2R и Bluetooth 5.0. Также существует вариант расширения через стандартный USB-интерфейс.
USB
На BPI-M5 установлены четыре порта USB 3.0. Они предназначены для подключения внешних накопителей, клавиатур, мышей, сетевых адаптеров и другой периферии.
Видео
Видеовыход реализован через HDMI. Banana Pi указывает поддержку разрешения до 4K@60 Гц, а также HDR, CEC и EDID.
В документации производителя интерфейс обозначен как HDMI 2.1. Для статьи следует использовать именно обозначение из актуальной Banana Pi Wiki, а не заменять его на HDMI 2.0 на основании сторонних описаний.
Аудио
Для аналогового аудио предусмотрен 3,5-мм разъём. Цифровой звук может выводиться через HDMI.
GPIO и периферия
BPI-M5 оснащена 40-контактным разъёмом CON2. Из них 28 контактов используются как GPIO, остальные предназначены для питания 5 В и 3,3 В и подключения земли. GPIO могут использоваться для UART, I²C, SPI и PWM.
Распиновка 40-контактного GPIO (CON2)
| Контакт | Сигнал | Функция 2 | Функция 3 |
|---|---|---|---|
| CON1-P01 | VCC-3V3 | ||
| CON1-P02 | VCC5V | ||
| CON1-P03 | GPIOX_17 | I2C_M2_SDA | |
| CON1-P04 | VCC5V | ||
| CON1-P05 | GPIOX_18 | I2C_M2_SCL | |
| CON1-P06 | GND | ||
| CON1-P07 | GPIOX_5 SDIO_CMD | ||
| CON1-P08 | GPIOX_12 | UART_A_TX | |
| CON1-P09 | GND | ||
| CON1-P10 | GPIOX_13 | UART_A_RX | |
| CON1-P11 | GPIOX_3 SDIO_D3 | ||
| CON1-P12 | GPIOAO_8 | TDMB_SCLK | |
| CON1-P13 | GPIOX_4 SDIO_CLK | ||
| CON1-P14 | GND | ||
| CON1-P15 | GPIOX_7 | PWM_F | |
| CON1-P16 | GPIOX_0 SDIO_D0 | ||
| CON1-P17 | VCC-3V3 | ||
| CON1-P18 | GPIOX_1 SDIO_D1 | ||
| CON1-P19 | GPIOX_8 | PCM_DIN | |
| CON1-P20 | GND | ||
| CON1-P21 | GPIOX_9 | PCM_DOUT | |
| CON1-P22 | GPIOX_2 SDIO_D2 | ||
| CON1-P23 | GPIOX_11 | PCM_CLK | |
| CON1-P24 | GPIOX_10 | PCM_SYNC | |
| CON1-P25 | GND | ||
| CON1-P26 | GPIOX_16 | PWM_E | |
| CON1-P27 | GPIOA_14 | I2C_M3_SDA | |
| CON1-P28 | GPIOA_15 | I2C_M3_SCL | |
| CON1-P29 | GPIOX_14 | UART_A_CTS | |
| CON1-P30 | GND | ||
| CON1-P31 | GPIOX_15 | UART_A_RTS | |
| CON1-P32 | GPIOX_19 | PWM_B | |
| CON1-P33 | GPIOX_6 PWM_A | ||
| CON1-P34 | GND | ||
| CON1-P35 | GPIOAO_7 | TDMB_FS | |
| CON1-P36 | GPIOH_5 | SPDIF_IN | |
| CON1-P37 | GPIOAO_9 | I2S_MCLK | |
| CON1-P38 | GPIOAO_10 | TDMB_DIN | SPDIF_OUT |
| CON1-P39 | GND | ||
| CON1-P40 | GPIOAO_4 | TDMB_DOUT |
Debug UART
Для низкоуровневой диагностики предусмотрен отдельный Debug UART. В таблице Banana Pi он обозначен как BPI-M5 Debug UART (CON1).
| Контакт | Сигнал | Назначение |
|---|---|---|
| CON2-P1 | GND | Земля |
| CON2-P2 | UART0-RX | Приём данных |
| CON2-P3 | UART0-TX | Передача данных |
Для подключения к компьютеру используется USB-UART TTL адаптер. TX платы подключается к RX адаптера, RX платы — к TX адаптера, GND — к GND. Уровень сигналов UART следует проверять перед подключением внешнего адаптера.
Питание
Питание подаётся через USB Type-C. Производитель указывает источник питания 5 В / 3 А.
Охлаждение
При длительной высокой нагрузке температура SoC увеличивается, поэтому для стабильной работы рекомендуется обеспечить хороший теплоотвод. Конкретное решение по охлаждению зависит от нагрузки и конструкции корпуса.
Размеры и конструкция
Размеры BPI-M5 составляют 85 × 56 мм, масса — около 48 г. На плате расположены четыре USB 3.0, Gigabit Ethernet, HDMI, аудиоразъём, 40-pin GPIO и разъёмы для дополнительных функций.
Интерфейсы и разъёмы
- USB Type-C — питание 5 В / 3 А;
- 4 × USB 3.0 — подключение периферии;
- Gigabit Ethernet RJ45 — проводная сеть;
- HDMI — вывод изображения до 4K@60;
- 3,5-мм аудиоразъём — аналоговый звук;
- microSD — внешний накопитель;
- 40-pin GPIO — 28 GPIO, питание и GND;
- Debug UART — последовательная отладочная консоль;
- SDIO — подключение платы Wi-Fi/Bluetooth.
Wi-Fi и Bluetooth

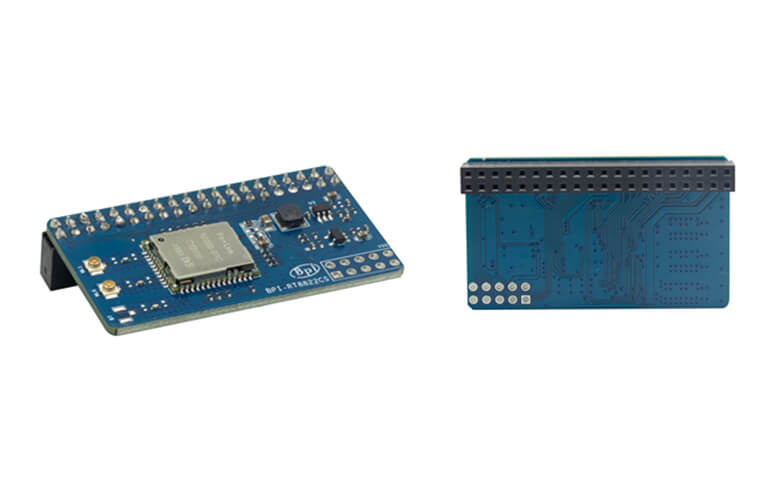

Беспроводные интерфейсы не установлены на основной BPI-M5. Для их добавления Banana Pi предлагает специальную Wi-Fi/Bluetooth-плату через SDIO. Она поддерживает 802.11a/b/g/n/ac 2T2R Wi-Fi и Bluetooth 5.0.
Также производитель описывает отдельную плату Wi-Fi/Bluetooth со стандартным USB-интерфейсом. Она может использоваться через один из USB-портов и не требует специального SDIO-подключения.
Операционные системы
Banana Pi указывает поддержку Android и Linux. В Wiki доступны образы Android 9, Ubuntu, Debian и другие Linux-системы.
- Android 9 — официальная Android-платформа;
- Ubuntu — доступны серверные и desktop-образы;
- Debian — доступные образы Linux;
- Armbian — доступны отдельные сборки;
- Raspbian — существуют сторонние и экспериментальные образы;
- CoreELEC / EmuELEC — варианты для мультимедийных задач.
Ограничения
- Wi-Fi и Bluetooth отсутствуют на основной плате;
- оперативная память ограничена 4 ГБ;
- для беспроводной связи требуется дополнительная плата или USB-адаптер;
- платформа старше современных SBC на RK3588 и других более новых SoC.
Banana Pi BPI-M5 и Raspberry Pi 4
BPI-M5 и Raspberry Pi 4 имеют близкий форм-фактор и одинаковые размеры 85 × 56 мм, однако аппаратные платформы и набор функций различаются.
| Характеристика | Banana Pi BPI-M5 | Raspberry Pi 4B |
|---|---|---|
| SoC | Amlogic S905X3 | Broadcom BCM2711 |
| CPU | 4 × Cortex-A55, до 2,0 ГГц | 4 × Cortex-A72 |
| RAM | 4 ГБ LPDDR4 | 2 / 4 / 8 ГБ LPDDR4 |
| eMMC | 16 ГБ | Нет |
| USB | 4 × USB 3.0 | 2 × USB 3.0 + 2 × USB 2.0 |
| Ethernet | Gigabit | Gigabit |
| Wi-Fi | Нет, дополнительная плата | Встроенный |
| Bluetooth | Нет, дополнительная плата | Встроенный |
| GPIO | 40-pin, 28 GPIO | 40-pin, 28 GPIO |
| Размеры | 85 × 56 мм | 85 × 56 мм |
Заключение
Banana Pi BPI-M5 — одноплатный компьютер на Amlogic S905X3 с четырьмя Cortex-A55, 4 ГБ LPDDR4, 16 ГБ eMMC, четырьмя USB 3.0 и Gigabit Ethernet.
Плата сочетает мультимедийные возможности S905X3, встроенное eMMC, 40-pin GPIO и компактный формат 85 × 56 мм. Это делает её подходящей для медиасистем, домашних серверов, сетевых устройств и различных встраиваемых проектов.
При этом Wi-Fi и Bluetooth не входят в стандартную конфигурацию. Для беспроводной связи необходимо использовать отдельную SDIO- или USB-плату расширения.
