MLT-BT05 — это Bluetooth 4.0 (Bluetooth low energy) модуль на базе чипа CC2541 от TI. Он представляет собой клон популярного «HM-10» или, что также возможно, «CC41-А», который, в свою очередь, — клон «HM-10». Но в отличие от «CC41-A», «MLT-BT05» не является хорошим клоном, у него урезанный функционал и при работе с ним могут возникнуть проблемы, особенно при попытках подключения с мобильных телефонов.
Не смотря на проблемы, MLT-BT05 может обеспечить простую последовательную связь, модуль поддерживает стандартные AT-команды и удобен в проектах Arduino.
Характеристики
- Рабочая частота: 2.4ГГц ISM;
- Модуляция: GFSK;
- RF мощность: -23dbm, -6dbm, 0dbm, 6dbm;
- Напряжение питания: от 3.6 до 6В;
- Логика (RXD, TXD): 3.3В, НЕ ЯВЛЯЮТСЯ 5 ВОЛЬТ ТОЛЕРАНТНЫМИ;
- Потребление в режиме передачи данных: 50мА;
- Дальность действия: до 100м;
- Рабочая температура: от -40 до +85 °C;
Распиновка адаптера ZS-040
Адаптер ZS-040 упрощающий подключение основного модуля к различным микроконтроллерам типа Arduino, Raspberry PI и так далее, содержит в себе стабилизатор напряжения на 3.3В, защиту от переполюсовки и в некоторых случаях кнопку.
- STATE: — индикатор состояния (1 — если есть соединение с другими устройствами, 0 — если соединение отсутствует);
- RXD: — принимающая линия;
- TXD: — передающая линия;
- GND: — земля;
- VCC: — питание +5В (от 3.6 до 6В);
- EN: — включение/выключение модуля;
Схема MLT-BT05 и Распиновка CC2541
Номер контакта | Имя контакта | Описание контакта |
---|---|---|
1 | UART_TX | Выход последовательных данных |
2 | UART_RX | Вход последовательных данных |
3 | UART_CTS | Разрешение отправки |
4 | UART_RTS | Запрос на отправку |
5 | NC | Не подключён |
6 | NC | Не подключён |
7 | P2_2 | Отладочный тактовый пин |
8 | P2_1 | Отладочный пин данных |
9 | P2_0 | Программируемый пин вход/выход |
10 | NC | Не подключён |
11 | RESETB | Сброс низкого уровня, не менее 5 мс |
12 | VCC | Электропитание 3.3 В |
13 | GND | Общий |
14 | GND | Общий |
15 | SDA | |
16 | NC | Не подключён |
17 | NC | Не подключён |
18 | NC | Не подключён |
19 | NC | Не подключён |
20 | SDL | |
21 | GND | Общий |
22 | GND | Общий |
23 | P1_3 | Пин режимов сна и пробуждения, спадающий фронт — пробуждение |
24 | P1_2 | Мигающий светодиод Master-Slave |
25 | P1_1 | Порт индикации прерывания хоста, низкий уровень — холостой ход, высокий — соединение |
26 | P1_0 | |
27 | P0_7 | |
28 | P0_6 | Порт настройки режимов Master/Slave |
29 | P0_5 | |
30 | P0_4 | |
31 | P0_3 | Программируемый вход/выход IO4 |
32 | P0_2 | Программируемый вход/выход IO3 |
33 | P0_1 | Программируемый вход/выход IO2 |
34 | P0_0 | Программируемый вход/выход IO1 |
AT команды
Синтаксис команды AT

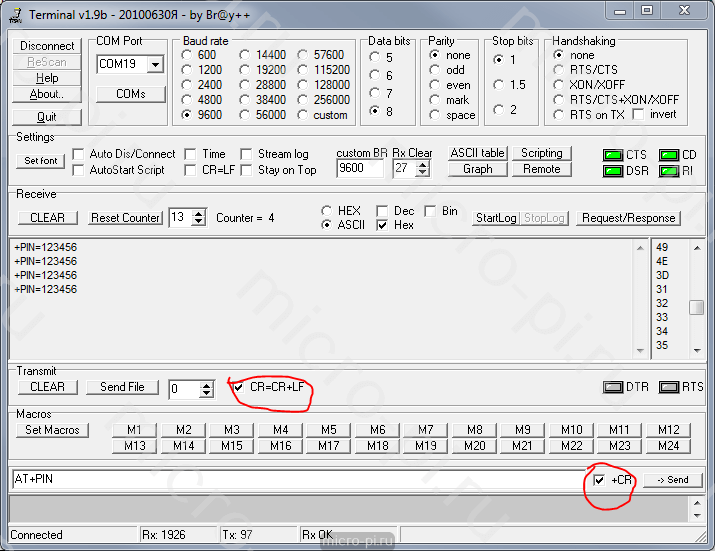

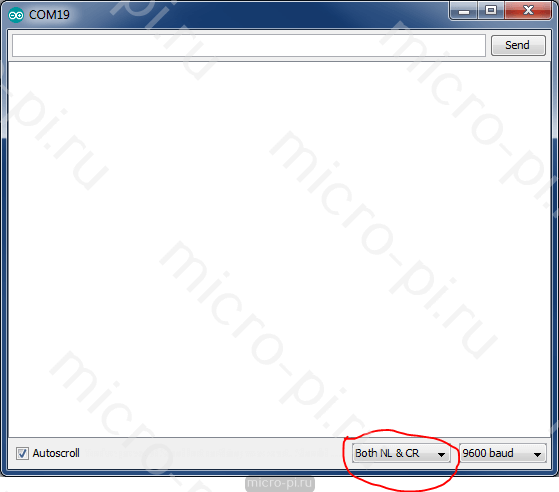

MLT-BT05, как и HM-10 (и CC41-A), ожидает символы новой строки и перевода каретки (CR-NL) в конце команд. Однако есть тонкая разница. «MLT-BT05» ожидает, что символы CR и NL будут отправлены одновременно с командой без каких-либо задержек, в то время как HM-10 и CC41-A будет работать, даже если между командой и CR-NL будет небольшая задержка.
Модуль MLT-BT05 не нуждается в «?» в конце команд при запросе на текущее значение, в отличии от HM-10.
Примечание:
- команда не должна содержать пробелы;
- надо указать в конце команды символы новой строки и перевода каретки NL&CR (\r\n). В противном случае команда не будет выполнена;
Список всех AT команд
Чтобы получить список всех AT команд нужно набрать команду AT+HELP.
******************************************************************* * Command Description *---------------------------------------------------------------- * AT Check if the command terminal work normally * AT+DEFAULT Restore factory default * AT+BAUD Get/Set baud rate * AT+RESET Software reboot * AT+ROLE Get/Set current role. * AT+DISC Disconnect connection * AT+ADVEN Broadcast switch * AT+ADVI Broadcast interval * AT+NINTERVAL Connection interval * AT+POWE Get/Set RF transmit power * AT+NAME Get/Set local device name * AT+LADDR Get local bluetooth address * AT+VERSION Get firmware, bluetooth, HCI and LMP version * AT+TYPE Binding and pairing settings * AT+PIN Get/Set pin code for pairing * AT+UUID Get/Set system SERVER_UUID . * AT+CHAR Get/Set system CHAR_UUID . * AT+INQ Search from device * AT+RSLV Read the scan list MAC address * AT+CONN Connected scan list device * AT+CONA Connection specified MAC * AT+BAND Binding from device * AT+CLRBAND Cancel binding * AT+GETDCN Number of scanned list devices * AT+SLEEP Sleep mode * AT+HELP List all the commands * --------------------------------------------------------------- ******************************************************************
Подробное описание AT команд
Команда без параметров | Команда с параметрами | Параметры | Описание |
---|---|---|---|
AT | – | – | Проверяет, нормально ли работает командный терминал |
AT+DEFAULT | – | – | Восстановление заводских настроек |
AT+BAUD | AT+BAUD<Param> | 8 – 115200 7 – 57600 6 – 38400 5 – 19200 4 – 9600 3 – 4800 2 – 2400 1 – 9600 0 – 9600 По умолчанию – 0 |
Получить/Установить скорость передачи данных |
AT+RESET | – | – | Перезагрузка программного обеспечения |
AT+ROLE | AT+ROLE<Param> | 1 – ведущий 0 – ведомый |
Получить/Установить текущую роль |
AT+DISC | – | – | Отсоединить |
AT+ADVEN | AT+ADVEN<Param> | 1 – включить 0 – выключить По умолчанию – 0 |
Широковещательный коммутатор |
AT+ADVI | AT+ADVI<Param> | 6 – 8000 мс 5 – 4000 мс 4 – 2000 мс 3 – 1000 мс 2 – 750 мс 1 – 500 мс 0 – 100 мс По умолчанию – 0 |
Интервал вещания |
AT+NINTERVAL | AT+NINTERVAL<Param> | 5 – ? мс 4 – ? мс 3 – ? мс 2 – ? мс 1 – ? мс 0 – ? мс По умолчанию – 0 |
Интервал подключения |
AT+POWE | AT+POWE<Param> | 3 – -23 дБм 2 – -6 дБм 1 – 0 дБм 0 – 6 дБм По умолчанию – 2 |
Получить/Установить мощность сигнала передатчика |
AT+NAME | AT+NAME<Param> | Имя | Получить/Установить имя локального устройства |
AT+LADDR | – | – | Получить локальный адрес Bluetooth |
AT+VERSION | – | – | Получить версию прошивки, Bluetooth, HCI и LMP |
AT+TYPE | AT+TYPE<Param> | 3 – ? 2 – спаривание и привязка паролей 1 – спаривание паролей 0 – нет пароля По умолчанию – 0 |
Настройки привязки и сопряжения |
AT+PIN | AT+PIN<Param> | 6-байтовый пароль сопряжения По умолчанию – «123456» |
Получить/Установить пин-код для сопряжения |
AT+UUID | AT+UUID<Param> | От: 0x0001 До: 0xFFFE По умолчанию – 0xFFE0 |
Получить/Установить SERVER_UUID системы |
AT+CHAR | AT+CHAR<Param> | От: 0x0001 До: 0xFFFE По умолчанию – 0xFFE1 |
Получить/Установить CHAR_UUID системы |
AT+INQ | – | – | Поиск с устройств |
– | AT+RSLV<Param> | От: 1 До: 8 |
Прочитать MAC-адрес списка сканирования |
AT+CONN | AT+CONN<Param> | От: 1 До: 8 |
Подключенные устройства списка сканирования |
AT+CONA | AT+CONA<Param> | MAC-адрес | Подключиться к указанному MAC-адресу |
– | AT+BAND<Param> | От: 1 До: 8 |
Связывание с устройства |
AT+CLRBAND | – | От: 1 До: 8 |
Отмена привязки |
AT+GETDCN | – | – | Количество устройств отсканированного списка |
AT+GETSTAT | – | – | Возвращает 0 – если нет подключённых устройств и 1 в противном случае |
AT+SLEEP | – | – | Режим сна |
AT+HELP | – | – | Список всех команд |
Настройка связи между двумя MLT-BT05
Подключать модуль к компьютеру можно через последовательный порт, в моём случае используется преобразователь USB-UART CP2102, потому что на линии Tx используется логика 3.3 В, этим может похвастаться и преобразователь на базе PL2303HX, а вот CH340G — нет.
Скорость передачи данных для последовательного порта по умолчанию составляет 9600 бит/с.
- Настройка ведущего:
AT+ROLE1 AT+TYPE0 AT+PIN123456 AT+NAMEMLT-BT05-MASTER AT+RESET
- Настройка ведомого:
AT+ROLE0 AT+TYPE0 AT+PIN123456 AT+NAMEMLT-BT05-SLAVE AT+RESET
- Поиск ведомого:
AT+INQ
Результат
Выводы
Во время испытаний выяснилось следующее:
- Нет возможности подключаться кроме как без использования PIN кода (TYPE0);
- Ведущее устройство не всегда находит ведомое устройство, проблема решается командой AT+RESET;
- В системе Android устройство находится, но нельзя привязаться.
Материалы
MLT BT05 AT commands (EN)
BLE-CC41-A_AT Command (EN) pdf
BLE-CC41-A Specification (EN) pdf
Low-Power Sub-1 GHz RF Transceiver datasheet (Rev. I)
HM-10 datasheet.pdf
