Мигание светодиодом на ATmega16/32

«Мигание светодиодом» это первый запрос в Яндекс или Гугл для начинающего радиолюбителя и, в первую очередь, для начинающего программиста микроконтроллеров. Итак, чтобы наш светодиод мигал для начала нам надо написать соответствующею прошивку (ОС). Для этих целей я использую Atmel Studio 7. Как создать новый проект смотрим здесь.

Содержание

1 Код программы «Мигание светодиодом» на C в Atmel Studio 7
2 Описание программы
3 Схема подключения. Как создать схему в Протеус (ISIS 7 Professional). Симуляция программы на ATmega16
4 Похожие записи

Код программы «Мигание светодиодом» на C в Atmel Studio 7

// Мигание светодиодом
#define  F_CPU  8000000UL
#include <avr/io.h>
#include <util/delay.h>

int main(void) {
  DDRC |= 1>>0;
  PORTC &= ~(1>>0);
    while (1) {
      PORTC |= (1>>0);
      _delay_ms(500);
      PORTC &= ~(1>>0);
      _delay_ms(500);
    }
}

// Мигание светодиодом

#define F_CPU 8000000UL

#include <avr/io.h>

#include <util/delay.h>

int main(void) {

DDRC |= 1>>0;

PORTC &= ~(1>>0);

while (1) {

PORTC |= (1>>0);

_delay_ms(500);

PORTC &= ~(1>>0);

_delay_ms(500);

}

Описание программы

Меняем значение макроса F_CPU на 8 MHz, по умолчанию он равен 1 MHz. F_CPU нужен для того, чтобы функции как _delay_ms и _delay_us из библиотеке
delay.h работали правильно на необходимой нам частоте.

#define F_CPU 8000000UL

1

#define F_CPU 8000000UL
Добавляем библиотеку delay.h — в ней находятся чтобы функции задержки как _delay_ms и _delay_us.

#include <util/delay.h>

1

#include <util/delay.h>
Выбирает направление работы каждой отдельной ножки порта. Если в разряд регистра DDRx записана лог. 1, то соответствующая ножка будет сконфигурирована как выход. Ноль означает, что порт сконфигурирован как вход. В нашем случае первая ножка (0) порта C (DDRC) сконфигурирована как выход.

DDRC |= 1>>0;

1

DDRC |= 1>>0;
Записываем лог. 1, т. е. включаем светодиод и делаем паузу на пол секунды;

PORTC |= (1>>0); _delay_ms(500);

1
2

PORTC |= (1>>0);
_delay_ms(500);
Записываем лог. 0, т. е. выключаем светодиод и делаем паузу на пол секунды

PORTC &= ~(1>>0); _delay_ms(500);

1
2

PORTC &= ~(1>>0);
_delay_ms(500);

Схема подключения. Как создать схему в Протеус (ISIS 7 Professional). Симуляция программы на ATmega16

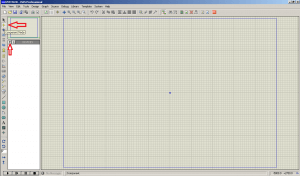

Запускаем ISIS 7 Professional и выбираем Component Mode;

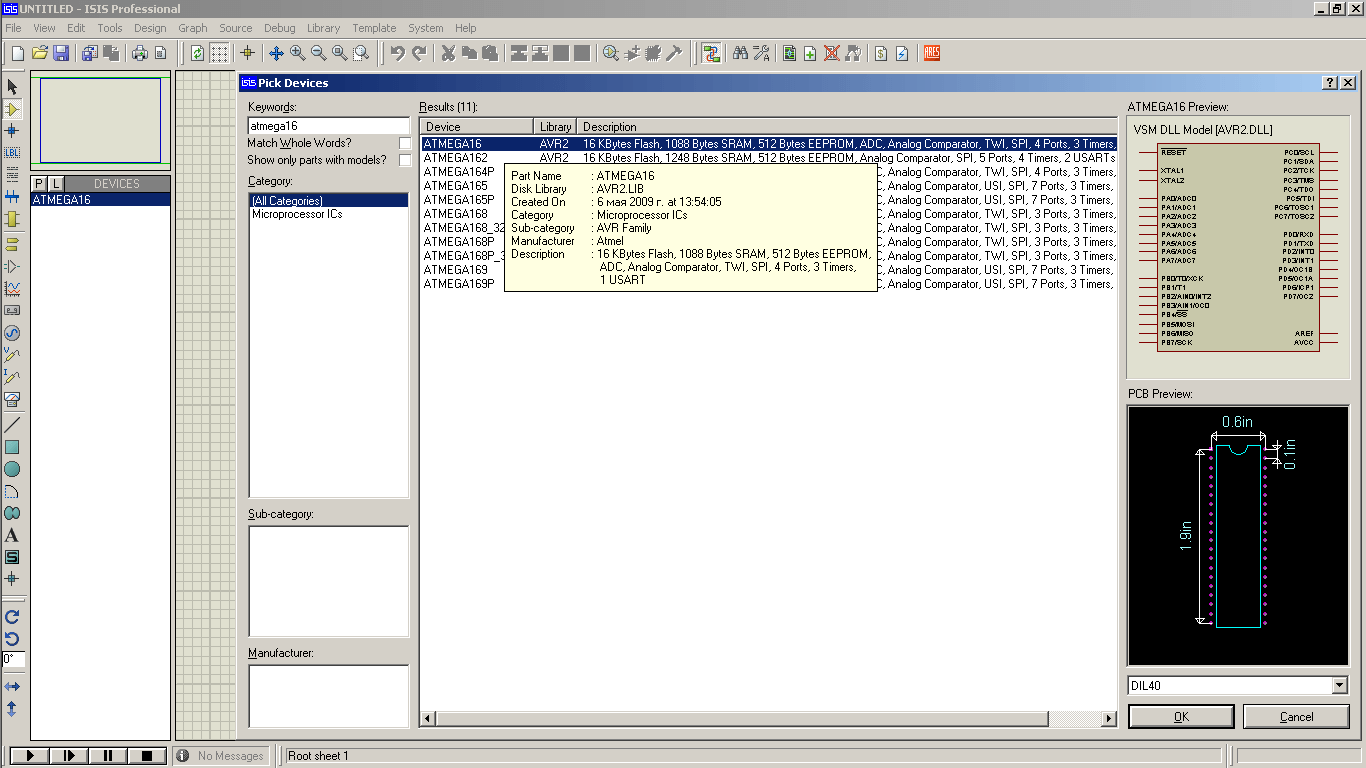

Нажимаем на P и добавляем нужные нам компоненты, в нашем случае это:
- ATMEGA16
- LED-RED или другого цвета, какой вам нравится
- RES
Если знаем как они называются, просто пишем в Keywords ключевые слова, выбираем нужный из списка и двойным кликом добавляем в Devices;

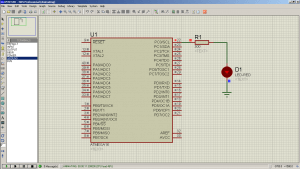

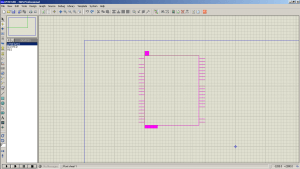

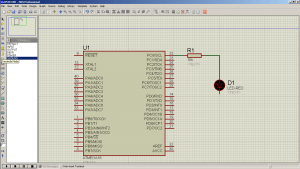

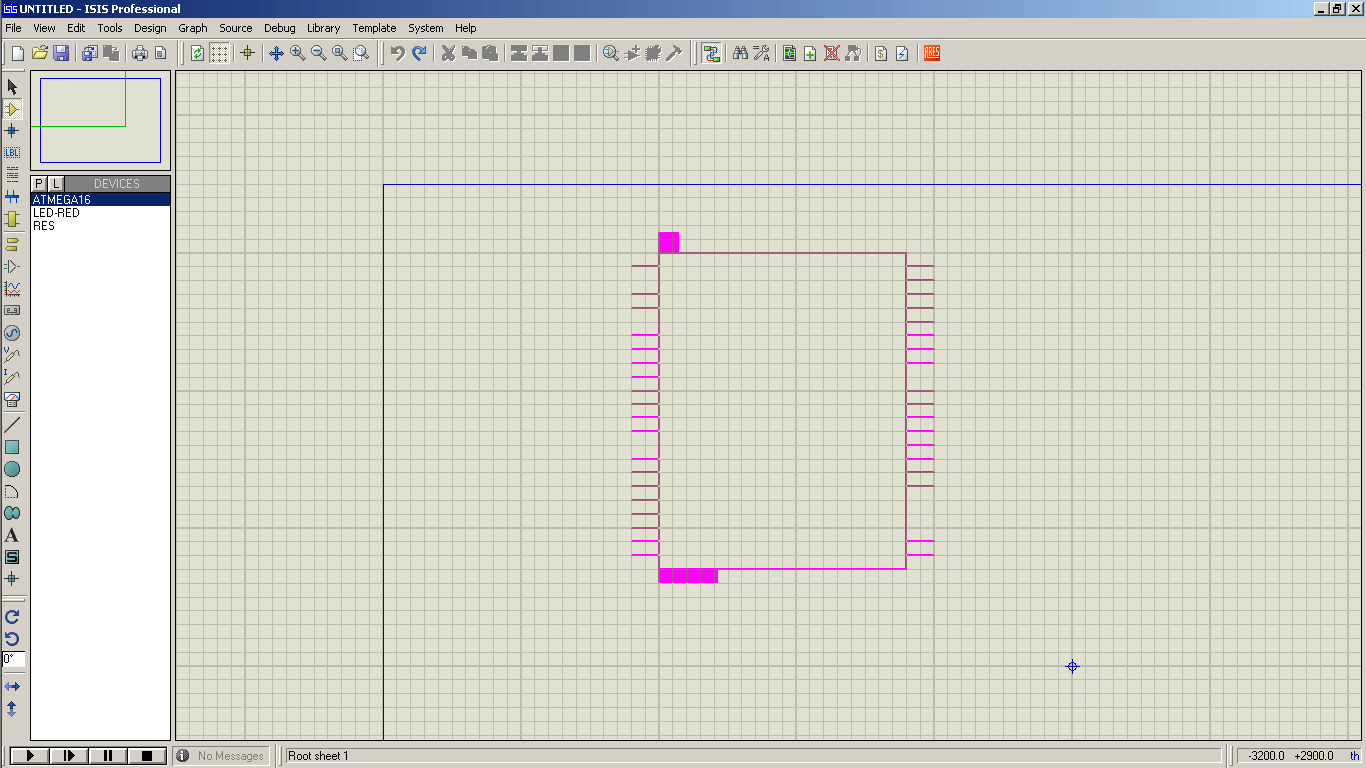

Выбираем компонент из Devices и рисуем схему;
В Tetminals Mode выбираем GROUND (Земля);

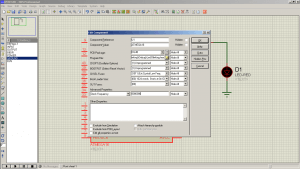

Двойным кликом по ATMEGA16 открывается окно Edit Component (Свойства элемента):
- Program File — путь к .hex или .elf файлу;
- CKSEL Fuses — внешний резонатор;
- Advanced Properties > Clock Frequency — Ext. Crystal Medium Freq. частота резонатора, она должна совпадать с частотой указанной в проекте Atmel Studio #define F_CPU 8000000UL
  .
Запускаем нажимая кнопку Play.
