Радио приемник XD-RF-5V 433Mhz и радио передатчик FS1000A/XD-FST 433Mhz

Регенеративный приемник (XD-RF-5V) и передатчик (FS1000A/XD-FST) на 433МГц. Подходит для дистанционного управления устройствами, или общения между двумя Arduino роботами.

Модуль передатчика XD-RF-5V 433Mhz

Если вам нужно отправить данные без ошибок, тогда забудьте о XD-RF-5V/FS1000A/XD-FST, а пользуйтесь UART Радиомодуль TB387 20dBm 2.4GHz — передатчик/приёмник или более дешевым UART Радиомодуль HC-11 433МГц — передатчик/приемник. Да, XD-RF стоит копейки, но работает ПЛОХО.

Спецификации XD-RF-5V

  • Рабочее напряжение: 3V ~ 12V
  • Рабочий ток: 20 мА ~ 28mA
  • Резервное течение: 0mA
  • Рабочая частота: 433MHz
  • Расстояние передатчика: >500 м (чувствительность может быть выше-103dBm если в широком поле)
  • Выходная мощность: 16dBm (40 мВт)
  • Скорость Передатчик: <10kBps
  • Режим модуляции: ООК (AM)
  • Рабочая температура: -10 ° C ~ +70 ° C
  • Размер: 19 х 19 х 8 мм

Характеристики

Стабильность работы
Широкий диапазон рабочих напряжений

Выводы

PIN1 DATA
PIN2 VCC
PIN3 GND

Область применения

Беспроводная система вызова, сигнализация, беспроводная передача данных, автоматизированная система сбора данных.

XD-RF-5V/FS1000A/XD-FST Радио приемник/передатчик 433MhzМодуль приемника FS1000A/XD-FST 433Mhz

Спецификации

  • Рабочее напряжение: DC 5V
  • Рабочий ток: 4 мА
  • Режим модуляции: ООК (AM)
  • Рабочая температура: -10 ° C ~ +70 ° C
  • Получать чувствительность:-110dB
  • Рабочая частота: 433MHz
  • Размер: 30 х 14 х 7 мм

Характеристики

Использование колебательный контур LC, включать в себя усиление
Сигнал данных Выход уровень ТТЛ
Подключение к декодер непосредственно

Выводы

PIN1 VCC
PIN2/3 DATA
PIN5 GND

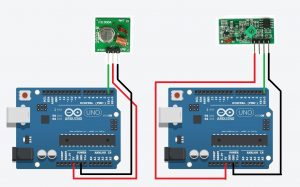

Схема подключения  XD-RF-5V и FS1000A к Arduino

Схема подключения XD-RF-5V и FS1000A к Arduino

Область применения

Переключатель беспроводной пульт дистанционного управления, пульт дистанционного управления розетка, передача данных, радиоуправляемые игрушки, сигнализация хозяин

Примечание

Антенна имеет большое влияние на прием модулем, лучше длина волны антенны 1/4, и обычно используют один провод 50 Ом, длина антенны 433M один составляет около 17см.
Также положение антенны влияет на прием модуля, держать антенну растягивается и от щита, высокое давление, и источника помех, насколько это возможно.
