Комплект из супергетеродинного приемника WL101-341 и передатчика WL102-341, работающие на частоте 433.92 МГц, могут добавить недорогое беспроводное подключение в ваших проектах. Супергетеродинный приемник имеет частоту, настроенную на кристалл, поэтому не требует ручной настройки. В модулях используется схема модуляции ASK (Амплитудная манипуляция) / OOK (Модуляция включением/выключением).
Супергетеродинный радиоприёмник (супергетеродин) — один из типов радиоприёмников, основанный на принципе преобразования принимаемого сигнала в сигнал фиксированной промежуточной частоты (ПЧ) с последующим её усилением.
Основное преимущество супергетеродина перед радиоприёмником прямого усиления в том, что наиболее критичные для качества приёма части приёмного тракта (узкополосный фильтр, усилитель ПЧ и демодулятор) не должны перестраиваться под разные частоты, что позволяет выполнить их со значительно лучшими характеристиками.
Приёмник WL101-341
Приёмник WL101-341 имеет высокую чувствительность (-108dBm) и производительность с низким энергопотреблением. Наряду с расширенным динамическим диапазоном (более 60dB). Модуль использует встроенный интерфейсных малошумящий усилитель, фильтры, и резонатор частоты схемы. Пределы напряжения питания составляют 3.0-3.6 В, потребление 6.5 мА.
Технические характеристики WL101-341
- Поддержка ASK/ООК модуляции: чувствительность приемника -108 dBm;
- Частота: 433.92 МГц, полосы пропускания около ±150 КГц;
- Диаппазрон входного напряжения: от 3.0 В до 3.6 В;
- Ток потребления: 6.5 mA;
- Ток покоя: 1 uA;
- Не требуется внешний фильтр;
- Несколько скоростей передачи данных: общий модуль для 2 КГц, до 10 КГц;
- Температурный диапазон: от -40 до +85 ° C
- Размер: 30 × 9 × 1 (мм)
- Разем под внешнюю антену.
Принципиальная схема
Распиновка приёмника WL101-341
Модуль приемника WL101-341 имеет четыре вывода: VIN и GND — линии питания, остальные два вывода DO соединены между собой и представляют собой выход демодулированных данных.
| Вывод/Пин | Описание |
|---|---|
| GND | Земля (Ground) |
| DO | Линия данных (Data Output) |
| DO | Линия данных (Data Output) |
| VIN | Питание (Voltage Input) |
| ANT | Антенна |
Передатчик WL102-341
Модуль передатчика WL102-341 работает на частоте 433 мГц и имеет мощность передачи более 11 дБм. Напряжение питания может варьироваться в пределах от 1.8 до 3.6 В. В режиме передачи данных, потребление при низком логическом уровне на линии DAT составляет 5 мА, при высоком 17 мА, в отключенном состоянии (низкий уровень на линии EN) потребление менее 1 мкА.
Технические характеристики WL102-341
- Поддержка ASK/ООК модуляции: мощность передачи больше 11dBm;
- Частота: 433.92 МГц;
- Диаппазрон входного напряжения: от 1.8 В до 3.6 В;
- Ток потребления: 17.0 mA;
- Ток покоя: 1 uA;
- Дальность передачи: до 200 м;
- Скорость передачи данных: до 20 кГц;
- Температурный диапазон: от -40 до +85 ° C;
- Размер: 16 × 12 × 1 (мм)
- Разем под внешнюю антену.

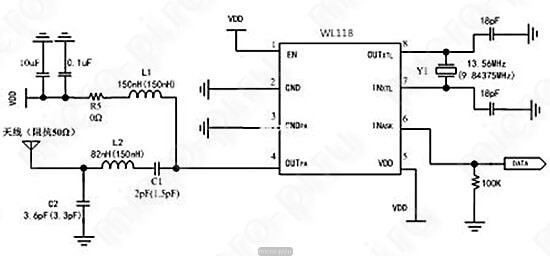

Принципиальная схема
Распиновка передатчика WL102-341
Модуль передатчика WL102-341 имеет четыре вывода: «+» и «—» для подключения питания, EN — линия включение передатчика, DAT — вход для передачи данных. На данном модуле линия EN неактивна, так как на плате установлена перемычка, соединяющая 1-й вывод микросхемы (EN) с линией питания, то есть модуль постоянно работал при подаче питания. Можно отпаять перемычку, чтобы иметь возможность управления передатчиком.
| Вывод/Пин | Описание |
|---|---|
| -/GND | Земля (Ground) |
| +/VIN | Питание (Voltage Input) |
| DAT | Вход для передачи данных (Data Input) |
| EN | Линия включение передатчика (Enable) |
| TOU | Антенна |
Материалы
WL119english.pdf
WL119_datasheet.pdf
Радиомодули WL101_341 WL102_341 – подключение и тестирование
SYN500R Datasheet
Супергетеродинный радиоприёмник — Википедия
Распиновка передатчика WL102-341: убрал перемычку по EN, а ток потребления не изменился (поднял ножку микросхемы). Закоротил EN на корпус, а ток зашкаливает! В чём причина?
Здравствуйте, на данный момент не могу проверить тоже самое проверить, но могу привести цитату человека, который отпаял перемычку и смог управлять передатчиком:
Модуль передатчика имеет четыре вывода: “+” и “–” для подключения питания, Радиомодули WL101(2)-341EN – линия включение передатчика, DAT – вход для передачи данных. В моих экземплярах линия EN была неактивной, так как на плате установлена перемычка, соединяющая 1-й вывод микросхемы (EN) с линией питания, то есть модуль постоянно работал при подаче питания. Я отпаял перемычку, чтобы иметь возможность управления передатчиком. Напряжение питания может варьироваться в пределах 2-3,6В. В режиме передачи данных, потребление при низком логическом уровне на линии DAT составляет 5 мА, при высоком 17 мА, в отключенном состоянии (низкий уровень на линии EN) потребление менее 1 мкА.
https://radiolaba.ru/microcotrollers/radiomoduli-wl101-341-wl102-341-podklyuchenie-i-testirovanie.html
Где можно найти схему подключения через ардуино, в продаже таких передатчиков навалом, а как их подключать? На этом сайте есть одна схема через резисторы, но что-то не хочет работать!
https://micro-pi.ru/%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D0%B5-wl101-341-wl102-341-%D0%BA-arduino/
Есть те, у кого она заработала?
Заработало! Убрал резисторы и подключил приемник и передатчик напрямую на 5В.
