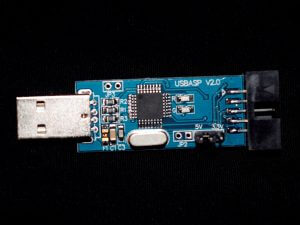

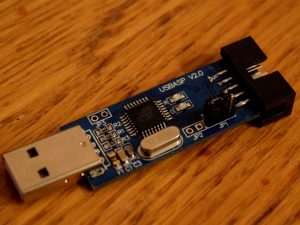

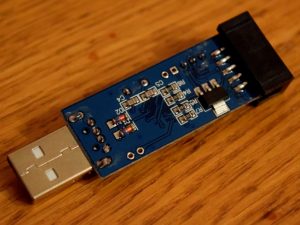

USBasp AVR ISP (In System Programming — внутрисхемный) программатор для микроконтроллеров AVR Atmel. Собран на базе ATMEGA8A, питается от порта USB, имеется стабилизатор 3,3V для некоторых контроллеров. USB интерфейс программатора реализован программно.
Для работы с программатором под Windows требуется установить драйвера, их можно скачать по ссылке в конце статьи или на сайте автора. Для операционных систем Linux и MacOS X USBasp’у драйвера не требуется.
Содержание
Характеристики
- Поддерживаемые операционные системы Linux, Mac OS и Windows
- Микросхема ATmega8A AU
- Кварц 12,000 МГц
- Скорость программирования до 5 kBytes / сек
- Автоматическое управление скоростью
- Самовосстанавливающийся предохранитель с порогом 500mA для защиты USB компьютера
- Габариты 65×20мм
- коннектор папа 10pin с шагом 2.54мм
Разводка
- 1 MOSI
- 3 NC
- 5 RESET
- 7 SCK
- 9 MISO
- 2 +5V
- 4,6,8,10 GND
Индикация
- Красный светодиод G — Включен
- Красный светодиод R — Обмен данными
Перемычки
- JP1 — POWER Выбор напряжения на выходе 5В / 3,3В
- JP2 — SERVICE Обновление прошивки
- JP3 — SLOW Программирование на низких скоростях
Поддерживаемые программатором микроконтроллеры
Серии AT, ATMega, ATTiny семейства AVR
