Orange Pi Zero Plus — самый маленький Orange Pi на базе Allwinner H5 и с Gigabit Ethernet

Orange Pi Zero Plus - самый маленький Orange Pi на базе Allwinner H5 - SoCOrange Pi Zero Plus — это промежуточная модель между Orange Pi Zero Plus 2 и Orange Pi Zero. На плате отсутствуют: флэш-модуль eMMC, HDMI, CSI шлейфа камеры и Bluetooth 4.2. Также поменяли SoC с Allwinner H2+ на Allwinner H5, Wi-Fi чип и Ethernet чип на Gigabit Ethernet. Система на кристалле Allwinner H5 включает в себя: 64-битный процессор с четырьмя ядрами на ARM Cortex-A53 с тактовой частотой до 1.6 ГГц в Turbo режиме и графический процессор с четырьмя ядрами Mali-450 с тактовой частотой до 650 МГц.

Orange Pi Zero Plus несёт на борту 512 МБ оперативной памяти DDR3 SDRAM, а для хранения данных служит сменная карта microSD емкостью 32 ГБ, есть адаптер Wi-Fi 802.11b/g/n с внешней антенной и Ethernet. На плате также есть порт microUSB 2.0 (OTG). Есть GPIO на 26 выводов и дополнительный на 13 выводов к которому можно подключать адаптер для монитора (TV), переходник на два дополнительных 2 x USB-порта, микрофон и наушники. Для облегчения работы с 13-пиновым интерфейсом есть плата расширения, которую можно купить на тот же AliExpress.

Питание Orange Pi Zero Plus осуществляется от 5-вольтового адаптера через разъём micro-USB или пины питания (GPIO), также можно питать и через GPIO пины и PoE.

Работает под ОС Android, Debian, Ubuntu, ArchLinux, Armbian, Raspbian и др..

Основные характеристики Orange Pi Zero Plus

  • Allwinner H5 SoC;
  • Процессор 64-битный 4-ядерный ARM Cortex-A53 с тактовой частотой 1.2 ГГц;
  • Mali-450 MP4 Quad-Core GPU;
  • Память на 512 MB DDR3 SDRAM;
  • Gigabit Ethernet;
  • WIFI 802.11n.

Доступные операционные системы

Android
ОС: Ubuntu desktop xenial
Скачать файл: ubuntu_desktop_xenial_zeroplus_H5_V0_1.rar
Android
ОС: Debian desktop jessie
Скачать файл: debian_desktop_jessie_zeroplus_H5_V0_1.rar
Android
ОС: Arch linux
Скачать файл: arch_linux_zeroplus_H5_V0_1.rar
Android
ОС: Android
Скачать файл: Android_zeroplus_H5_V0.2.rar
Android
ОС: User Manual
Скачать файл: OrangePi i96 User Manual_v0.9.1.pdf
Android
ОС: Office Toolschain
Скачать файл: Allwinner PhenixCard.rar, FormatTool.rar, jdk-6u31-linux-x64.rar, Livesuit_formac.zip, LiveSuirtV306_For_Linux32.zip, OrangePi_2G-IOT_Nand_Update.rar, USBDriver.rar, Wub32DiskImager.rar
Android
ОС: Android SDK Source Code
Скачать файл: OrangePi_2G-IOT00, OrangePi_2G-IOT01, OrangePi_2G-IOT02, OrangePi_2G-IOT03, OrangePi_2G-IOT04, OrangePi_2G-IOT05, OrangePi_2G-IOT06

Технические характеристики

Система на кристалле (SoC) Allwinner H5 (CPU + GPU)
Процессор Четырёхъядерный 64-битный процессор ARM Cortex-A53 H.265/HEVC 4K 1.2-1.6 ГГц, 32KiB Instruction + 32KiB Data L1 cache на ядро и 512KB L2 cache
Графический процессор Четырёхъядерный Mali-450 650 МГц поддерживает OpenGL ES 2.0/1.1/1.0, OpenVG 1.1, EGL, 3000Mpix/sec и 163Mtri/sec
ОЗУ DDR3 512 Мб (совместно с GPU)
ПЗУ microSD-Card до 32 ГБ, 2 МБ NOR Flash
Ethernet Gigabit Ethernet 1000M/100M/10M RJ45, Power over Ethernet (PoE отключен по умолчанию)
Wi-Fi Realtek RTL8189FTV, IEEE 802.11 b/g/n
Видео выход ТВ выход (вывод 9 из 13)
Аудио вход Микрофон (выводы 11 и 12 из 13)
Аудио выход Выводы 7 и 8 из 13 (правы и, соответственно, левый)
USB USB 2.0 PORT, USB OTG и два USB 2.0 порта выводы 3, 4, 5 и 6
ИК ИК-порт (вывод 13 из 13)
Периферия Шина расширения на 26 контактов: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI или PWM
13 выводов, 2 x USB, ИК, AUDIO(MIC, AV);
3 контактный Debug UART и общий (GND RX TX).
Кнопки Питания (SW602)
Индикаторы Питания и состояния
Питание 5 В 2 А через разъём микро-USB (OTG), GPIO или PoE
Размеры 48 x 46 мм
Вес 26 г
ОС Ubuntu, Android, Lubuntu, Debian, Raspbian

Фото галерея

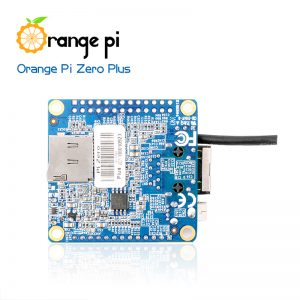

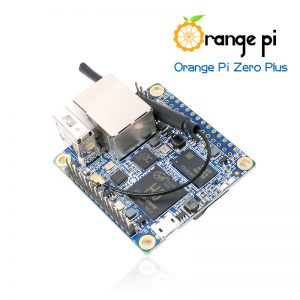

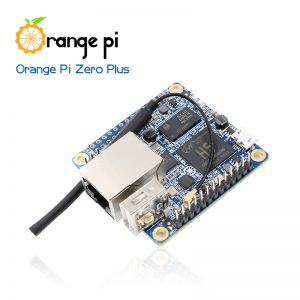

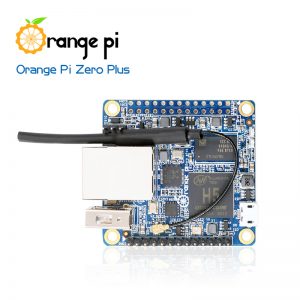

Orange Pi Zero Plus - самый маленький Orange Pi на базе Allwinner H5 - вид сверху Orange Pi Zero Plus - самый маленький Orange Pi на базе Allwinner H5 - вид снизу Orange Pi Zero Plus - самый маленький Orange Pi на базе Allwinner H5
