Orange Pi PC Plus — улучшеный Orange PI PC с EMMC Flash на 8 Гб и Wi-Fi

Orange Pi PC Plus - улучшеный Orange PI PC с EMMC Flash на 8 Гб и Wi-FiOrange Pi PC Plus — улучшенная версия самой популярной платы линейки Orange Pi — Orange Pi PC. Отличается добавленным Wi-Fi и 8 ГБ EMMC Flash. Стоит Orange Pi PC Plus около 22 долларов США на Aliexpress.

Как и свой прародитель, Orange Pi PC Plus построен на базе четырёхъядерного процессора AllWinner H3 (SoC). Графический процессор (GPU) Mali-400MP2, поддерживает воспроизведение 4K P30 видео. Объем оперативной памяти 1 ГБ DDR3, совместно с GPU.
Установить ОС и хранить данные, кроме встроенной EMMC, можно и на microSD карту памяти до 64 ГБ.
Подключиться к интернету можно по LAN и Wi-Fi. Так же есть 3 полноразмерный USB 2.0 порта и один mini-USB с поддержкой OTG. Есть встроенный микрофон, 3.5 джек для аудио выхода, ИК-приемник, контактная площадка UART.

Для питания платы рекомендуется использовать сетевой адаптер с выходным напряжением 5 В и силой тока 2 А и больше. Питание платы через USB-OTG не поддерживается. Монитор подключается к выходу HDMI, а также предусмотрен разъем DSI для подключения дисплея. Через MIPI-CSI слот можно подключить камеру с разрешением до 5 Мп. Orange Pi PC Plus имеет 40 программируемых контактов общего назначения (GPIO).

Orange Pi PC Plus поддерживает ОС: Android, Ubuntu, Lubuntu, Debian, Armbian, Raspbian и др..

Основные характеристики

  • 1.2-1.6 ГГц Quad Core H3 Quad-core Cortex-A7 Процессор;
  • 1 ГБ DDR3 SDRAM;
  • Mali-400 MP2 с Open GL ES 2.0/1.1;
  • LAN и Wi-Fi;
  • 8 GB eMMC.

Доступные операционные системы

Android
ОС: Raspbian
Скачать файл: Raspbian_For_OrangePi_pcplus.img.xz
Android
ОС: Ubuntu LXDE Desktop
Скачать файл: ubuntu_lxde_desktop_OrangePipcplus_v0_9_1.img.xz
Android
ОС: Debian XFCE Desktop
Скачать файл: debian_xfce_desktop_Orangepipcplus_v0_9_1.img.xz
Android
ОС: Android Dolphin
Скачать файл: sun8iw7p1_android_dolphin-p1_uart0._PCPlus.rar
Android
ОС: Lubuntu 14.04
Скачать файл: Lubuntu_1404_For_OrangePi_PCPlus_v0_8_0.img.xz
Android
ОС: Ubuntu Server
Скачать файл: ubuntu_server_pcplus.img.xz
Android
ОС: Armbian 5.30 Ubuntu xenial Desktop
Скачать файл: Armbian_5.30_Orangepipcplus_Ubuntu_xenial_default_3.4.113_desktop.7z
Android
ОС: Armbian 5.30 Ubuntu xenial Server
Скачать файл: Armbian_5.30_Orangepipcplus_Ubuntu_xenial_default_3.4.113.7z
Android
ОС: Armbian 5.30 Debian jessie Server
Скачать файл: Armbian_5.30_Orangepipcplus_Debian_jessie_default_3.4.113.7z
Android
ОС: Armbian 5.25 Ubuntu xenial Desktop
Скачать файл: Armbian_5.25_Orangepipcplus_Ubuntu_xenial_default_3.4.113_desktop.7z
Android
ОС: Armbian 5.25 Ubuntu xenial Server
Скачать файл: Armbian_5.25_Orangepipcplus_Ubuntu_xenial_default_3.4.113.7z
Android
ОС: Armbian 5.25 Debian jessie Server
Скачать файл: Armbian_5.25_Orangepipcplus_Debian_jessie_default_3.4.113.7z
Android
ОС: Armbian 5.24 Ubuntu xenial Desktop
Скачать файл: Armbian_5.24_Orangepipcplus_Ubuntu_xenial_default_3.4.113_desktop.7z
Android
ОС: Armbian 5.24 Ubuntu xenial Default
Скачать файл: Armbian_5.24_Orangepipcplus_Ubuntu_xenial_default_3.4.113.7z
Android
ОС: Armbian 5.24 Debian jessie Server
Скачать файл: Armbian_5.24_Orangepipcplus_Debian_jessie_default_3.4.113.7z
Android
ОС: Armbian 5.20 Debian jessie Desktop
Скачать файл: Armbian_5.20_Orangepipcplus_Debian_jessie_3.4.112_desktop.7z
Android
ОС: Armbian 5.20 Debian jessie Server
Скачать файл: Armbian_5.20_Orangepipcplus_Debian_jessie_3.4.112.7z
Android
ОС: Armbian 5.14 Ubuntu xenial Server
Скачать файл: Armbian_5.14_Orangepipcplus_Ubuntu_xenial_3.4.112.7z
Android
ОС: Armbian 5.14 Debian jessie Desktop
Скачать файл: Armbian_5.14_Orangepipcplus_Debian_jessie_3.4.112_desktop.7z
Android
ОС: Armbian 5.14 Debian jessie Server
Скачать файл: Armbian_5.14_Orangepipcplus_Debian_jessie_3.4.112.7z

Технические характеристики

Orange Pi PC Plus - улучшеный Orange PI PC с EMMC Flash на 8 Гб и Wi-Fi

Процессор Allwinner H3 Quad-core Cortex-A7 H.265/HEVC 4K 1.2-1.6 ГГц, 32KiB Instruction + 32KiB Data L1 cache на ядро и 512KB L2 cache
Графический процессор Mali400 MP2 600MHz поддерживает OpenGL ES 2.0 OpenCL 1x, DX9_3, OpenVG, 1080p45 H.264
Память 1 ГБ DDR3 (совместно с GPU)
ПЗУ microSD-Card до 64 ГБ, 8Гб встроенной памяти eMMC Samsung KLM8G1WEMB
LAN 10/100 Mb/s Etdernet RJ45
Wi-Fi Wi-Fi REALTEK RTL8189 802.11N
Видео вход 1 x Camera Serial Interface (CSI) коннектор:
Поддерживает 8-битные YUV422 CMOS Датчик Интерфейс
Поддерживает CCIR656 протокола для NTSC и PAL
Поддержка SM пикселей камера Датчик
Поддерживает видео захвата решение до 1080P @ 30fps
Видео выход HDMI с поддержкой HDCP, HDMI CEC, HDMI 30 функций, MIPI Display Serial Interface (DSI)
Аудио вход Встроенный микрофон
Аудио выход Через HDMI, mini-jack (3,5 мм)
USB 3 x USB 2.0 порта и один USB 2.0 OTG
Прочее ИК-порт
Периферия Шина расширения на 40 контактов: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI или PWM
Кнопки Кнопка питания
Индикаторы Индикатор питания, индикатор состояния
Питание 5 В 2 А (4.0 мм/1.7 мм), питание платы через OTG не поддерживается
Размеры 85 x 55 мм
Вес 70 г
ОС Android, Lubuntu, Debian, Raspbian

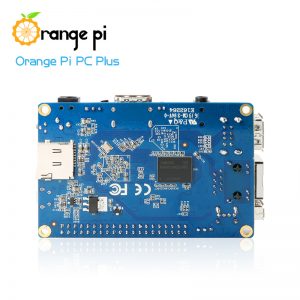

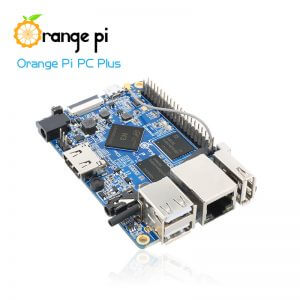

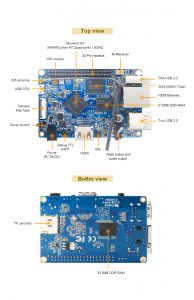

Фото галерея Orange Pi PC Plus

Orange Pi PC Plus - улучшеный Orange PI PC с EMMC Flash на 8 Гб и Wi-Fi Orange Pi PC Plus - улучшеный Orange PI PC с EMMC Flash на 8 Гб и Wi-Fi Orange Pi PC Plus - улучшеный Orange PI PC с EMMC Flash на 8 Гб и Wi-Fi
