Arduino Nano V3.0 — Характеристики, распиновка, драйвера, описание платы

Платформа Arduino Nano (рус. Ардуино Нано) — открытая и компактная платформа с семейства Arduino, построенная на микроконтроллере ATmega328 (Arduino Nano 3.0) или ATmega168 (Arduino Nano 2.x), имеет небольшие размеры и может использоваться в лабораторных работах.

Arduino Nano — это уменьшенный аналог Arduino Uno, отличается формфактором платы, которая в 2-2.5 раза меньше (19 x 43 мм), чем Arduino Uno (53 х 69 мм), в отсутствии силового разъема постоянного тока и работе через кабель Mini-B USB. Платформа Nano имеет контакты в виде пинов, поэтому ее легко устанавливать на макетную плату.

На плате используется чип FTDI FT232RL для USB-Serial преобразования и применяется mini-USB кабель для связи с ардуино вместо стандартного. Связь с различными устройствами обеспечивают UART, I2C и SPI интерфейсы.

Характеристики Arduino Nano V3.x ATmega328

Микроконтроллер	ATmega328P
Рабочее напряжение	5 В
Напряжение питания (рекомендуемое)	7-12 В
Напряжение питания (предельное)	6-20В
Цифровые входы/выходы	14 (6 из которых могут использоваться как выходы ШИМ)
Аналоговые входы	8
ШИМ (PWM) пины	6
Постоянный ток через вход/выход	40 мА
Максимальный выходной ток вывода 3.3V	50 мА
Flash-память	32 Кб из которых 2 Кб используются загрузчиком
SRAM	2 Кб
EEPROM	1 Кб
Тактовая частота	16 МГц
Встроенный светодиод	13
Длина	45.0 мм
Ширина	18.0 мм
Вес	7 г

Принципиальная схема

Характеристики Arduino Nano V2.3 ATmega168PA

Микроконтроллер	ATmega168PA
Рабочее напряжение	5 В
Напряжение питания (рекомендуемое)	7-12 В
Напряжение питания (предельное)	6-20 В
Цифровые входы/выходы	14 (6 из которых могут использоваться как выходы ШИМ)
Аналоговые входы	8
ШИМ (PWM) пины	6
Постоянный ток через вход/выход	40 мА
Максимальный выходной ток вывода 3.3V	50 мА
Flash-память	16 Кб из которых 2 Кб используются загрузчиком
SRAM	1 Кб
EEPROM	512 байт
Тактовая частота	16 МГц
Встроенный светодиод	13
Длина	42.0 мм
Ширина	18.5 мм
Вес	7 г

Принципиальная схема

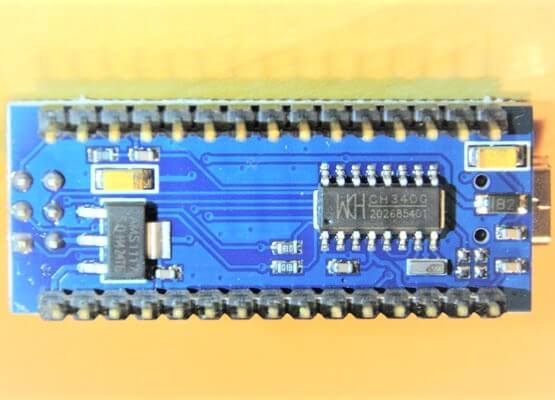

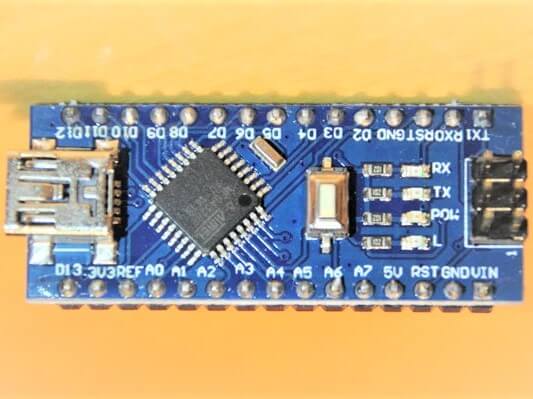

Arduino Nano CH340G V3.0

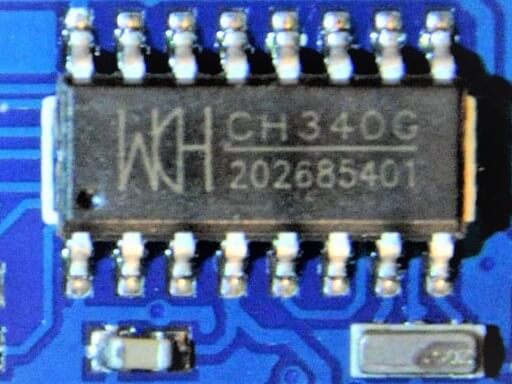

Этот вариант Ардуино-контроллера является миниатюрной версией Arduino UNO. Его 30 выводов полностью повторяют выводы UNO и имеют два дополнительных налоговых входа А6 и А7. USB-TTL мост CH340G и USB-mini разъем позволяют проводить полноценную отладку непосредственно из среды разработки. USB-мост CH340G требует установки на компьютер драйвера, который можно скачать здесь.

Благодаря интерфейсу USB-UART реализован на базе микросхемы CH340G, данная версия Arduino Nano сильно дешевле, чем её аналог на базе микросхемы FT232RL.

Описание элементов платы Arduino Nano V3

• USB Jack – разъем USB Mini-B для подключения устройств USB;
• Analog Reference Pin – для определения опорного напряжения АЦП;
• Ground – земля;
• Digital Pins (2-13) – цифровые выводы;
• TXD – пин передачи данных по UART;
• RXD – пин приема данных по UART;
• Reset Button – кнопка перезагрузки микроконтроллера;
• ISCP (In-Circuit Serial Programmer) – контакты для перепрограммирования платы;
• Microcontroller ATmega328P – микроконтроллер — главный элемент на плате;
• Analog Input Pins (A0-A7) – аналоговые входы;
• Vin – вход используется для подачи питания от внешнего источника;
• Ground Pins – земля;
• 5 Volt Power Pin – питание 5 В;
• 3 Volt Power Pin – питание 3.3 В;
• RST – вход для перезагрузки;
• SMD Crystal – кварцевый резонатор (жарг. «кварц») — прибор, в котором пьезоэлектрический эффект и явление механического резонанса используются для построения высокодобротного резонансного элемента электронной схемы;
• TX LED (White) – светодиод — индикатор отправления данных по UART;
• RX LED (Red) – светодиод — индикатор приёма данных по UART;
• Power LED (Blue) – светодиод — индикатор питания;
• Pin 13 LED (Wellow) – подключенный светодиод к 13-му пину.

Описание пинов/Распиновка Arduino Nano

Каждый из 14 цифровых выводов Nano, используя функции pinMode(), digitalWrite(), и digitalRead(), может настраиваться как вход или выход. Выводы работают при напряжении 5 В. Каждый вывод имеет нагрузочный резистор 20-50 кОм и может пропускать до 40 мА. Некоторые выводы имеют особые функции:

• Последовательная шина: 0 (RX) и 1 (TX). Выводы используются для получения (RX) и передачи (TX) данных TTL. Данные выводы подключены к соответствующим выводам микросхемы последовательной шины FTDI USB-to-TTL.
• Внешнее прерывание: 2 и 3. Данные выводы могут быть сконфигурированы на вызов прерывания либо на младшем значении, либо на переднем или заднем фронте, или при изменении значения. Подробная информация находится в описании функции attachInterrupt().
• ШИМ: 3, 5, 6, 9, 10, и 11. Любой из выводов обеспечивает ШИМ с разрешением 8 бит при помощи функции analogWrite().
• SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Посредством данных выводов осуществляется связь SPI, которая, хотя и поддерживается аппаратной частью, не включена в язык Arduino.
• LED: 13. Встроенный светодиод, подключенный к цифровому выводу 13. Если значение на выводе имеет высокий потенциал, то светодиод горит.

На платформе Nano установлены 8 аналоговых входов, каждый разрешением 10 бит (т.е. может принимать 1024 различных значения). Стандартно выводы имеют диапазон измерения до 5 В относительно земли, тем не менее имеется возможность изменить верхний предел посредством функции analogReference(). Некоторые выводы имеют дополнительные функции:

• I2C: A4 (SDA) и A5 (SCL). Посредством выводов осуществляется связь I2C (TWI). Для создания используется библиотека Wire.

Дополнительная пара выводов платформы:

• AREF. Опорное напряжение для аналоговых входов. Используется с функцией analogReference().
• Reset. Низкий уровень сигнала на выводе перезагружает микроконтроллер. Обычно применяется для подключения кнопки перезагрузки на плате расширения, закрывающей доступ к кнопке на самой плате Arduino.

Питание Arduino Nano

Arduino Nano может получать питание через подключение Mini-B USB, или от нерегулируемого 6-20 В (вывод 30), или регулируемого 5 В (вывод 27), внешнего источника питания. Автоматически выбирается источник с самым высоким напряжением.

Микросхема FTDI FT232RL (или CH340G) получает питание, только если сама платформа запитана от USB. Таким образом при работе от внешнего источника (не USB), будет отсутствовать напряжение 3.3 В, генерируемое микросхемой FTDI FT232RL (или CH340G), при этом светодиоды RX и TX мигаю только при наличие сигнала высокого уровня на выводах 0 и 1.

Установка драйверов

В Windows драйверы будут установлены автоматически, при подключении платы, если вы использовали установщик. Если вы загрузили и распаковали Zip архив или по какой-то причине плата неправильно распознана, выполните приведенную ниже процедуру.

• Нажмите на меню «Пуск» и откройте панель управления.
• Перейдите в раздел «Система и безопасность» (System and Security). Затем нажмите «Система» (System). Затем откройте диспетчер устройств (Device manager).
• Посмотрите под Порты (COM и LPT) (Ports (COM & LPT)). Вы должны увидеть открытый порт с именем «FT232R USB UART». Если раздел COM и LPT отсутствует, просмотрите раздел «Другие устройства», «Неизвестное устройство».
• Щелкните правой кнопкой мыши по порту FT232R USB UART и выберите опцию «Обновить драйверы…».
• Затем выберите опцию «Выполнить поиск драйверов на этом компьютере».
• Наконец, найдите каталог FTDI USB Drivers, который находится в папке «Drivers» программы Arduino.
• После этого Windows завершит установку драйвера.

Выбор платы и порта

Откройте Arduino IDE. Из меню Tools>Board выбирается Arduino Nano.

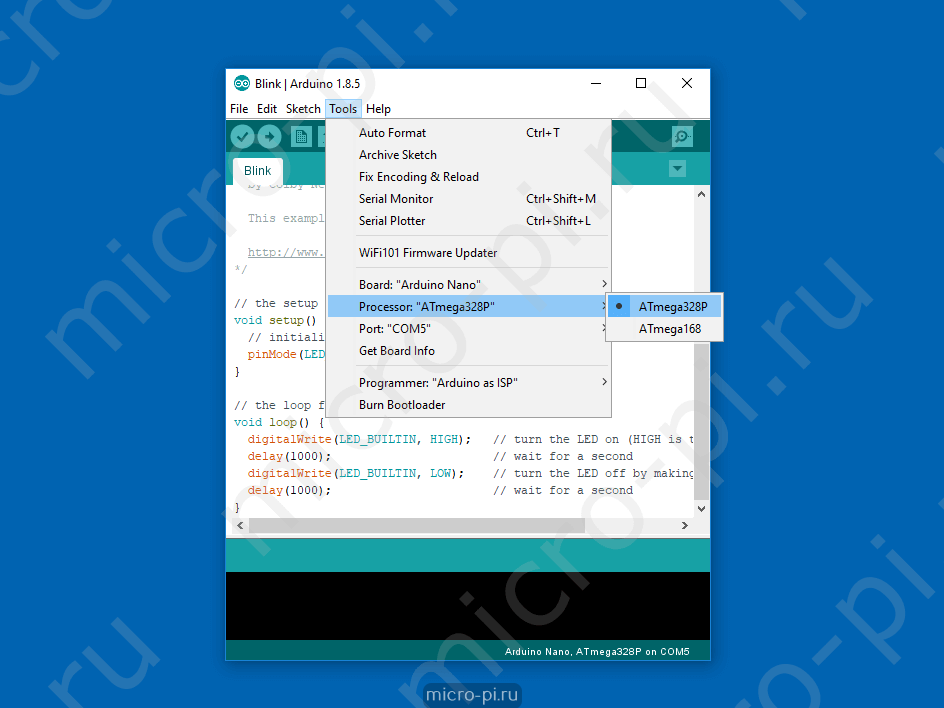

Выберите микроконтроллер, на базе которого сделана ваша плата. Для Arduino Nano V3.x — это ATmega328P, а для Arduino Nano V2.x — ATmega128.

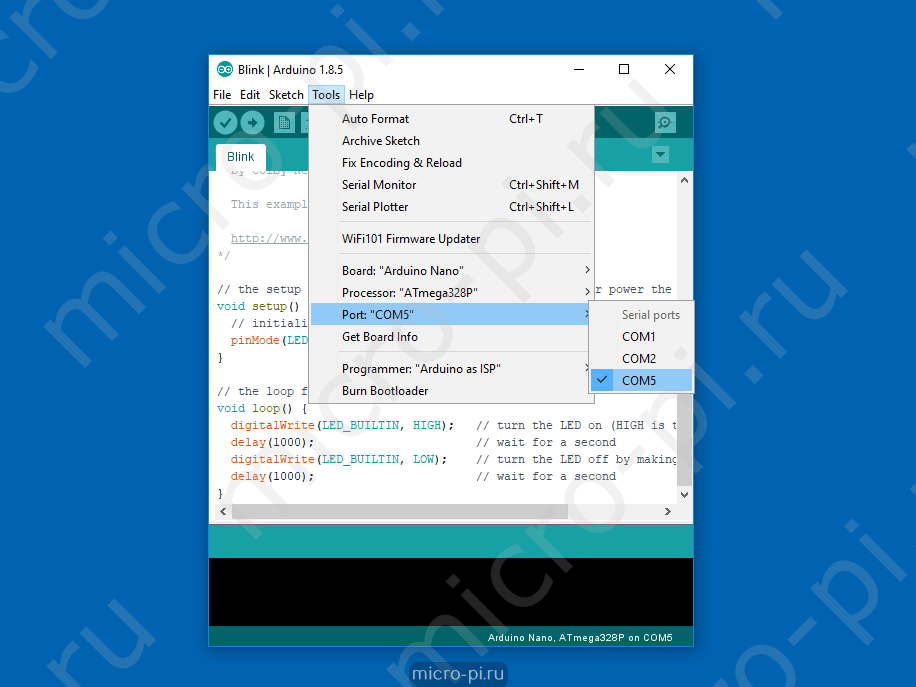

Выберите последовательный порт платы в меню Tools>Port. Скорее всего, это COM3 или выше (в моём случае — это COM5).

Если у вас модель Arduino Nano CH340G, то лучше использовать программатор Arduino as ISP.
